Mesh EF

Generazione della mesh

Per creare la mesh EF con le impostazioni predefinite, selezionare il menu Calcola e fare clic su Genera mesh. Quando è stata generata, la mesh sarà visualizzata sulle superfici del modello (se non è mostrata, vai di nuovo al menu Calcola e seleziona Visualizza mesh).

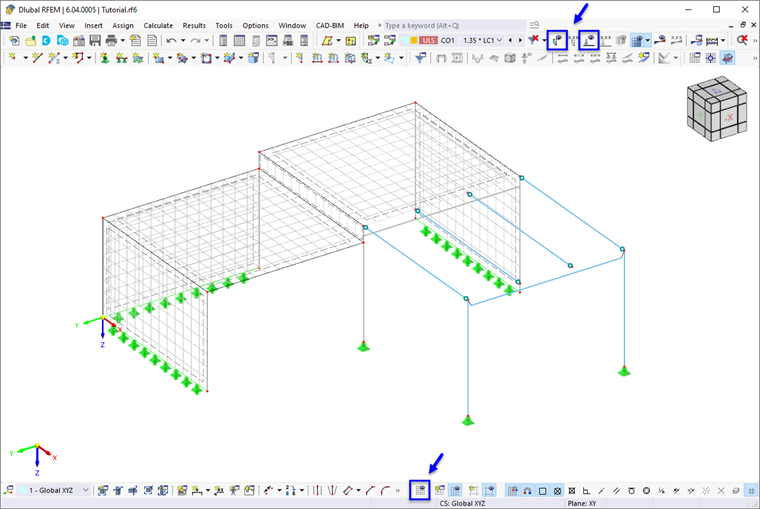

01 Mesh di elementi finiti

Per una migliore visualizzazione della mesh, è possibile utilizzare il pulsante sulla barra di stato per disattivare la griglia del piano di lavoro. Utilizzare i pulsanti e sulla barra degli strumenti per nascondere le imperfezioni e i carichi.

Regolazione della dimensione della mesh

È possibile controllare le impostazioni che sono applicate alla mesh per impostazione predefinita. Seleziona di nuovo il menu Calcola e fai clic su Impostazioni della mesh.

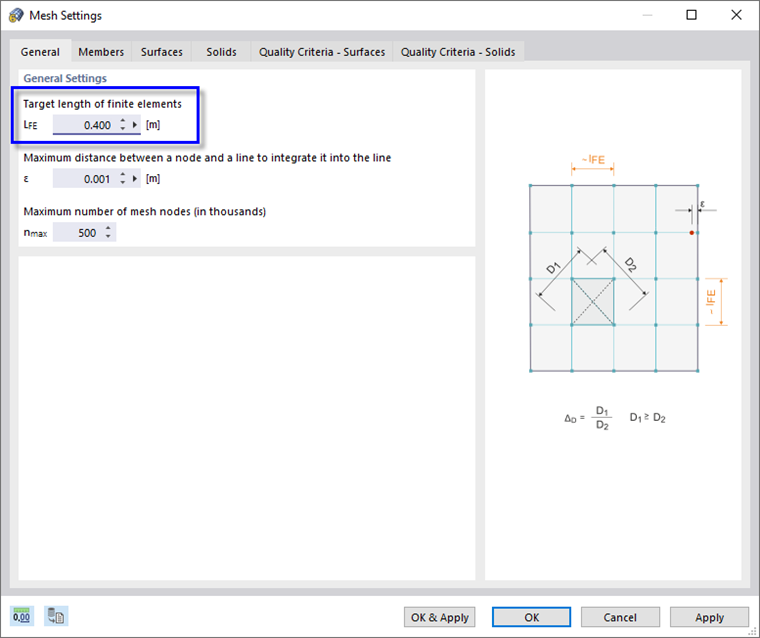

05 Regolazione della lunghezza di destinazione degli elementi finiti

L'area 'Impostazioni generali' della prima scheda controlla la lunghezza target degli elementi finiti - la dimensione della mesh che è applicata globalmente a tutti gli oggetti del modello. Inserisci il valore di 0,40 m per una mesh più raffinata.

Fai clic su OK e applica per creare la mesh con le nuove impostazioni.

Applicazione di infittimenti delle mesh

Infittimento della mesh della superficie

Con l'altezza della superficie di collegamento (nr. 6) di 50 cm, è creata solo una fila di elementi finiti tra la linea di contorno superiore e inferiore. Questo non è sufficiente per un'analisi adeguata.

Per creare tre file di elementi, definire un infittimento della mesh della superficie: Fare doppio clic su sulla superficie nr. 6 dalle linee tratteggiate che simboleggiano le superfici nel modello wireframe. Ingrandire, se necessario.

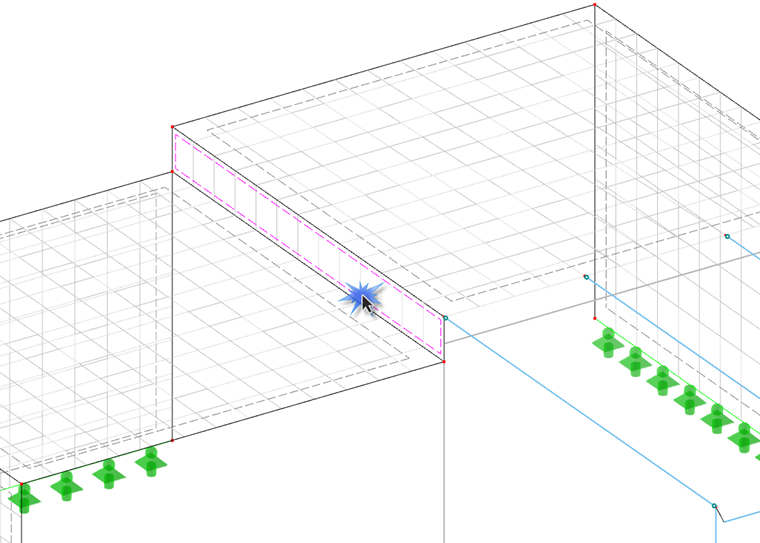

06 Modifica della superficie nella vista del modello Wireframe

Nella finestra di dialogo 'Modifica superficie', selezionare la casella di controllo Infittimento della mesh nell'area 'Opzioni'.

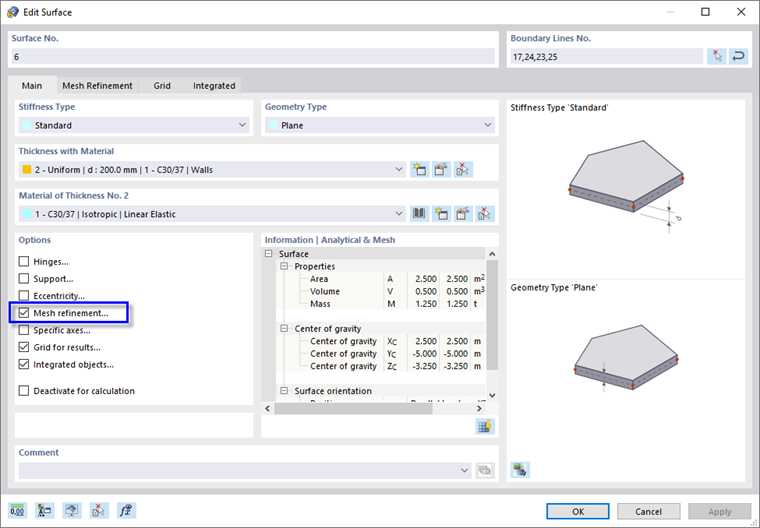

07 Attivazione "Infittimento della mesh" per la superficie

Quindi, fare clic sulla scheda Infittimento della mesh (1).

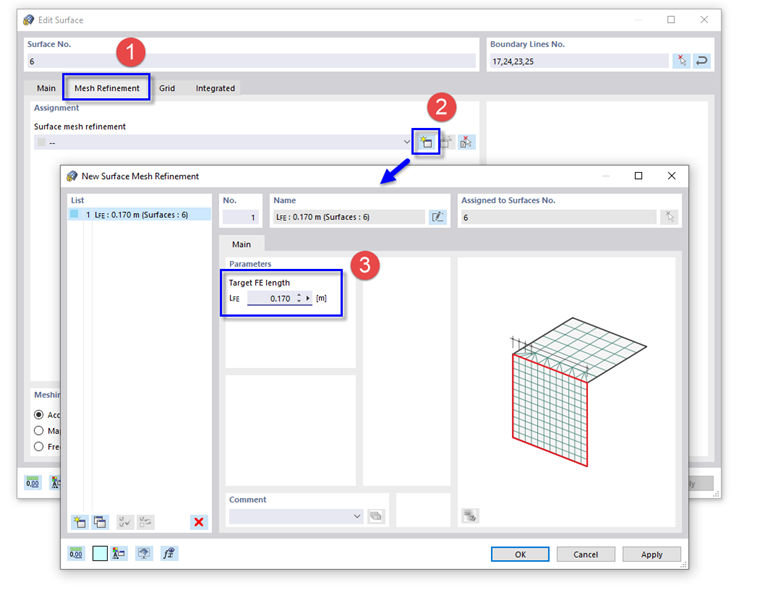

08 Definizione della "Lunghezza EF obiettivo" dell'infittimento

Nell'area 'Assegnazione', fare clic sul pulsante per creare un nuovo infittimento della mesh (2). Si apre la finestra di dialogo 'Nuovo infittimento della mesh della superficie'. Inserire la lunghezza obiettivo di 0,17 m nell'area 'Parametri' (3) in modo che tre elementi siano creati sopra l'altezza di 50 cm.

Fare clic su OK due volte per chiudere le due finestre di dialogo. Un simbolo rettangolare è mostrato in un angolo della superficie. Simboleggia il suo infittimento della mesh.

Infittimento della mesh del nodo

Le aree di infittimento della mesh possono anche essere definite attorno a nodi specifici. Per applicare un metodo diverso, aprire la cartella Tipi per nodi nel navigatore. Quindi, fare doppio clic su Infittimenti delle mesh dei nodi.

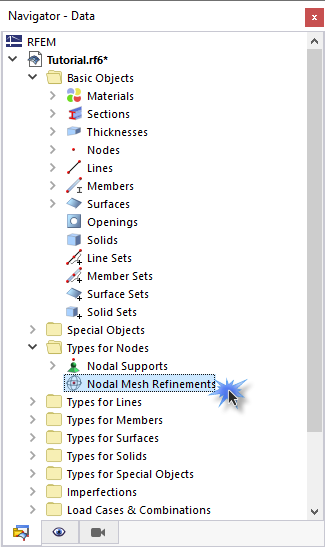

10 "Infittimenti delle mesh dei nodi" nel navigatore

Nella finestra di dialogo 'Nuovo infittimento della mesh del nodo', il tipo di infittimento circolare è preimpostato. Inserire il raggio di 1,5 m e la lunghezza interna del target di 0,2 m nell'area 'Parametri' (1).

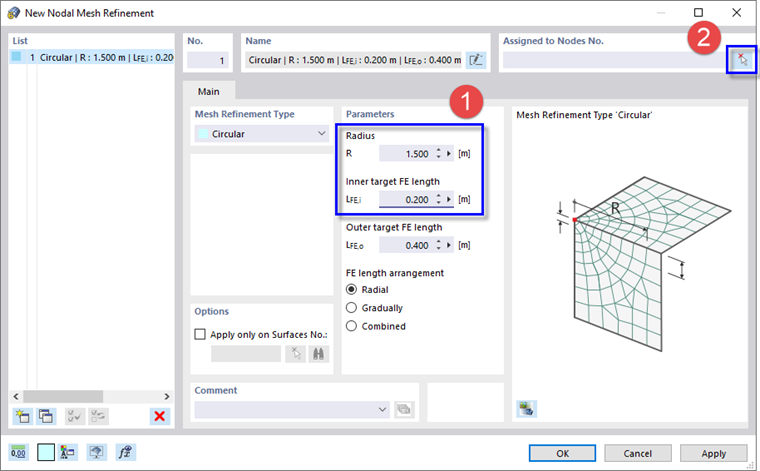

11 Definizione infittimento della mesh del nodo

Per assegnare graficamente questo nuovo tipo di infittimento a un nodo, fare clic sul pulsante (2). Seleziona il nodo d'angolo nr. 14 al collegamento tra la parete e la piattaforma.

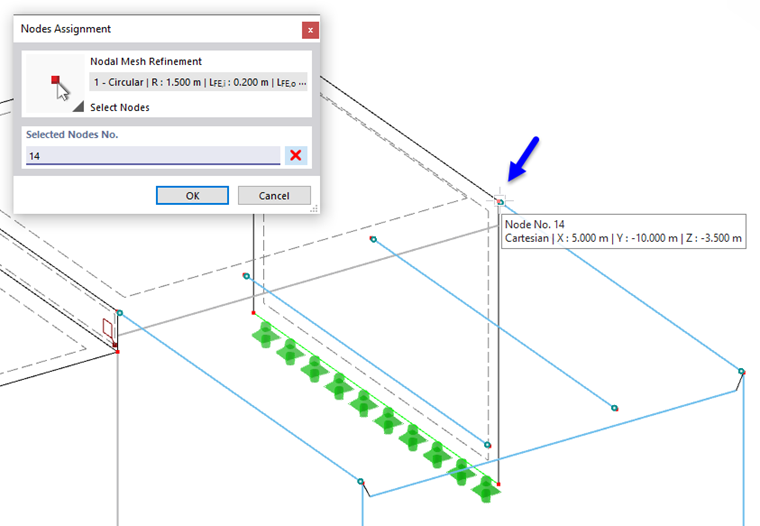

13 Selezione del nodo dell'infittimento della mesh

Chiudere la finestra di dialogo 'Assegnazione nodi' facendo clic su OK.

Fare di nuovo clic su OK per chiudere la finestra di dialogo 'Nuovo infittimento della mesh del nodo'. Un simbolo sferico è mostrato attorno al nodo che rappresenta la sua area di infittimento della mesh (se non è visualizzato, attivare l'opzione 'Infittimenti delle mesh dei nodi' nel navigatore 'Visualizza').

Infine, creare di nuovo la mesh facendo clic su Genera mesh nel menu Calcola.

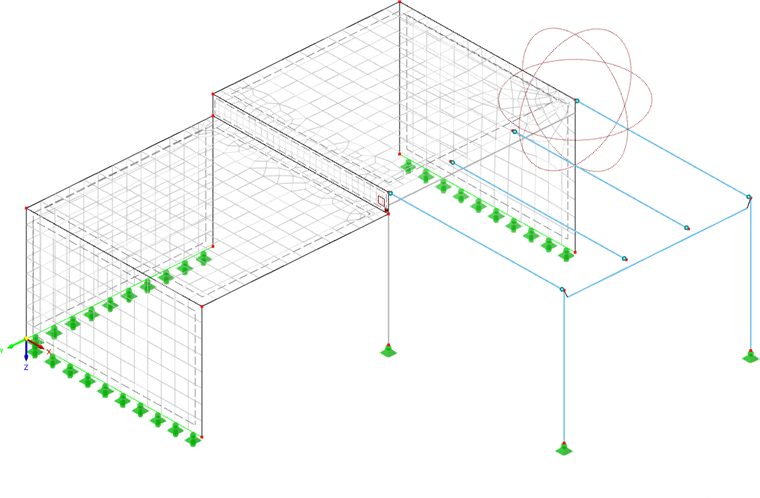

14 Mesh agli elementi finti con infittimenti
