Для расчета конструктивных элементов вы можете использовать стержни и наборы стержней. Хотя использование стержней для проверки поперечного сечения обычно достаточно, для проверки устойчивости часто требуются наборы стержней. Руководство по RFEM описывает создание и свойства наборов стержней в главе Stabsätze, в этой главе объясняется их значение для расчета стальной конструкции.
Использование наборов стержней
Особенно при проверке устойчивости необходимо использование набора стержней, чтобы правильно определить критическую нагрузку для проверки на изгибно-крутильную устойчивость или учитывать всю длину элемента как длину для потери устойчивости. Для стержней рассматривается длина каждого стержня, обычно только с наборами стержней возможна перекрестная проверка элемента. Узлы между стержнями набора стержней могут быть учтены в диалоге Knicklängen или Randbedingungen как промежуточные узлы.
Для прямых, однотипных элементов вы можете, как альтернатива, при моделировании использовать непрерывные стержни и узлы на стержнях и добиться проверки устойчивости без наборов стержней. Однако некоторые методы расчета устойчивости могут также рассчитывать разветвленные 2D-системы как один элемент (например, общий метод по EN 1993-1-1, см. главу Randbedingungen). В этом случае использование наборов стержней обязательно.
Соответственно этой применимости в расчете на устойчивость вы можете рассчитать только тип набора стержней 'Стопка' и не тип 'Группа стержней'.
Расчет стержней или набора стержней
Стержни, являющиеся частью набора стержней, могут быть рассчитаны либо как стержень или через набор стержней. Чтобы избежать противоречивых входных данных и результатов, в случае расчета наборов стержней соответствующие стержни автоматически деактивируются. В случае расчета стержней соответствующие наборы стержней автоматически деактивируются. Вы можете увидеть это уже в таблице ввода zu bemessenden Objekte через перечисление объектов в столбце 'Недействительно / деактивировано'.
В таблице результатов Недействительно / деактивировано будет отображаться сообщение для всех стержней, выбранных для расчета и деактивированных из-за расчета через набор стержней (см. главу о таблице результатов Недействительно / деактивировано ). Также будет показано предупреждающее сообщение для наборов стержней, если они не рассчитываются.
Назначение свойств расчета

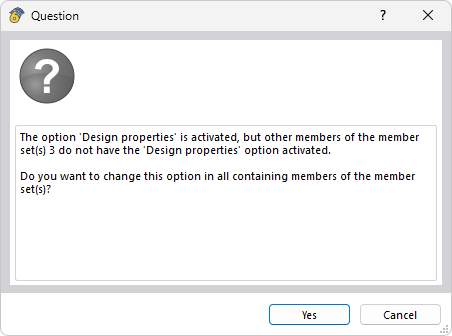

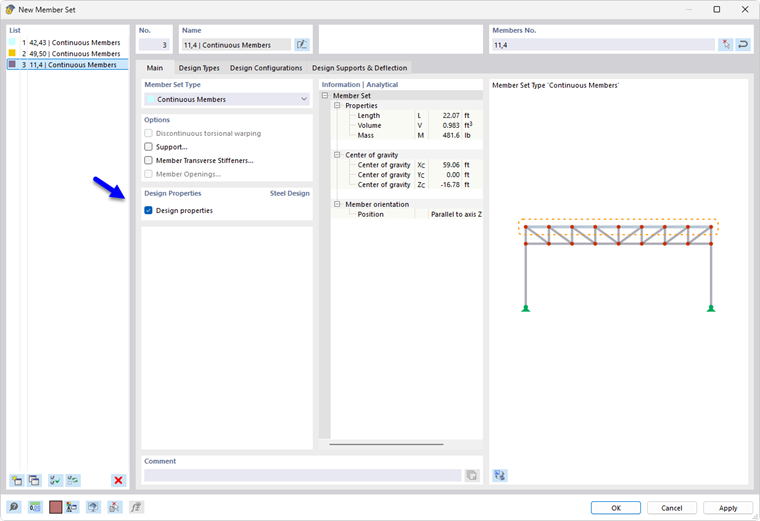

Для наборов стержней, подлежащих расчету, такие же конфигурации расчета и типы стального расчета могут быть назначены, как и для стержней. Из-за ограничения, что нельзя одновременно рассчитывать как набор стержней, так и стержень, при активации свойств расчета для релевантных случаев отображается предупреждающее сообщение, чтобы избежать противоречивых данных. Если свойствам набора стержней присвоены свойства расчета, то все содержащиеся в нем стержни получают свойство расчета 'Через родительский набор стержней'.
Если вы еще не назначили набор стержней, вы можете создать новый набор стержней в свойствах расчета стержня, нажав кнопку
. Щелкнув на кнопку
, вы перейдете непосредственно в меню редактирования родительского набора стержней.
