Per il dimensionamento del componente, puoi utilizzare aste e set di aste. Mentre l'utilizzo delle aste è di solito sufficiente per le verifiche delle sezioni trasversali, per le verifiche di stabilità sono spesso necessari i set di aste. Il manuale di RFEM descrive nel capitolo Set di Aste la creazione e le proprietà dei set di aste, in questo capitolo viene spiegato il loro significato per il dimensionamento dell'acciaio.
Utilizzo dei Set di Aste
In particolare per le verifiche di stabilità, è necessario utilizzare un set di aste per determinare correttamente il carico critico per la verifica di instabilità per flessione-torsione o per considerare l'intera lunghezza del componente come lunghezza di instabilità. Per le aste viene considerata la rispettiva lunghezza dell'asta, di solito solo con i set di aste è possibile una verifica del componente che copra più aste. I nodi tra le aste di un set di aste possono essere considerati come nodi intermedi nel dialogo delle Lunghezze di instabilità o delle Condizioni al contorno.
Per componenti diritti ed uniformi, puoi alternativamente lavorare nella modellazione con aste continue e Nodi sulle aste e la verifica di stabilità riuscirà senza set di aste. Tuttavia, alcune procedure per il dimensionamento di stabilità possono anche valutare sistemi 2D ramificati come un componente (ad esempio il Metodo Generale secondo EN 1993-1-1, vedi capitolo Condizioni al contorno). In questo caso, l'utilizzo dei set di aste sarebbe obbligatorio.
Conforme a questa applicazione nella verifica di stabilità, puoi dimensionare solo il tipo di set di aste 'Trave' e non il tipo 'Gruppo di Aste'.
Dimensionare Aste o Set di Aste
Le aste che fanno parte di un set di aste possono essere dimensionate come asta oppure attraverso il set di aste. Per evitare inserimenti e risultati contraddittori, nel caso del dimensionamento dei set di aste, le aste corrispondenti vengono automaticamente disattivate. Nel caso del dimensionamento delle aste, i set di aste corrispondenti vengono automaticamente disattivati. Questo lo riconosci già nella tabella di inserimento degli oggetti da dimensionare attraverso l'elenco degli oggetti nella colonna 'Non valido / disattivato'.
Nella tabella dei risultati Non valido / disattivato, viene visualizzato un messaggio per tutte le aste selezionate per il dimensionamento, che vengono dimensionate attraverso un set di aste e, pertanto, disattivate (vedi capitolo della tabella dei risultati Non valido / disattivato ). Analogamente, viene mostrato anche un messaggio per i set di aste se non vengono dimensionati.
Assegnazione delle Proprietà di Dimensionamento

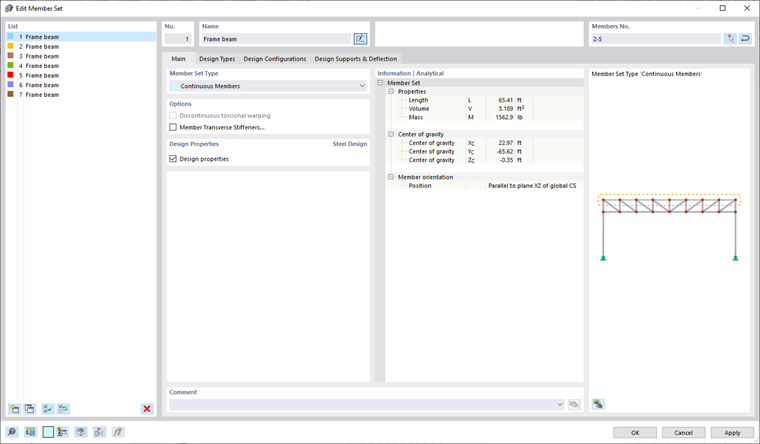

Ai set di aste da dimensionare possono essere assegnate le stesse configurazioni di dimensionamento e tipi di dimensionamento dell'acciaio come alle aste. Dato il vincolo che non possono mai essere dimensionati contemporaneamente set di aste e aste, quando si attivano le proprietà di dimensionamento per i casi rilevanti viene visualizzato un messaggio di avviso per evitare indicazioni contraddittorie. Se a un set di aste vengono assegnate proprietà di dimensionamento, tutte le aste in esso contenute ricevono la proprietà di dimensionamento 'Attraverso il set di aste superiore'.
Se non hai ancora assegnato un set di aste, puoi con il pulsante
nei set di proprietà di dimensionamento generare un nuovo set di aste. Con un clic sul pulsante
si accede direttamente al menu di modifica del set di aste superiore.
