Para el dimensionado de componentes, puede usar barras y conjuntos de barras. Mientras que el uso de barras para comprobaciones de secciones transversales generalmente es suficiente, para comprobaciones de estabilidad frecuentemente se necesitan conjuntos de barras. El manual de RFEM describe en el capítulo Conjuntos de barras la creación y las propiedades de los conjuntos de barras; en este capítulo se explica su importancia para el dimensionado de acero.
Uso de conjuntos de barras
Especialmente para comprovaciones de estabilidad, es necesario utilizar un conjunto de barras para determinar correctamente la carga crítica para la verificación de pandeo lateral o para considerar la longitud total del componente como longitud de pandeo. Para barras, se considera la longitud respectiva de la barra; generalmente, solo con conjuntos de barras es posible una verificación del componente que abarque varias barras. Los nudos entre las barras de un conjunto de barras pueden considerarse como nudos intermedios en el cuadrante de Longitudes de pandeo o Condiciones del borde.
Para componentes rectos y uniformes, puede alternativamente trabajar con barras continuas y nudos en barras en la modelización y realizar la comprobación de estabilidad sin conjuntos de barras. No obstante, algunos métodos para el dimensionado de estabilidad también pueden dimensionar sistemas bifurcados 2D como un único componente (por ejemplo, el Método General según EN 1993-1-1, ver capítulo Condiciones del borde). En este caso, es estrictamente necesario usar conjuntos de barras.
Conforme a esta aplicación en la comprobación de estabilidad, solo puede dimensionar el tipo de conjunto de barras 'Tracción de barras' y no el tipo 'Grupo de barras'.
Dimensionar barras o conjunto de barras
Las barras que forman parte de un conjunto de barras pueden ser dimensionadas ya sea como barra o a través del conjunto de barras. Para evitar entradas y resultados contradictorios, en el caso de la dimensionación de conjuntos de barras, las barras correspondientes se desactivan automáticamente. En el caso de la dimensionación de las barras, los conjuntos de barras correspondientes se desactivan automáticamente. Puede notar esto desde la tabla de entrada de objetos a dimensionar a través del listado de los objetos en la columna 'No válido / desactivado'.
En la tabla de resultados No válido / desactivado, se muestra un mensaje para todas las barras seleccionadas para dimensionado que son dimensionadas a través de un conjunto de barras y por lo tanto están desactivadas (ver capítulo de la tabla de resultados No válido / desactivado ). De manera similar, también se muestra un mensaje de advertencia para los conjuntos de barras si no se dimensionan.
Asignación de propiedades de dimensionado

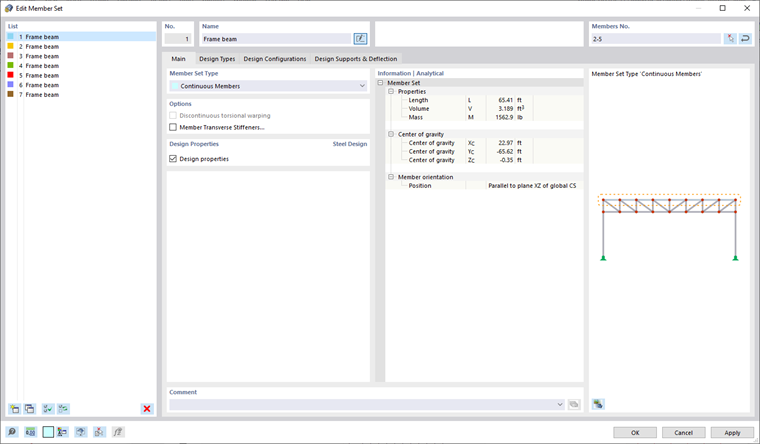

A los conjuntos de barras a dimensionar se les pueden asignar las mismas configuraciones y tipos de dimensionado de acero que a las barras. Debido a la limitación de que nunca se puede dimensionar simultáneamente un conjunto de barras y una barra, se muestra un mensaje de advertencia al activar las propiedades de dimensionado para los casos relevantes para evitar entradas contradictorias. Si se asignan propiedades de dimensionado a un conjunto de barras, todas las barras contenidas en él reciben la propiedad de dimensionado 'Por conjunto de barras superior'.

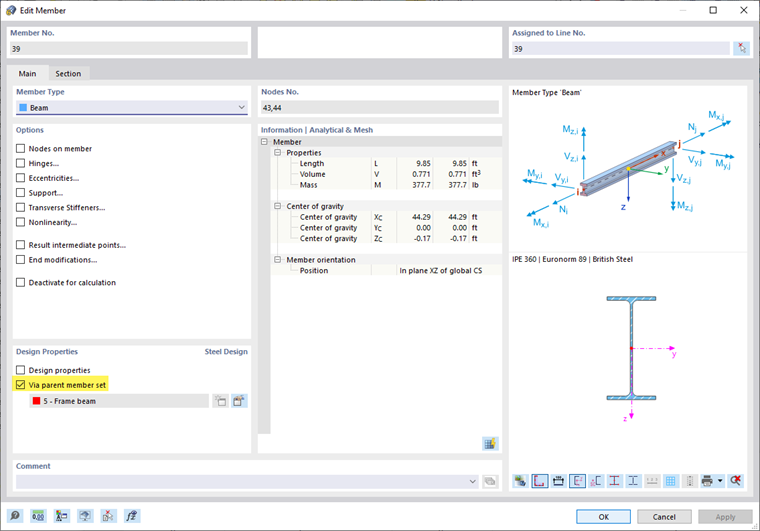

Si aún no ha asignado un conjunto de barras, puede generar uno nuevo mediante el botón
en las propiedades de dimensionado de la barra. Con un clic en el botón
, accederá directamente al menú de edición del conjunto de barras superior.
