Pro posouzení prvků můžete využít pruty a prutové sady. Zatímco pro průřezové posouzení je obvykle postačující využití prutů, pro stabilitní posouzení jsou často vyžadovány prutové sady. Příručka RFEM popisuje v kapitole Stabsätze tvorbu a vlastnosti prutových sad, v této kapitole se vysvětluje jejich význam pro ocelové posouzení.
Využití prutových sad
Zejména pro stabilitní posouzení je vyžadováno využití prutové sady pro správné zjištění kritického zatížení pro posouzení vzpěru klopením nebo pro zohlednění celkové délky prvku jako délky vzpěru. U prutů se zvažuje příslušná délka prutu, obvykle je možné prokázání celého prvku napříč pruty jen s použitím prutových sad. Uzly mezi pruty prutové sady mohou být v dialogu Vzpěrné délky nebo Okrajové podmínky zohledněny jako mezilehlé uzly.
Pro rovné, stejnoměrné prvky můžete alternativně při modelování pracovat s procházejícími pruty a uzly na prutech a stabilitní posouzení uspěje bez prutových sad. Některé metody pro stabilitní posouzení však mohou posoudit i větvené 2D systémy jako jeden prvek (např. obecná metoda podle EN 1993-1-1, viz kapitola Okrajové podmínky). V tomto případě by bylo nezbytné použití prutových sad.
V souladu s touto aplikací v stabilitním posouzení můžete posuzovat pouze typ prutové sady 'Prutový řetězec' a nikoliv typ 'Prutovou skupinu'.
Posoudit pruty nebo prutovou sadu
Pruty, které jsou součástí prutové sady, mohou být posouzeny buď jako prut nebo přes prutovou sadu. Aby se předešlo rozporuplným zadáním a výsledkům, při posouzení prutových sad jsou automaticky deaktivovány příslušné pruty. Při posouzení prutů jsou automaticky deaktivovány příslušné prutové sady. To poznáte již v zadávací tabulce Posuzované objekty podle uvedení objektů do sloupce 'Neplatné / deaktivované'.
V tabulce výsledků Neplatné / deaktivované je pro všechny vybrané pruty pro posouzení, které jsou posouzeny přes prutovou sadu a jsou tedy deaktivovány, zobrazeno hlášení (viz kapitola výsledkové tabulky Neplatné / deaktivované ). Stejně tak je i pro prutové sady zobrazeno upozornění, pokud nejsou posouzeny.
Přiřazení posuzovacích vlastností

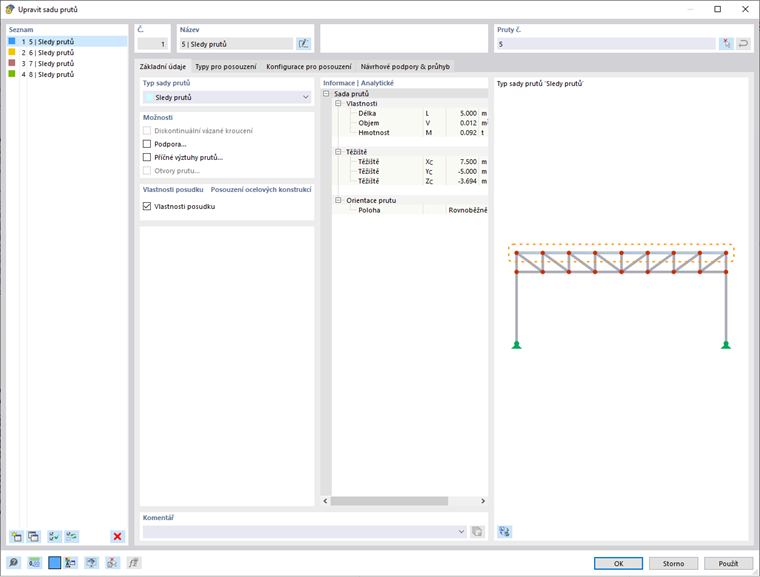

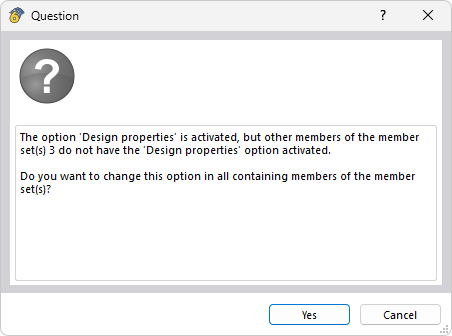

K posuzovaným prutovým sadám mohou být přiřazeny stejné konfigurační a typové vlastnosti ocelového posouzení jako k prutům. Kvůli omezení, že nikdy nemohou být současně posouzeny prutová sada a prut, se při aktivaci posuzovacích vlastností pro relevantní případy zobrazuje upozornění, aby se předešlo rozporuplným údajům. Pokud jsou k prutové sadě přiděleny posuzovací vlastnosti, pak všechny obsažené pruty získají posuzovací vlastnost 'Přes nadřazenou prutovou sadu'.
Pokud jste ještě nepřiřadili žádnou prutovou sadu, můžete tlačítkem
v posuzovacích vlastnostech prutu vytvořit novou prutovou sadu. Kliknutím na tlačítko
se dostanete přímo do editačního menu nadřazené prutové sady.
