Vous pouvez utiliser des barres et des ensembles de barres pour la vérification des composants. Alors que l’utilisation de barres pour les vérifications de sections est généralement suffisante, les ensembles de barres sont souvent requis pour les analyses de stabilité. Le chapitre ensembles-de-barres du manuel de RFEM décrit la création et les propriétés des ensembles de barres, et explique leur importance pour la vérification de l’acier.
Utilisation des ensembles de barres
Pour les analyses de stabilité en particulier, l’utilisation d’un ensemble de barres est requises pour déterminer correctement la charge critique pour la vérification du flambement par flexion-torsion ou pour considérer toute la longueur du composant comme longueur efficace. Pour les barres, la longueur respective de la barre est considérée. En général, seule la vérification d’un composant couvrant plusieurs barres est possible avec les ensembles de barres. Les nœuds entre les barres d'un ensemble de barres peuvent être pris en compte dans le dialogue de longueurs de flambement ou de conditions aux limites comme des nœuds intermédiaires.
Pour les composants droits et uniformes, vous pouvez également travailler avec des barres continues et des nœuds sur des barres lors de la modélisation, et l’analyse de stabilité s’effectue sans ensembles de barres. Cependant, certaines méthodes d’analyse de stabilité permettent également de vérifier des structures 2D ramifiés comme un composant (par exemple la méthode générale selon l’EN 1993-1-1, voir le chapitre conditions aux limites). Dans ce cas, l’utilisation d'ensembles de barres est requise.
Conformément à cette application dans l’analyse de stabilité, vous pouvez vérifier uniquement le type d’ensemble de barres « Barre continue » et non le type « Groupe de barres ».
Vérifier une barre ou un ensemble de barres
Les barres faisant partie d’un ensemble de barres peuvent être vérifiées en tant que barre ou via l’ensemble de barres. Pour éviter des entrées et des résultats contradictoires, dans le cas de la vérification des ensembles de barres, les barres associées sont automatiquement désactivées. En cas de vérification des barres, les ensembles de barres associés sont automatiquement désactivés. Vous pouvez déjà le reconnaître dans le tableau d’entrée des objets à calculer grâce à l’énumération des objets dans la colonne « Non valide / désactivé ».

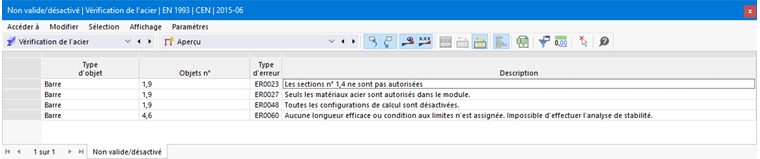

Dans le tableau de résultats Non valide / désactivé, un message est affiché pour toutes les barres sélectionnées pour la vérification, vérifiées via un ensemble de barres et donc désactivées (voir le chapitre sur le tableau de résultats Non valide / désactivé ). Un message d’avertissement apparait également pour les ensembles de barres si ceux-ci ne sont pas vérifiés.
Assigner les propriétés de calcul

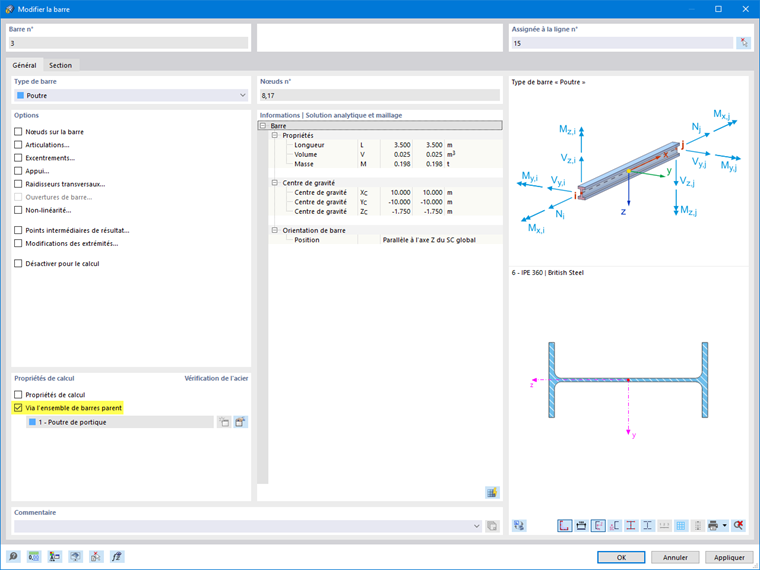

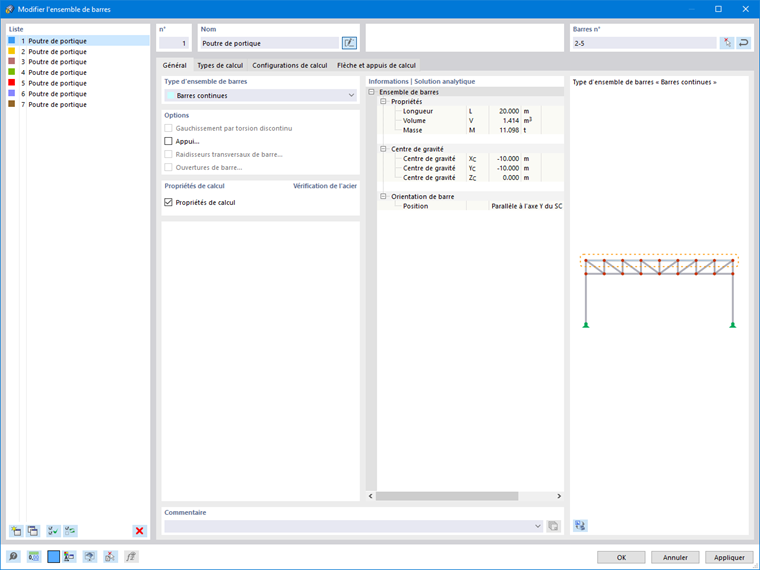

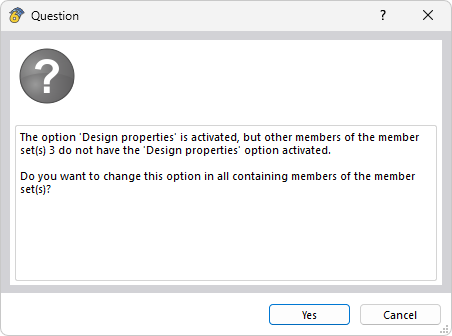

Vous pouvez assigner les mêmes configurations de calcul et types pour la vérification de l’acier que les barres aux ensembles de barres à calculer. En raison de la restriction selon laquelle un ensemble de barres et une barre ne peuvent jamais être vérifiés simultanément, un avertissement apparait lors de l’activation des propriétés de calcul pour les cas pertinents afin d’éviter des informations contradictoires. Si des propriétés de calcul sont assignées à un ensemble de barres, toutes les barres contenues reçoivent la propriété de calcul « Via l’ensemble de barres parent ».
Si vous n’avez pas encore assigné d’ensemble de barres, vous pouvez créer un nouvel ensemble de barres à l’aide du bouton
dans les propriétés de calcul de la barre. Cliquer sur
permet d’accéder directement au menu d’édition de l'ensemble de barres supérieur.
