Nella tabella Sezioni della categoria 'Progettazione in acciaio' sono elencate tutte le sezioni che avete creato nel modello.
Sezioni consentite
La progettazione in acciaio è possibile per molti tipi di sezione. Il colore del carattere delle sezioni fornisce informazioni sull'impiego e sulla conformità della sezione. I colori significano:
- nero: la sezione è adatta alla progettazione e viene utilizzata negli oggetti da progettare
- rosso: la sezione non è adatta alla progettazione in acciaio
- blu: la sezione non viene utilizzata nel modello
- grigio: la sezione non viene utilizzata negli oggetti da progettare
Inoltre, possono essere progettate sezioni a parete sottile del programma per i valori di sezione RSECTION (vedere il paragrafo Sezioni RSECTION). Le categorie delle singole sezioni sono indicate nella colonna della tabella 'Tipo di sezione'.
Gli oggetti con una sezione non valida non vengono presi in considerazione nella progettazione, anche se per questa sezione è attivata l'opzione 'Da progettare'. Nella tabella Oggetti da progettare vengono automaticamente classificati come 'Non valido / disattivato'.
Escludere la sezione dalla progettazione
Per una sezione valida, disattivando la casella di controllo 'Da progettare' è possibile escludere dalla progettazione tutti gli oggetti ai quali è assegnata la sezione. In questo modo tali oggetti vengono classificati nella tabella Oggetti da progettare come 'Non valido / disattivato' e non vengono verificati nella progettazione.
Classificazione della sezione (per EN 1993, NTC e SIA 263)

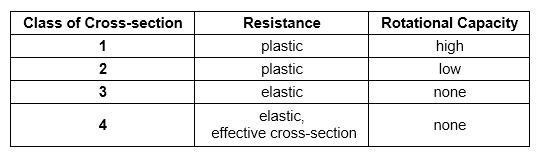

Con la classificazione della sezione, in alcune norme viene considerato il limite della capacità resistente e della capacità rotazionale dovuto all'instabilità locale delle parti di sezione. Se per una sezione sono memorizzati campi singoli, la classificazione automatica della sezione è attivata per impostazione predefinita. Il programma verifica i rapporti c/t delle parti di sezione soggette a compressione e classifica la sezione nelle classi di sezione da 1 a 4.
Nell'elenco della colonna della tabella potete anche impostare manualmente la classe di sezione.
- Classe 1/2: la progettazione avviene con le resistenze plastiche della sezione senza ulteriori verifiche delle parti c/t.
- Classe 3: la progettazione avviene in campo elastico senza ulteriori verifiche sull'instabilità locale.
- Classe 4 possibile: nella progettazione viene verificato se devono essere considerati i valori efficaci di sezione. A seconda dell'esito, la sezione viene classificata in Classe 3 o Classe 4 e progettata di conseguenza.
Progettazione di sezioni formate a freddo (per EN 1993 e AISC)

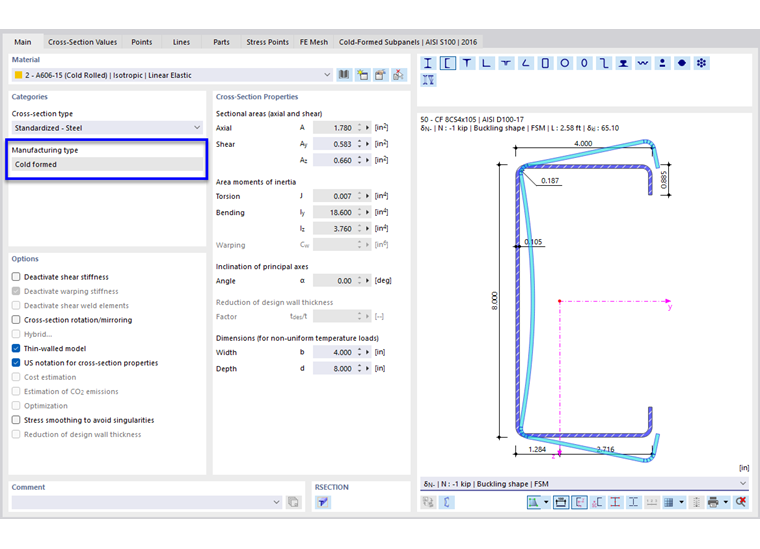

Le sezioni formate a freddo richiedono generalmente verifiche particolari in relazione all'instabilità locale e alla stabilità della sezione. Per una sezione con tipo di produzione 'Formata a freddo' e la norma di progettazione EN 1993, gli oggetti con tale sezione vengono verificati automaticamente secondo EN 1993-1-3 [1] (ad eccezione delle sezioni cave formate a freddo). Con la norma di progettazione AISC 360, le sezioni formate a freddo vengono verificate secondo AISI S100 [2].
Per le altre norme di progettazione non è implementata alcuna progettazione specifica delle sezioni formate a freddo.
Modificare la sezione
Se necessario, potete adattare le proprietà di una sezione nella finestra di dialogo di modifica. A tale scopo, fate doppio clic sulla riga della sezione oppure cliccate sul pulsante
nella barra degli strumenti della tabella.
Nella colonna della tabella 'Opzioni' vengono visualizzate icone per diverse impostazioni presenti o valori modificati (vedere la figura Tabella di input per sezioni). Esse consentono una rapida panoramica delle sezioni utilizzate. L'icona
, ad esempio, è assegnata a tutte le sezioni calcolate secondo la teoria a parete sottile.
Indicazioni per la determinazione delle tensioni
Le verifiche basate sulle tensioni di una sezione si basano sulla teoria di calcolo scelta per la sezione. Se per la sezione è attivato il 'Modello a parete sottile', sia i valori di sezione sia le tensioni utilizzate per la progettazione vengono determinati secondo la teoria a parete sottile ("TWA"). Se questa opzione non è attivata, i valori di sezione e le tensioni vengono determinati sulla base di una soluzione FEM.
Le tensioni unitarie per la rispettiva determinazione delle tensioni costituiscono una buona base per comprendere i valori di tensione utilizzati in una verifica. È possibile verificarle nella finestra di dialogo di modifica della sezione.
Sezioni RSECTION
Le possibilità di progettazione delle sezioni del programma RSECTION dipendono dalla modellazione della sezione: se la sezione dispone di elementi, vengono creati automaticamente campi singoli (parti di sezione) che consentono il calcolo della sezione efficace. Se invece la sezione è definita tramite parti senza elementi, non è possibile creare campi singoli. In tal caso non è possibile una classificazione automatica della sezione.
Utilizzare un'altra sezione per la progettazione

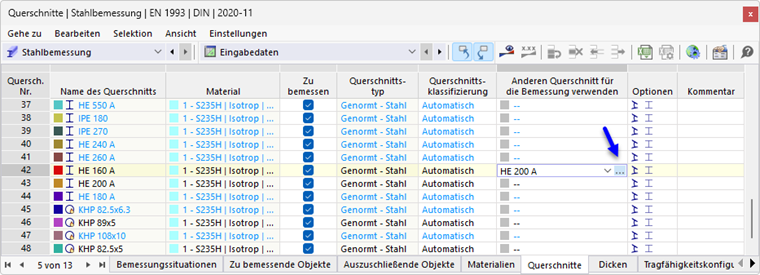

Potete utilizzare per la progettazione una sezione diversa da quella usata per il calcolo in RFEM: a tale scopo fate clic nella riga corrispondente della colonna della tabella 'Utilizzare un'altra sezione per la progettazione'. Tramite il pulsante

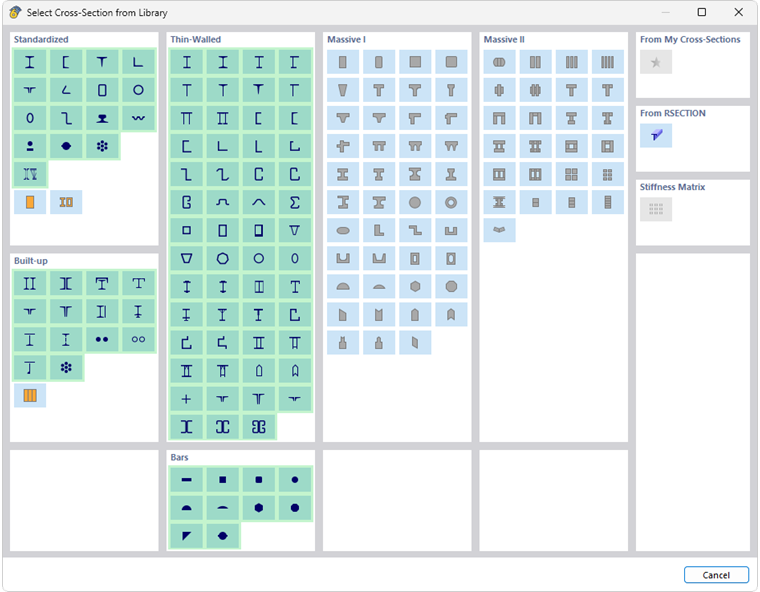

potete quindi importare una sezione dalla libreria.
Se nella colonna è memorizzata un'altra sezione, nel menu contestuale sono disponibili ulteriori opzioni. Con esse potete trasferire la nuova sezione a RFEM affinché venga utilizzata anche nell'analisi statica. È inoltre possibile importare di nuovo nella tabella la sezione originale.
Ottimizzare la sezione
L'Add-On Progettazione in acciaio offre la possibilità di ottimizzare sezioni standard. Con questa ottimizzazione semplificata il programma cerca la sezione più piccola possibile all'interno della stessa serie di sezioni, che soddisfa tutte le verifiche con un criterio di verifica inferiore all'utilizzazione massima consentita definita nella finestra di dialogo Impostazioni globali.

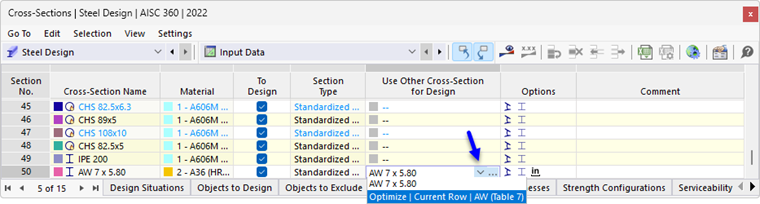

Per ottimizzare una sezione, fate clic nella cella corrispondente della colonna della tabella 'Utilizzare un'altra sezione per la progettazione'. Nell'elenco selezionate quindi l'opzione Ottimizza.
image@059698#

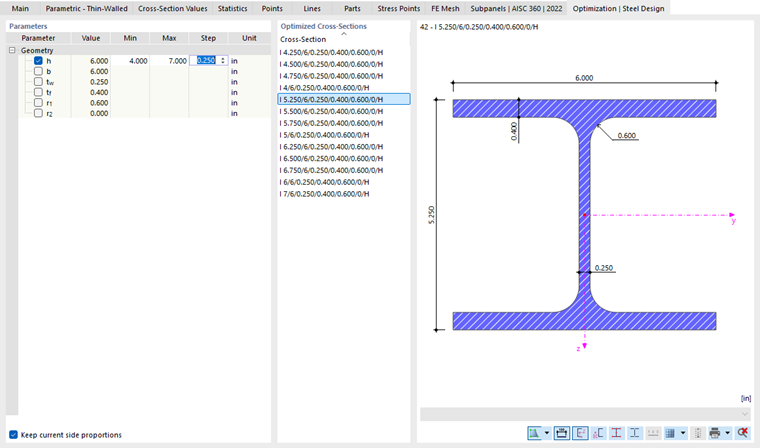

Per un profilo parametrico viene visualizzata la finestra di dialogo di modifica della sezione. Nella scheda 'Ottimizzazione | Progettazione in acciaio' è possibile impostare i parametri per l'ottimizzazione.
Nella colonna 'Geometria' selezionate il parametro (o i parametri) da modificare. Nelle colonne 'Min' e 'Max' potete quindi inserire i limiti inferiore e superiore del parametro. Il 'Passo' controlla l'intervallo con cui le dimensioni del parametro variano durante il processo di ottimizzazione. Se si desidera 'mantenere i rapporti dimensionali', selezionate la casella di controllo corrispondente e indicate i parametri per l'ottimizzazione delle dimensioni esterne.

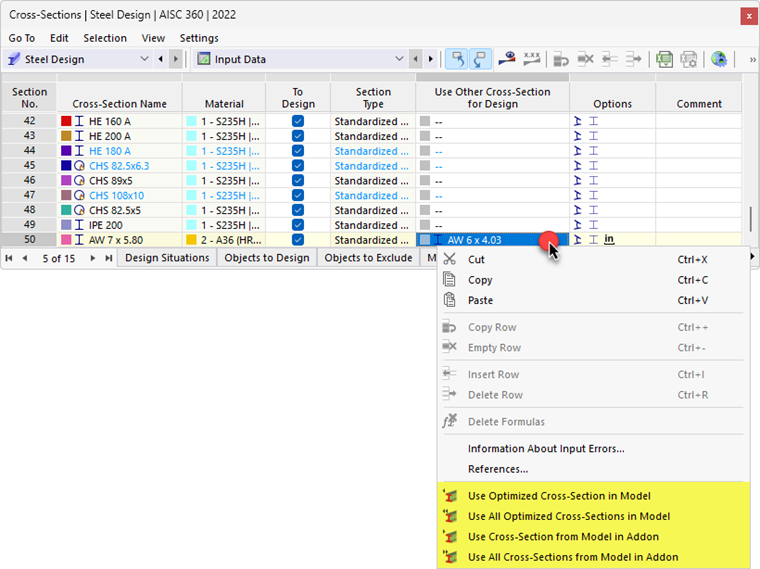

Per l'ottimizzazione della sezione valgono le stesse condizioni dell'utilizzo di un'altra sezione (vedere sopra). Le verifiche vengono eseguite per tutte le varianti di sezione con le sollecitazioni dell'analisi statica. Successivamente la variante ottimale viene riportata nella colonna della tabella. Gli effetti della modifica della sezione sulle rigidezze e sulle sollecitazioni nel modello RFEM non vengono considerati. Utilizzate quindi le opzioni del menu contestuale per trasferire le sezioni ottimizzate nel modello (vedere la figura Menu contestuale con opzioni per l'esportazione o l'importazione).
Un'ottimizzazione strutturale completa è possibile con l'Add-On Ottimizzazione del modello.
