Dans le tableau Sections de la catégorie « Conception en acier », toutes les sections que vous avez créées dans le modèle sont répertoriées.
Sections admissibles
La conception en acier est possible pour de nombreux types de sections. La couleur de la police des sections indique l’utilisation et l’admissibilité de la section. Les couleurs signifient :
- noir : la section est adaptée au dimensionnement et est utilisée pour les objets à dimensionner
- rouge : la section n’est pas adaptée à la conception en acier
- bleu : la section n’est pas utilisée dans le modèle
- gris : la section n’est pas utilisée pour les objets à dimensionner
Par ailleurs, les sections à parois minces du programme de propriétés de sections RSECTION peuvent être dimensionnées (voir section Sections RSECTION). Les catégories des différentes sections sont indiquées dans la colonne de tableau « Type de section ».
Les objets avec une section non valide ne sont pas pris en compte lors du dimensionnement, même si l’option « À dimensionner » est activée pour cette section. Ils sont automatiquement indiqués dans le tableau Objets à dimensionner comme « Non valide / désactivé ».
Retirer une section du dimensionnement
Pour une section valide, vous pouvez exclure tous les objets du dimensionnement auxquels la section est attribuée en désactivant la case à cocher « À dimensionner ». Ces objets seront alors classés dans le tableau Objets à dimensionner comme « Non valide / désactivé » et ne seront pas vérifiés lors du dimensionnement.
Classification de section (pour EN 1993, NTC et SIA 263)

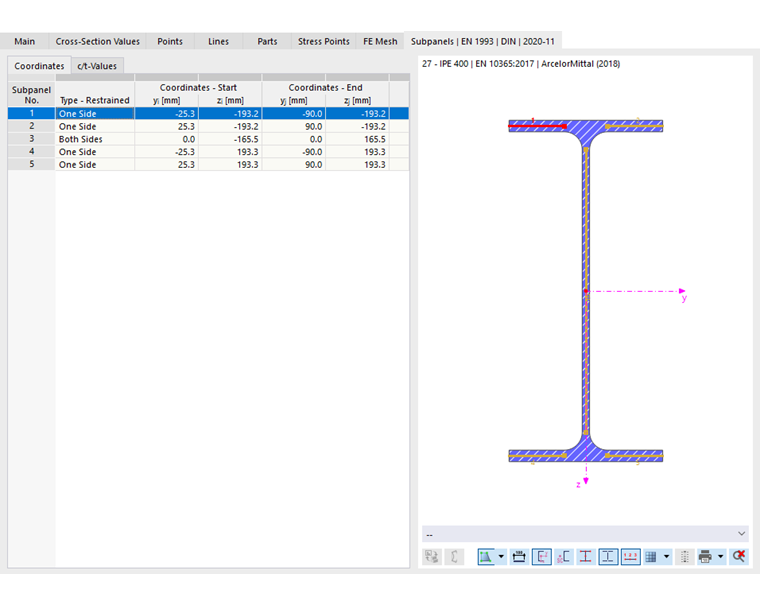

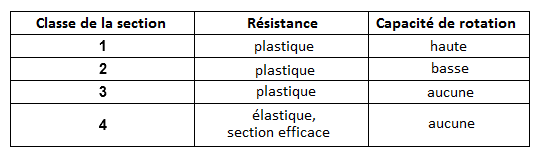

La classification de section permet, pour certaines normes, de prendre en compte la limitation de la capacité portante et de la capacité de rotation due au voilement local des parties de section. Lorsque des plaques individuelles sont définies pour une section, la classification automatique de section est activée par défaut. Le programme vérifie les rapports c/t des parties de section comprimées et classe la section dans les classes de section 1 à 4.
Dans la liste de la colonne du tableau, vous pouvez également définir la classe de section manuellement.
- Classe 1/2 : Le dimensionnement est effectué avec les résistances plastiques de section sans autre vérification des parties c/t.
- Classe 3 : Un dimensionnement élastique est effectué sans autre vérification du voilement local.
- Classe 4 possible : Lors du dimensionnement, il est vérifié si des valeurs efficaces de section doivent être prises en compte. Selon le résultat, la section est classée en classe 3 ou classe 4 et dimensionnée en conséquence.
Dimensionnement des sections formées à froid (pour EN 1993 et AISC)
Les sections formées à froid nécessitent généralement des vérifications particulières concernant le voilement local et la stabilité de la section. Pour une section de type de fabrication « Formée à froid » et la norme de dimensionnement EN 1993, les objets avec cette section sont automatiquement vérifiés selon EN 1993-1-3 [1] (à l’exception des profils creux formés à froid). Pour la norme de dimensionnement AISC 360, les sections formées à froid sont vérifiées selon AISI S100 [2].
Pour les autres normes de dimensionnement, aucun dimensionnement spécifique des sections formées à froid n’est implémenté.
Adapter une section
Si nécessaire, vous pouvez modifier les propriétés d’une section dans la boîte de dialogue d’édition. Pour ce faire, double-cliquez dans la ligne de la section ou cliquez sur le bouton
dans la barre d’outils du tableau.

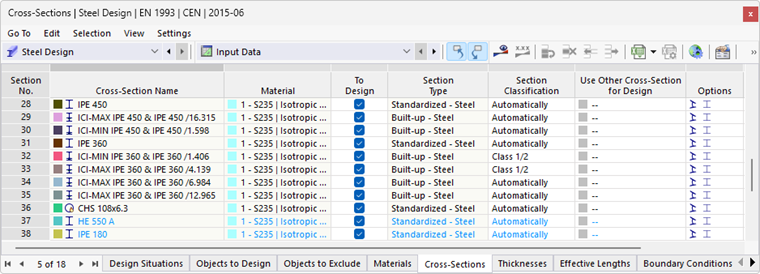

Dans la colonne de tableau « Options », des icônes sont affichées pour différents paramètres existants ou valeurs modifiées (voir l’image Tableau de saisie des sections). Elles permettent d’avoir un aperçu rapide des sections utilisées. L’icône
, par exemple, est attribuée à toutes les sections calculées selon la théorie des parois minces.
Remarques sur la détermination des contraintes
Les vérifications basées sur les contraintes d’une section s’appuient sur la théorie de calcul choisie pour la section. Si l’option « Modèle à parois minces » est activée pour la section, les valeurs de section ainsi que les contraintes utilisées pour le dimensionnement sont déterminées selon la théorie des parois minces (« TWA »). Si cette option n’est pas activée, les valeurs de section et les contraintes sont déterminées sur la base d’une solution EF.

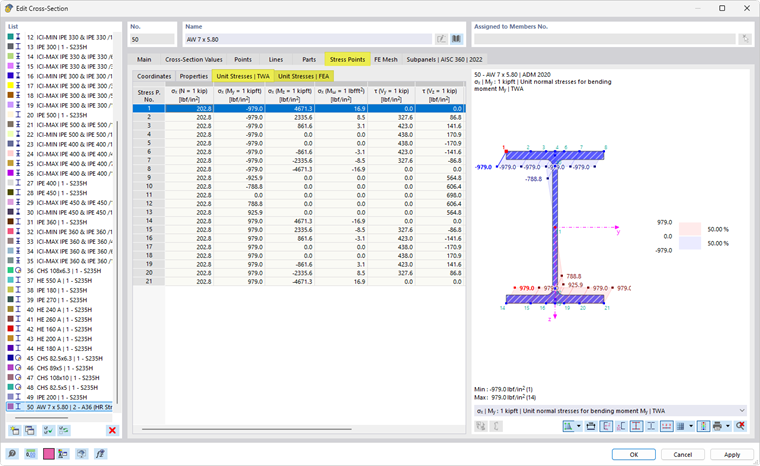

Les contraintes unitaires pour la détermination des contraintes respective constituent une bonne base pour retracer les valeurs de contraintes utilisées dans une vérification. Vous pouvez les contrôler dans la boîte de dialogue d’édition de la section.
Sections RSECTION
Les possibilités de dimensionnement des sections du programme RSECTION dépendent de la modélisation de la section : si la section comporte des éléments, des plaques individuelles (parties de section) sont automatiquement générées, ce qui permet un calcul de la section efficace. Toutefois, si la section est définie par des parties sans éléments, aucune plaque individuelle ne peut être générée. Une classification automatique de section n’est alors pas possible.
Utiliser une autre section pour le dimensionnement

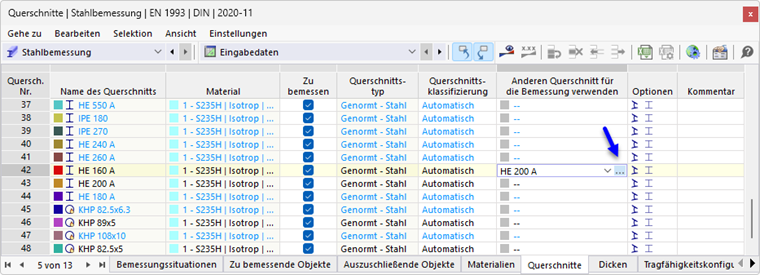

Vous pouvez utiliser pour le dimensionnement une autre section que celle utilisée pour le calcul RFEM : pour cela, cliquez dans la ligne correspondante de la colonne de tableau « Utiliser une autre section pour le dimensionnement ». À l’aide du bouton

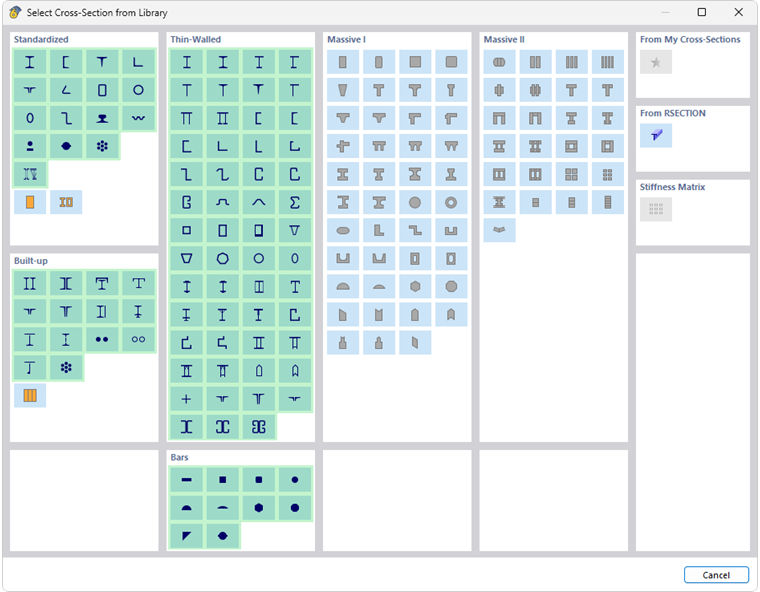

, vous pouvez alors importer une section depuis la bibliothèque.
Si une autre section est définie dans la colonne, d’autres options sont disponibles dans le menu contextuel. Elles vous permettent de transmettre la nouvelle section à RFEM afin qu’elle soit également utilisée pour l’analyse statique. Il est également possible de réimporter la section d’origine dans le tableau.
Optimiser une section
L’Add-On Conception en acier offre la possibilité d’optimiser les sections standard. Dans cette optimisation simplifiée, le programme recherche la plus petite section possible au sein de la même série de sections, qui satisfait toutes les vérifications avec un critère de vérification inférieur à l’utilisation maximale autorisée définie dans la boîte de dialogue Paramètres globaux.

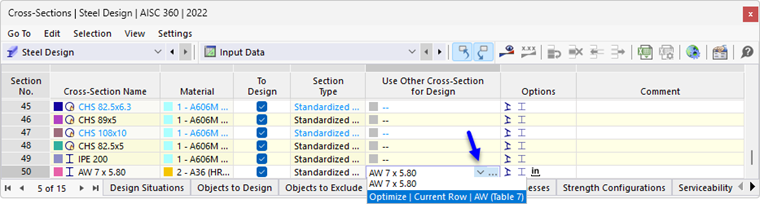

Pour optimiser une section, cliquez dans la cellule correspondante de la colonne de tableau « Utiliser une autre section pour le dimensionnement ». Dans la liste, sélectionnez ensuite l’option Optimiser.
Pour un profil paramétrique, la boîte de dialogue d’édition de la section apparaît. Dans l’onglet « Optimisation | Conception en acier », vous pouvez définir les paramètres de l’optimisation.

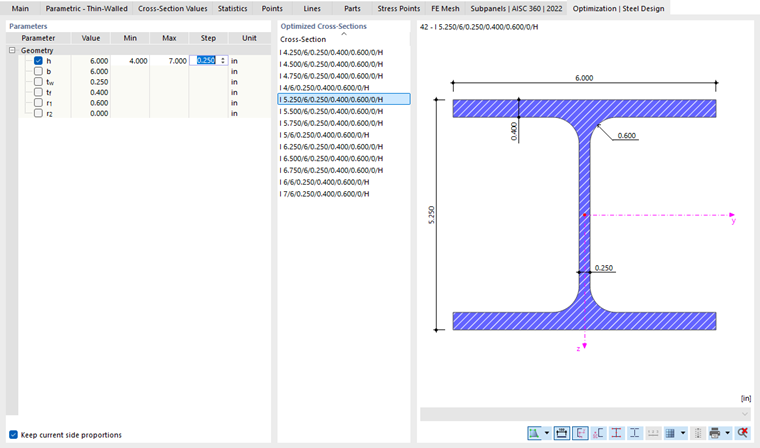

Cochez dans la colonne « Géométrie » le ou les paramètres à modifier. Dans les colonnes « Min » et « Max », vous pouvez ensuite saisir les limites inférieure et supérieure du paramètre. Le « Pas » contrôle l’intervalle selon lequel les dimensions du paramètre varient pendant le processus d’optimisation. Si les « rapports d’aspect doivent être conservés », cochez la case correspondante et indiquez les paramètres pour l’optimisation des dimensions extérieures.
Les mêmes conditions que pour l’utilisation d’une autre section s’appliquent à l’optimisation de section (voir ci-dessus). Les vérifications sont effectuées pour toutes les variantes de section avec les efforts internes de l’analyse statique. Ensuite, la variante optimale est affichée dans la colonne du tableau. Les effets de la section modifiée sur les rigidités et les efforts internes dans le modèle RFEM ne sont pas pris en compte. Utilisez donc les options du menu contextuel pour transférer les sections optimisées dans le modèle (voir l’image Menu contextuel avec options d’export ou d’import).
Une optimisation globale de la structure est possible avec l’Add-On Optimisation du modèle.
