El cuadro de diálogo muestra los resultados detallados para las verificaciones seleccionadas. Aquí tiene diversas opciones de filtrado a su disposición. Además de la vista tabular de los valores intermedios, también se pueden mostrar las fórmulas de verificación. La barra de herramientas superior, así como las demás vistas detalladas disponibles para los resultados de diseño, se describen en el capítulo superior Detalles de verificación.

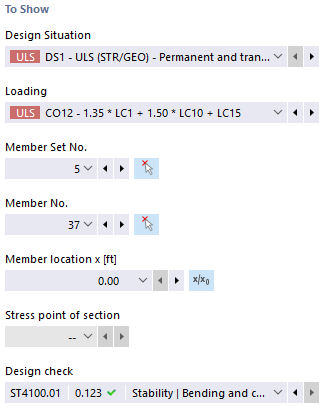

Mostrar
En esta sección del cuadro de diálogo, puede seleccionar la verificación para la cual se deben mostrar los detalles de verificación. Aquí dispone de varios campos de lista para seleccionar, con los cuales puede determinar claramente la verificación a mostrar.
Solo están disponibles las listas de selección para las que existen resultados. Por ejemplo, si solo se incluyen barras en el diseño, el campo de selección de conjuntos de barras no estará disponible. Con el botón
puede seleccionar una barra o conjunto de barras en el ventana gráfica, y su número se transferirá automáticamente al campo de lista.
Si selecciona un conjunto de barras, en la lista de barras solo están disponibles las barras correspondientes a ese conjunto de barras. En este caso, el botón
permite que la posición x se refiera al inicio del conjunto de barras; de lo contrario, la posición x siempre se refiere al inicio de la barra. Las barras diseñadas sin conjunto de barras están disponibles en la lista si selecciona el valor '--' para el número del conjunto de barras.
La selección del punto de tensión solo está disponible para verificaciones que se refieren a un punto de tensión (por ejemplo, verificaciones de tensión). Todas las demás verificaciones están disponibles si selecciona '--' para el punto de tensión.

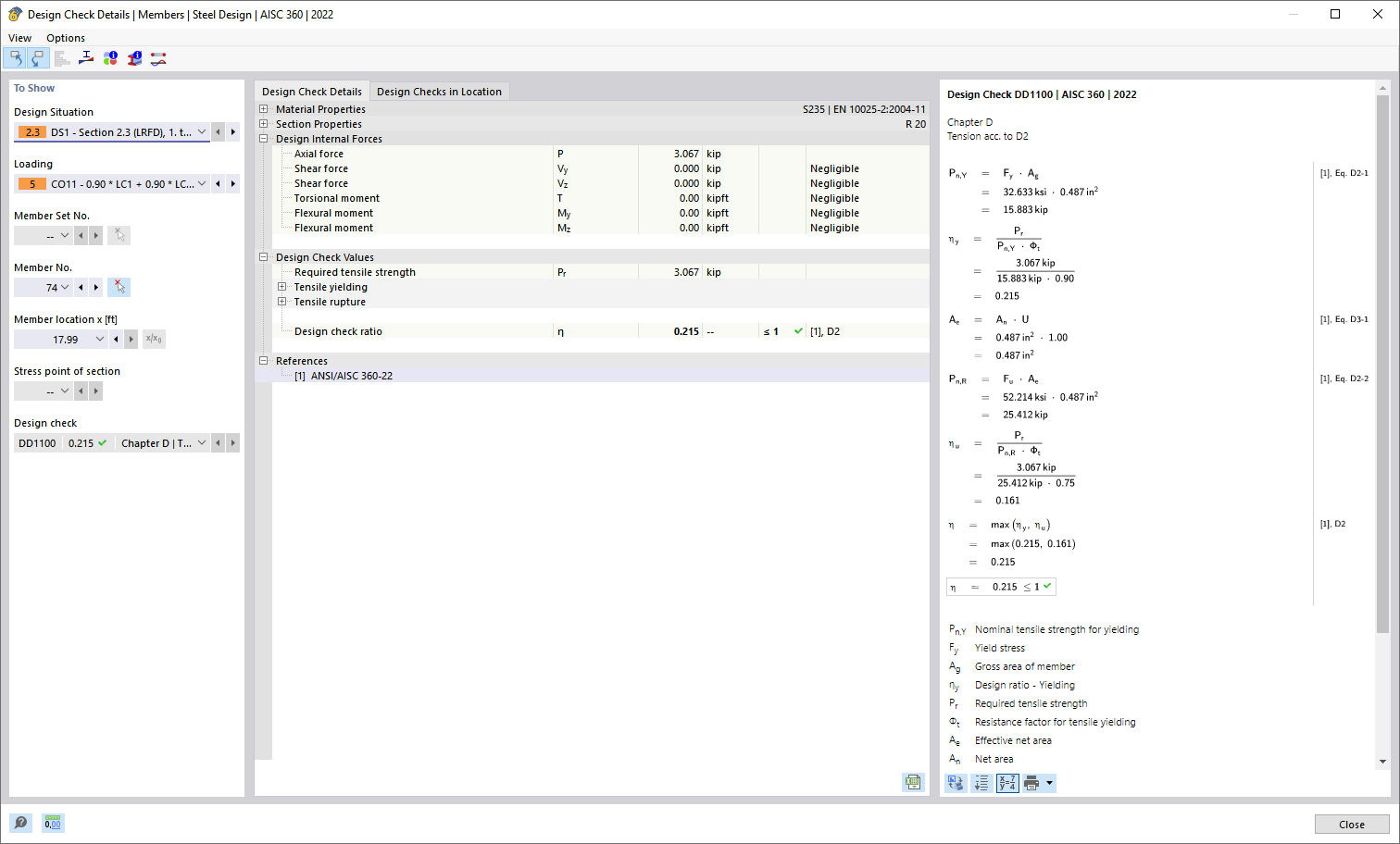

Detalles de verificación
En una estructura de árbol se le muestran los parámetros de entrada esenciales, los valores intermedios y los resultados de diseño. De este modo, puede seguir en detalle las verificaciones realizadas. En la vista de fórmulas se presenta de manera comprensible el uso de los valores intermedios hasta el resultado final.
Los esfuerzos internos utilizados para la verificación en este punto se enumeran en la sección 'Esfuerzos internos de diseño'. Si los esfuerzos internos individuales están marcados con el comentario 'Despreciable', están por debajo de los valores límite que usted ha establecido y no se considerarán en la verificación posterior. Los valores límite para despreciar esfuerzos internos también se describen en el capítulo Configuración de capacidad portante .

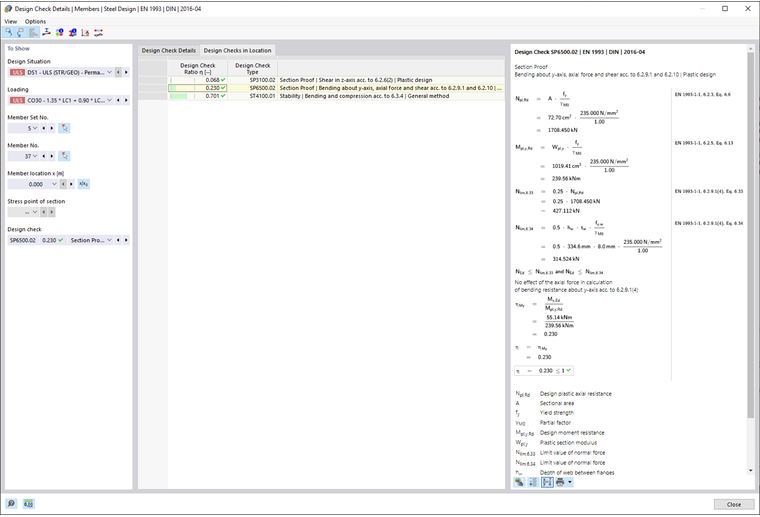

Verificaciones en posición
En la pestaña Verificaciones en posición se muestran todas las verificaciones realizadas en este punto. Aquí puede obtener una visión general rápida del aprovechamiento de las distintas verificaciones. La vista de fórmulas en el lado derecho muestra la verificación seleccionada actualmente. Con un doble clic en una línea puede ver los detalles de verificación de la verificación correspondiente.
Algunas verificaciones, como las de tensión equivalente, se realizan en cada punto de tensión. Otras verificaciones, como las de estabilidad, no requieren distinción entre los puntos de tensión.
Vista de fórmulas
Las fórmulas esenciales para determinar los valores intermedios, así como el cálculo final del criterio de verificación, se presentan en esta sección. Puede cambiar entre los símbolos de fórmula o los valores numéricos mediante el botón
en la parte inferior. Se cambia a una versión abreviada con la ecuación de verificación al hacer clic en el botón
.
Además, para la vista de fórmulas seleccionada, existe la posibilidad de impresión gráfica. Con el botón
puede imprimir una captura de pantalla directamente o incluirla en el informe de impresión.
Con el botón
también puede mostrar una vista del modelo en lugar de la vista de fórmulas. Esto le permite localizar rápidamente la ubicación de verificación seleccionada en el modelo.
