Output dettagliato dei risultati

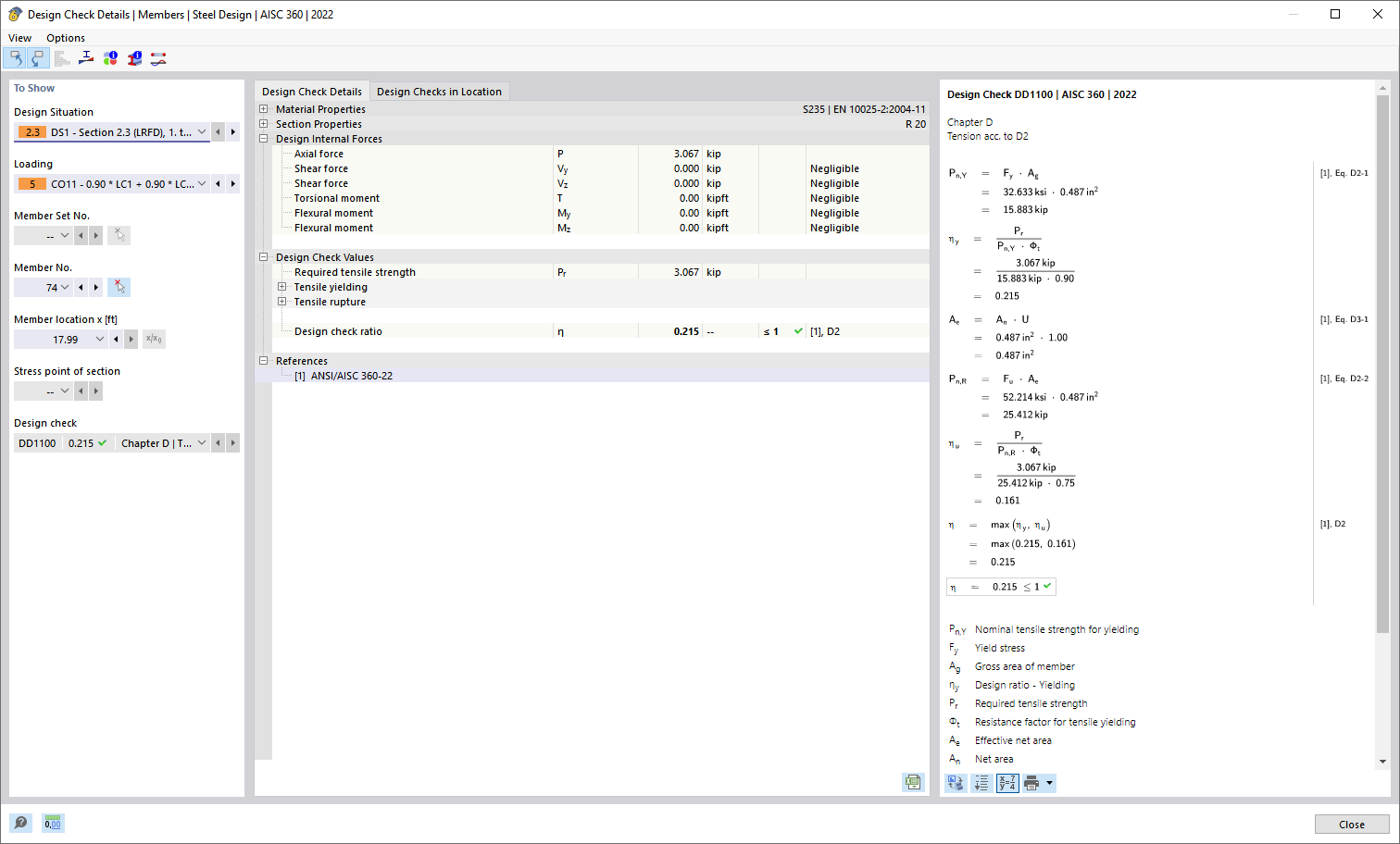

La finestra di dialogo mostra i risultati dettagliati per i progetti selezionati. Sono disponibili varie opzioni di filtro. Oltre alla vista tabellare dei valori intermedi, possono essere visualizzate anche le formule di verifica. La barra degli strumenti superiore e le altre viste dettagliate disponibili per i risultati della verifica sono descritte nel capitolo sovraordinato Dettagli .

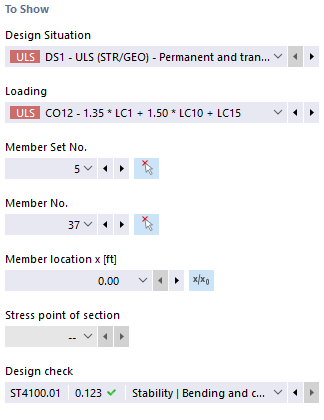

Da mostrare

In questa sezione della finestra di dialogo, è possibile selezionare il progetto per il quale verranno visualizzati i dettagli del progetto. È possibile scegliere tra varie caselle di riepilogo con le quali definire chiaramente il progetto da visualizzare.

Sono disponibili solo gli elenchi di selezione per i quali sono disponibili i risultati. Ad esempio, se la verifica contiene solo aste, la casella di selezione per i set di aste non è disponibile. È possibile utilizzare il pulsante Seleziona Individualmente per selezionare un'asta o un set di aste nella finestra grafica e il suo numero viene trasferito automaticamente alla casella di riepilogo.

Se si seleziona un set di aste, dall'elenco delle aste possono essere selezionate solo le aste appartenenti a questo set di aste. In questo caso, il pulsante Coordinate assolute dall'inizio del set di aste abilita la posizione x ad essere relativa all'inizio del set di aste, altrimenti la posizione x è sempre relativa all'inizio dell'asta. Le aste progettate senza un set di aste sono disponibili nell'elenco se si seleziona il valore '-' per il numero del set di aste.

La selezione del punto di tensione è disponibile solo per le verifiche che si riferiscono a un punto di tensione (ad esempio, verifiche di tensione). Tutti gli altri progetti sono disponibili se si seleziona '-' come punto di tensione.

Dettagli della verifica

I principali parametri di input, i valori intermedi ed i risultati della verifica sono visualizzati in una struttura ad albero. Ciò consente di comprendere i dettagli delle verifiche effettuate. Nella visualizzazione formula , è mostrato chiaramente l'uso dei valori intermedi fino al risultato finale.

Le forze interne utilizzate per la verifica sono elencate nella sezione ' Forze interne di verifica '. Se le singole forze interne sono contrassegnate con il commento ' Trascurabile ', sono inferiori ai valori limite da te specificati e non saranno più considerate nelle ulteriori analisi. I valori limite per trascurare le forze interne sono descritti anche nel capitolo # extbookmark manual |limiti-forze-interne |Configurazione della capacità # descritta.

Verifiche nella posizione

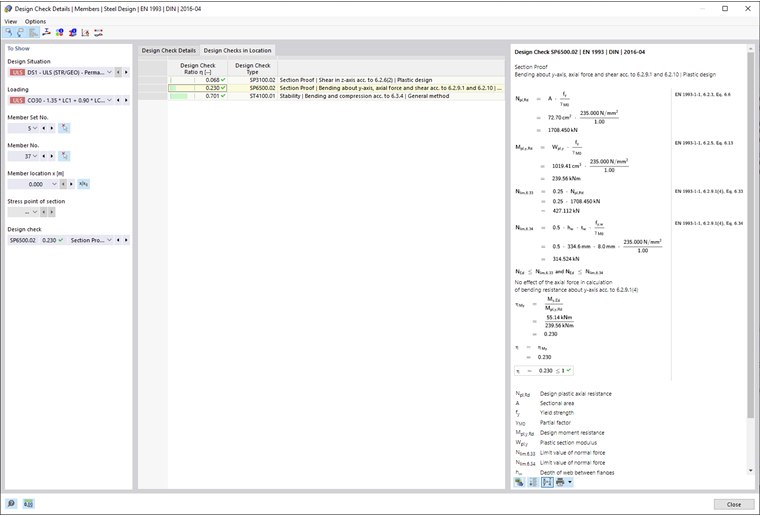

Nella scheda Verifiche, in posizione , sono visualizzate tutte le verifiche effettuate fino a questo punto. Qui è possibile ottenere una rapida panoramica dell'utilizzo delle varie versioni. La vista formula sulla destra mostra il progetto attualmente selezionato. Facendo doppio clic su una linea, è possibile visualizzare i dettagli della rispettiva prova.

Alcuni progetti, come quelli con tensioni equivalenti, vengono eseguiti in ogni punto di tensione. Altri progetti, come quelli di stabilità, non richiedono una distinzione tra i punti tensionali.

Vista formula

In questa sezione sono presentate le formule principali per la determinazione dei valori intermedi e il calcolo finale del criterio di progetto. È possibile passare dai simboli delle formule ai valori numerici utilizzando il pulsante Cambia visualizzazione formula in basso. Per passare a una versione abbreviata con l'equazione di progetto, fare clic sul pulsante Riepilogo vista formula .

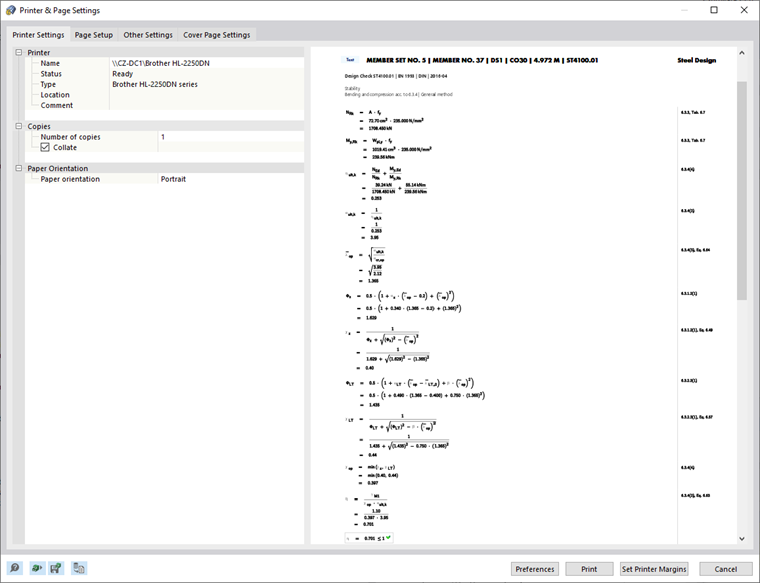

È anche possibile stampare l'area grafica per la vista formula selezionata. Con il pulsante Stampa immediata è possibile stampare un'istantanea direttamente o trasferirla alla relazione di calcolo.

È possibile utilizzare il pulsante Vista del modello per visualizzare una vista del modello anziche della formula. Ciò consente di individuare rapidamente la posizione di progetto selezionata nel modello.
