Dans les tableaux de résultats de la catégorie « Vérification de l’acier », les options suivantes permettent d’afficher les détails de vérification :
- Bouton
dans la barre d’outils du tableau
- Double-clic sur une ligne de résultat
La boîte de dialogue « Détails de vérification » apparaît, et affiche les équations de vérification ainsi que les résultats intermédiaires de la vérification applicables au résultat sélectionné dans le tableau.
Au centre, les résultats détaillés sont affichés, et dans la colonne de droite, les formules de vérification.
Affichage

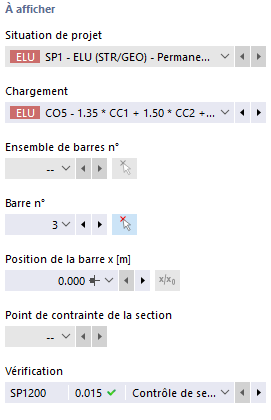

À gauche, vous pouvez définir les paramètres de la ligne du tableau sélectionnée lors de l’ouverture de la boîte de dialogue. Vous avez ainsi un contrôle de la situation de projet, des objets déterminants et du critère de vérification.
Si vous souhaitez vérifier les détails pour une autre configuration, vous pouvez à tout moment ajuster les paramètres dans les menus déroulants : situation de projet, charge, objet, position x ou nœud de maillage, point de contrainte ou couche, vérification. Des options sont disponibles pour tous les types de résultats calculés. Par exemple, si seuls des barres ont été vérifiées, aucune option n’apparaît pour les ensembles de barres et les surfaces. De même, dans les détails de vérification pour les surfaces, vous ne pourrez pas passer aux vérifications des barres. Dans ce cas, sélectionnez le tableau de résultats correspondant dans le logiciel, sans fermer la boîte de dialogue « Détails de vérification ».
Si vous souhaitez vérifier les résultats d’un autre objet, le bouton
vous permet de sélectionner graphiquement la barre ou la surface dans la fenêtre de travail.
Pour les résultats d’un ensemble de barres, la liste des barres ne propose que les numéros de barres appartenant à cet ensemble. De même, pour les résultats d’un ensemble de surfaces, seules les surfaces correspondantes sont incluses dans la liste. Si vous activez le bouton
pour un ensemble de barres, la « Position de barre x » se réfère au début de l’ensemble de barres. Si elle est inactive, la position x se réfère au début de la barre sélectionnée. Les barres vérifiées sans ensemble de barres sont disponibles dans la liste si vous sélectionnez -- pour « Ensemble de barres n° ».
Pour les points de contrainte, une option de sélection est disponible uniquement pour les vérifications relatives à un point de contrainte (par exemple, vérification de contrainte). Toutes les autres vérifications sont disponibles si vous définissez l’option -- pour le point de contrainte.
Détails de vérification
Au centre, l’onglet Détails de vérification répertorie les principaux paramètres d’entrée, valeurs intermédiaires et résultats de vérification dans une structure arborescente (voir l’image Détails de vérification de l’acier). Vous pouvez ainsi suivre les vérifications effectuées pas à pas.
Vous pouvez également vérifier les valeurs intermédiaires à droite dans Formules de vérification. Cliquer sur une ligne de la catégorie « Valeurs de vérification », fait apparaitre la formule de vérification correspondante en surbrillance.
La catégorie « Efforts internes de calcul » indique les efforts internes calculés utilisés pour la vérification à cet endroit. Si un effort interne est indiqué comme « Négligeable », il est inférieur à une valeur limite (voir le chapitre Général). Il ne sera pas pris en compte dans la vérification ultérieure.
Vérifications à la position

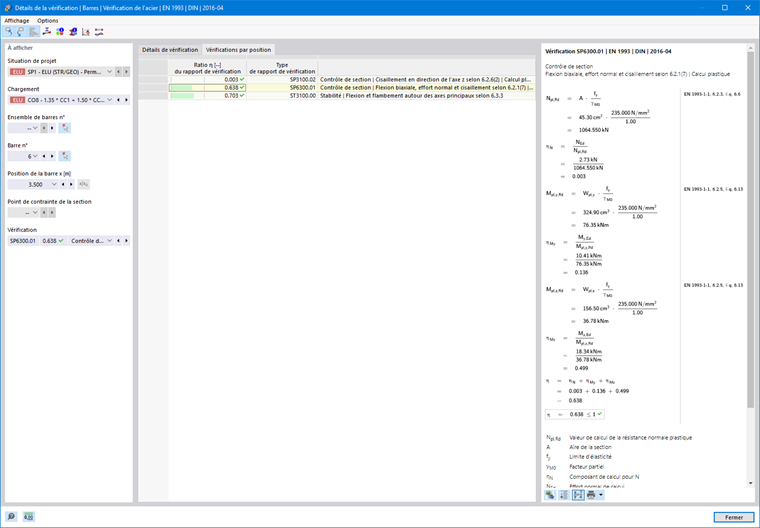

L’onglet Vérifications à la position répertorie toutes les vérifications effectuées à la position x de barre ou au nœud de maillage, ainsi qu’un aperçu rapide des ratios de vérification pour les différents types de vérifications.
Cliquer sur une ligne fait apparaitre la formule de vérification correspondante à droite. Un double-clic sur une ligne vous permet d’accéder à l’onglet « Détails de vérification », où vous pouvez vérifier les valeurs intermédiaires et les résultats de cette vérification.
Certaines vérifications, par exemple, les vérifications de contrainte équivalente, sont effectuées à chaque point de contrainte. D'autres vérifications, comme l’analyse de stabilité, ne nécessitent pas de distinction entre les points de contrainte.
Formules de vérification
À droite, les formules essentielles pour définir les valeurs intermédiaires ainsi que le calcul final du critère de vérification sont indiquées (voir l’image Détails de vérification de l’acier). Si vous cliquez sur une formule, la ligne correspondante est sélectionnée dans la catégorie « Valeurs de calcul » dans les détails de vérification. Le bouton
en bas vous permet de basculer entre les symboles de formule et les valeurs numériques, le bouton
permet d’afficher une version raccourcie avec l'équation de vérification.

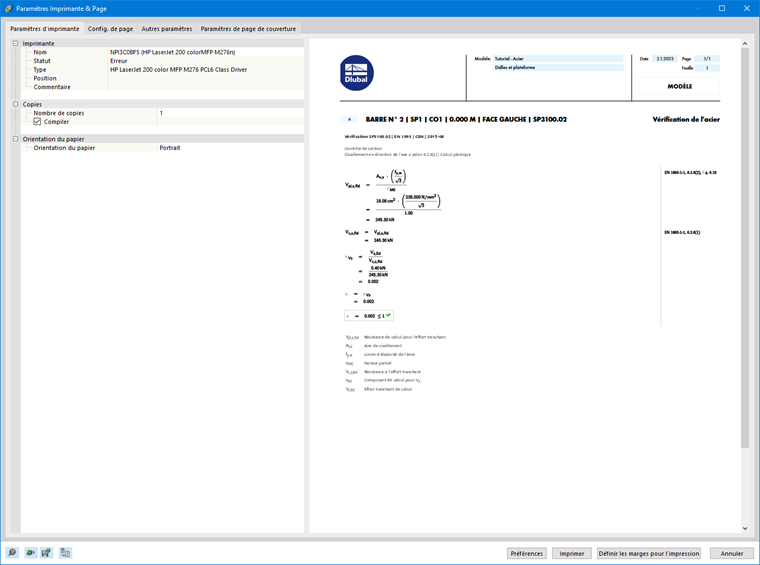

Les formules de vérification peuvent également être utilisées pour la documentation. Le bouton de liste
permet d’afficher différentes options d'impression (voir l’image Impression des détails de vérification).
Le bouton
permet de basculer entre les formules et la vue du modèle. Vous pouvez ainsi rapidement localiser l’emplacement de vérification dans le modèle.
Menus « Affichage » et « Options »
Les fonctions de menu de la boîte de dialogue « Détails de vérification », permettent d’ouvrir d’autres boites de dialogue pour l’évaluation des résultats ou de contrôler l’affichage. Vous pouvez également utiliser les boutons correspondants. Leurs fonctions sont les suivantes :
| Bouton | Fonction |
|---|---|
|
Synchronise les détails de vérification avec les objets sélectionnés dans le tableau |
|
Synchronise le tableau de résultats avec la sélection des détails de vérification |
|
Affiche/masque l’échelle de référence colorée dans l’onglet Vérifications à la position |
|
Ouvre la fenêtre Diagrammes de résultats dans la section |
|
Ouvre la fenêtre Diagrammes de résultats au point de surface |
|
Ouvre la fenêtre avec des informations sur les propriétés du matériau de l’acier |
|
Ouvre la fenêtre avec des informations sur les propriétés de section |
|
Ouvre la fenêtre Diagramme température-temps |
|
Ouvre la boite de dialogue Profils de résultats |
