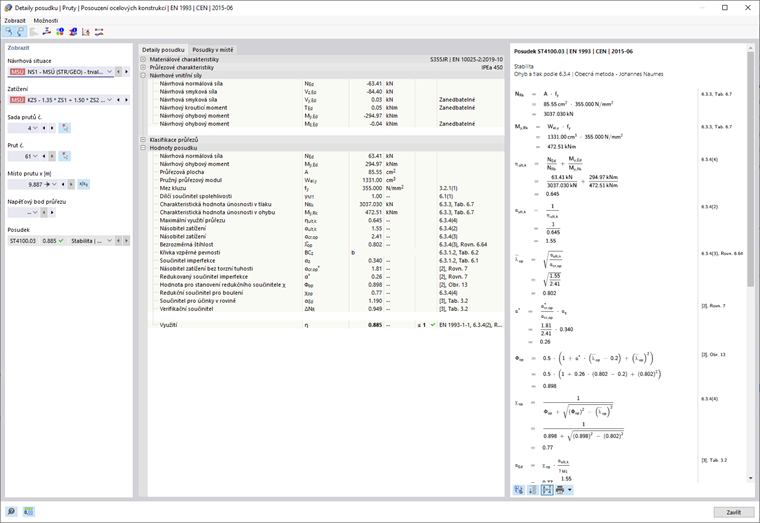

Detailní zobrazení výsledků

V dialogu se zobrazí podrobné výsledky pro vybraná posouzení. K dispozici jsou různé možnosti filtrování. Kromě mezivýsledků v tabulce lze zobrazit také vzorce pro posouzení. Horní panel nástrojů a další podrobné náhledy výsledků posouzení popisujeme v nadřazené kapitole Detaily posouzení.

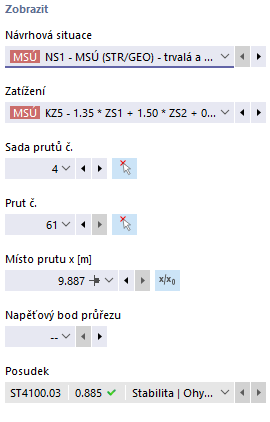

Zobrazení

V této sekci dialogu je možné vybrat posouzení, pro které se mají zobrazit detaily posouzení. Vybírat lze z několika seznamů, které lze použít pro jasnou specifikaci posouzení pro zobrazení.

K dispozici jsou pouze výběry, pro které jsou k dispozici výsledky. Pokud například posouzení obsahuje pouze pruty, není políčko pro výběr sad prutů k dispozici. Pomocí tlačítka Vyberte jednotlivě je možné vybrat v grafickém okně prut nebo sadu prutů a jejich číslo se automaticky přenese do seznamu.

Pokud vyberete sadu prtů, pouze pruty obsažené v této sadě prutů je možné vybrat ze seznamu prutů. V tomto případě lze pomocí tlačítka Absolutní souřadnice od počátku sady prutů vztahovat k místu x počátku sady prutů, jinak se místo x vztahuje vždy k počátku prutu. Pruty, které byly posouzeny bez sady prutů, jsou v seznamu k dispozici, pokud pro číslo sady prutů vyberete hodnotu '--'.

Výběr napěťového bodu je k dispozici pouze pro posouzení, která se vztahují k napěťovému bodu (např. posouzení napětí). Všechna ostatní posouzení jsou k dispozici, pokud pro napěťový bod vyberete '--'.

Detaily posouzení

Hlavní vstupní parametry, mezivýsledky a výsledky posouzení se zobrazí ve stromové struktuře. To vám umožní sledovat detaily provedených posouzení. V zobrazení vzorců je znázorněno použití mezivýsledků až do konečného výsledku.

Vnitřní síly použité pro posouzení jsou uvedeny v sekci 'Návrhové vnitřní síly'. Pokud jsou jednotlivé vnitřní síly označeny poznámkou 'Zanedbatelné', jsou tyto hodnoty pod vámi stanovenými mezními hodnotami a nebudou již zohledněny v další analýze. Mezní hodnoty pro zanedbání vnitřních sil jsou také popsány v kapitole Konfigurace mezního stavu únosnosti .

Posudky v místě

Všechna posouzení na tomto místě se zobrazí v záložce Označení v místě . Zde získáte rychlý přehled o využití různých posouzení. Náhled vzorců na pravé straně zobrazuje aktuálně vybrané posouzení. Dvojím kliknutím na čádek se zobrazí detail příslušného posouzení.

Některá posouzení, jako například posouzení srovnávacího napětí, se provádějí v každém napěťovém bodě. U jiných posouzení, jako je například posouzení stability, není třeba rozlišovat mezi napěťovými body.

Náhled vzorců

V této sekci jsou představeny hlavní vzorce pro stanovení mezivýsledků a konečný výpočet kritéria posouzení. Pomocí tlačítka Přepněte zobrazení vzorců v dolní části můžete přepínat mezi symboly vzorců nebo číselnými hodnotami. Pro přepnutí na krátkou verzi s rovnicí posouzení klikněte na tlačítko Shrňte zobrazení vzorců .

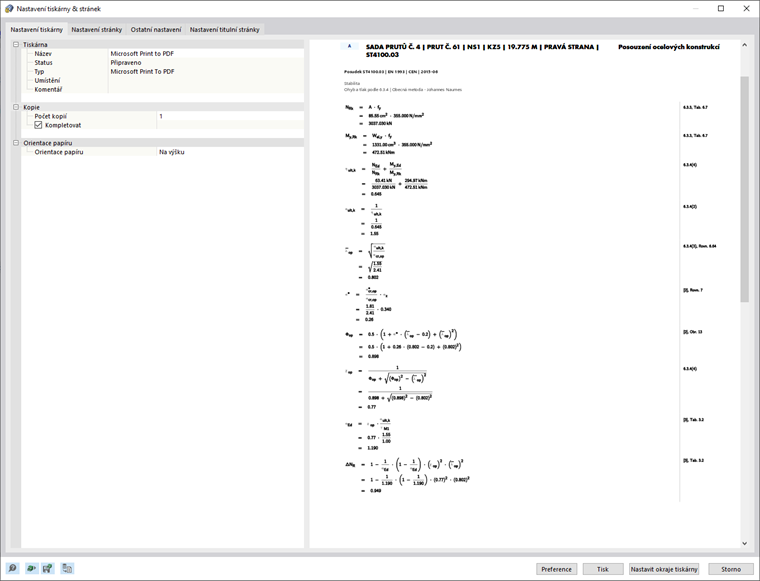

Pro vybrané zobrazení vzorců lze také vytisknout obrázky. Kliknutím na tlačítko Ihned k vytištění můžete přímo vytisknout obrázek, nebo ho přenést do tiskového protokolu.

Tlačítko Pohled na model můžete použít pro zobrazení modelu místo zobrazení vzorců. To umožňuje rychle najít vybrané místo posouzení v modelu konstrukce.
