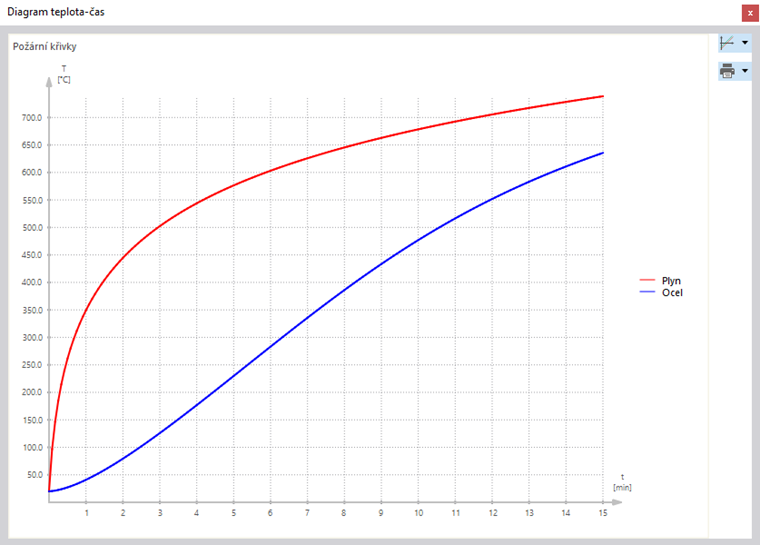

Pro doložení požární odolnosti může být v přídavném modulu Ocelové posouzení vypočítána rozhodující teplota oceli v čase posouzení. Základní parametry a použitou teplotní křivku nastavíte v Nastavení požární odolnosti. Po provedení posouzení si můžete zobrazení průběhy teplot plynu a oceli v teplotně-časovém diagramu.
K teplotně-časovému diagramu se dostanete pomocí tlačítka
v Podrobnosti posouzení nebo pomocí stejného tlačítka při výběru posouzení požární odolnosti v Výsledková tabulka.
_cs.png?mw=760&hash=035ac7c1e60d32e2cc49d66c2ebf55aa0e572b3e)
Pomocí tlačítka
můžete přepnout osu y a x z lineární na logaritmickou stupnici.
Pokud chcete například diagram vytisknout do protokolu tisku, můžete to provést pomocí tlačítka
. K dispozici jsou různé možnosti, které jsou popsány také v příslušné části příručky pro RFEM 6 a v kapitole Tisk grafiky. Je třeba poznamenat, že tisk této grafiky je k dispozici pouze jako momentový snímek a automaticky se neaktualizuje při změně modelu.

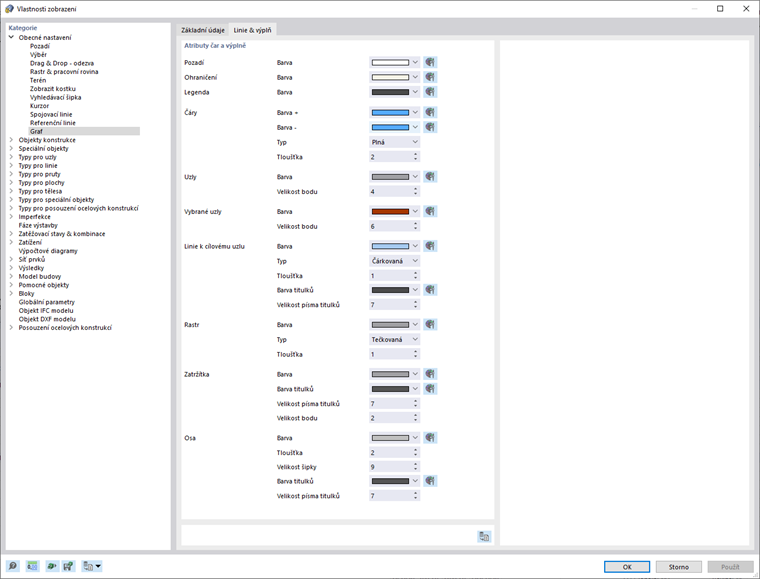

Pravým kliknutím na povrch diagramu otevřete kontextovou nabídku, kde máte k dispozici další možnosti přizpůsobení diagramu. Položka nabídky 'Nastavení diagramu' vás přivede přímo ke vhodnému záznamu v Vlastnosti zobrazení. Zde si mimo jiné můžete uživatelsky přizpůsobit barvy a velikosti písma použité v diagramu.
_cs.png?mw=760&hash=8aae6e208a39c26663230f9391ec3b9c78c855bd)
