W przypadku obliczeń odporności ogniowej, w module dodatkowym Wymiarowanie stali można obliczyć decydującą temperaturę stali w momencie przeprowadzania obliczeń. Użytkownik definiuje podstawowe parametry oraz krzywą temperatury używaną w Konfiguracja przeciwpożarowa. Po zakończeniu obliczeń można wyświetlić krzywe temperatury gazu i stali na wykresie temperatura-czas .
Dostęp do wykresu temperatury od czasu można uzyskać, klikając przycisk
na stronie Szczegóły obliczeń lub używając tego samego przycisku po wybraniu metody odporności ogniowej w Tabela wyników.
Za pomocą przycisku

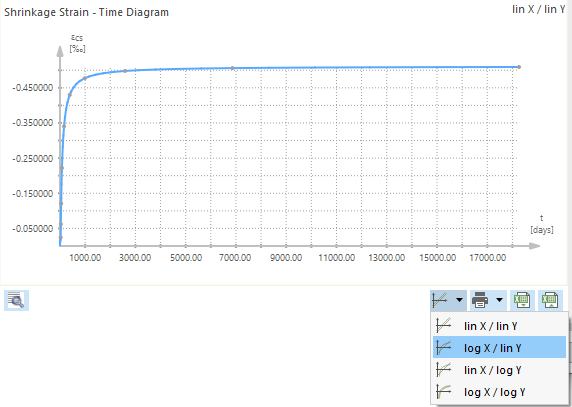

można przełączać rzędne i odcięte ze skali liniowej na skalę logarytmiczną.
Na przykład, po otwarciu wykresu Aby np. wydrukować go w protokole, należy kliknąć przycisk
. Dostępne są tu różne opcje, które również zostały opisane w odpowiedniej sekcji instrukcji obsługi programu RFEM 6 oraz w rozdziale Wydruk grafiki. Należy pamiętać, że wydruk tej grafiki jest dostępny tylko jako migawka i nie jest automatycznie aktualizowany, nawet w przypadku modyfikacji modelu.

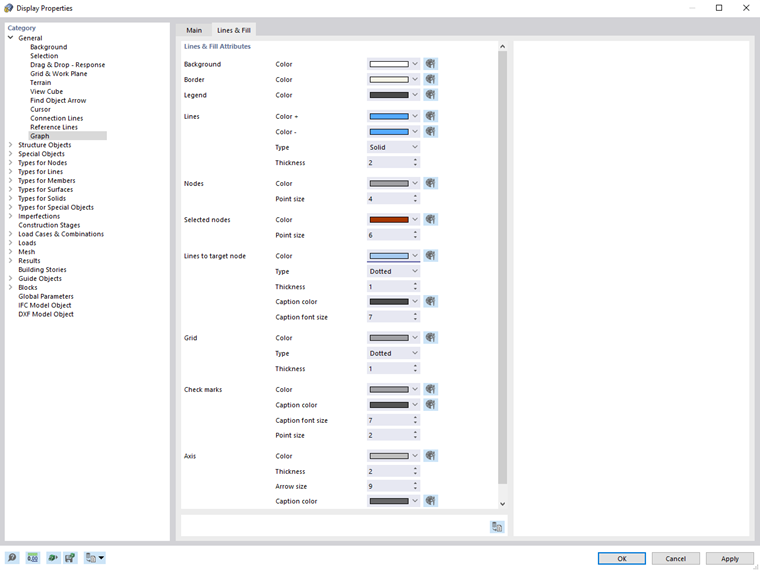

Kliknięcie interfejsu wykresu prawym przyciskiem myszy powoduje otwarcie menu kontekstowego, w którym dostępne są dodatkowe opcje dostosowywania wykresu. Pozycja 'Ustawienia wykresu' prowadzi bezpośrednio do odpowiedniego wpisu we właściwościach wyświetlania . Można tu między innymi zdefiniować kolory i rozmiary czcionek stosowanych na wykresie.
