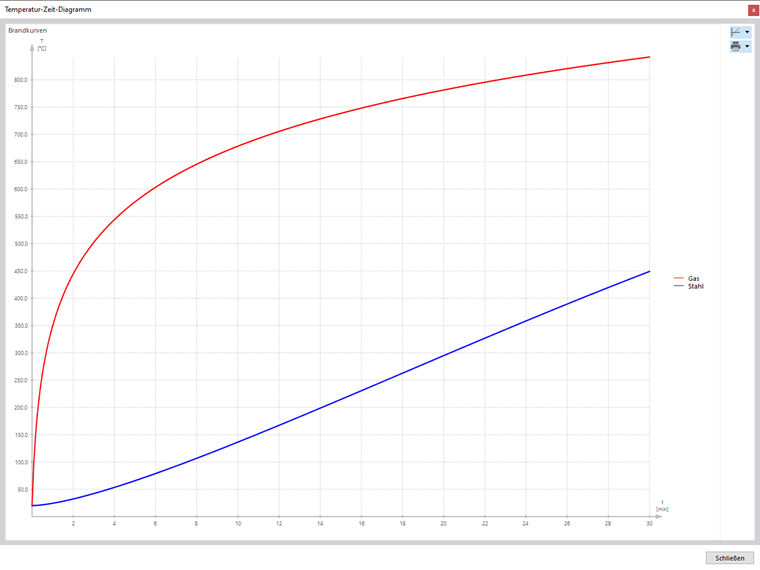

Para comprovantes de resistência ao fogo, a temperatura do aço relevante no momento da prova pode ser calculada na extensão de dimensionamento de aço. Os principais parâmetros e a curva de temperatura utilizada são definidos na Configuração de proteção contra incêndio. Após a conclusão da prova, você pode visualizar as curvas de temperatura do gás e do aço no Diagrama Tempo-Temperatura.
Você pode acessar o Diagrama Tempo-Temperatura através do botão
nos Detalhes da comprovação ou através do mesmo botão ao selecionar uma comprovação de proteção contra incêndio na Tabela de resultados.
Com o botão
, você pode alternar a ordenada e a abscissa de uma escala linear para uma logarítmica.
Se você desejar imprimir o diagrama, por exemplo, no protocolo de impressão, pode fazê-lo através do botão
. Aqui estão disponíveis várias opções, que também são descritas na seção correspondente do manual para RFEM 6 e no capítulo Impressão gráfica. É importante notar que a impressão deste gráfico está disponível apenas como uma captura de momento e não se atualiza automaticamente quando o modelo é alterado.

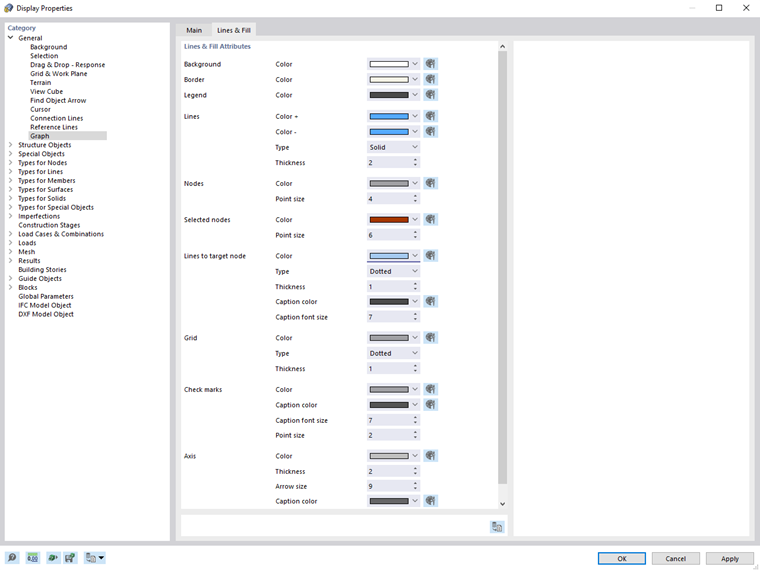

Com um clique direito na superfície do diagrama, você acessa o menu de contexto, onde são disponibilizadas mais opções para ajustar o diagrama. O item de menu 'Configurações do diagrama' leva você diretamente à entrada correspondente nas Propriedades de exibição. Lá, por exemplo, as cores e tamanhos de fonte usados no diagrama podem ser definidos de forma personalizada.
