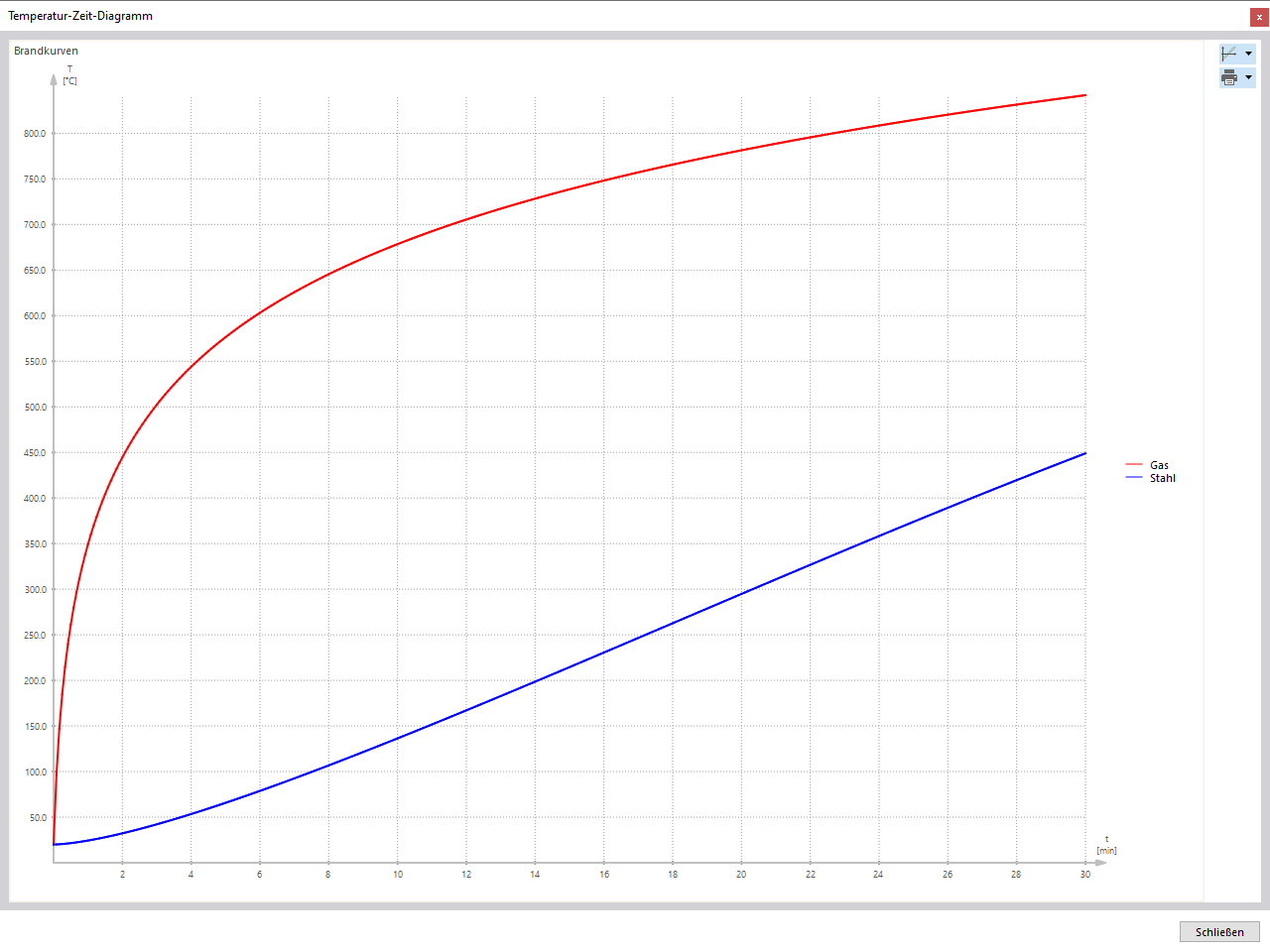

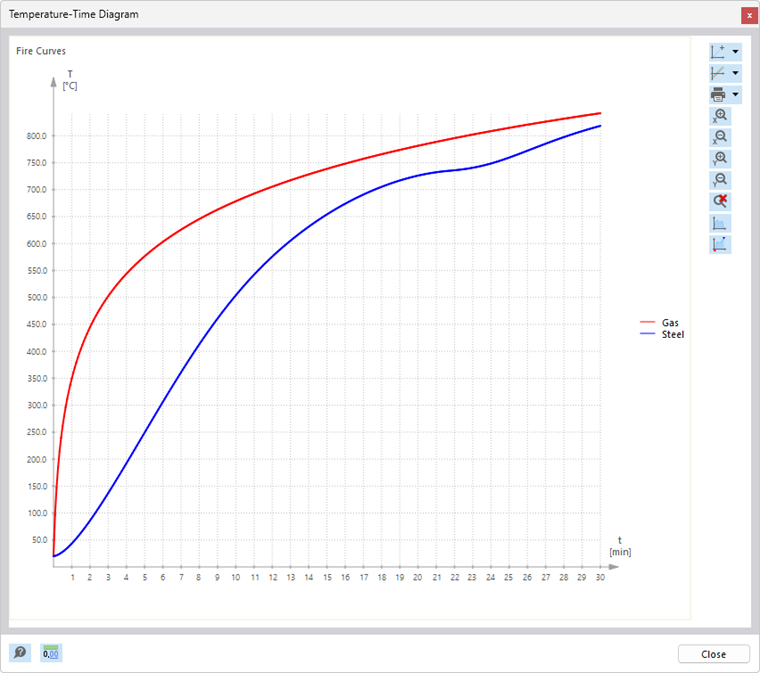

Per le verifiche antincendio, è possibile calcolare la temperatura determinante dell'acciaio al momento della verifica nell'add-on Verifica acciaio. Definisci i parametri essenziali e la curva di temperatura utilizzata nella Configurazione protezione antincendio. Dopo il progetto, è possibile visualizzare le curve di temperatura del gas e dell'acciaio nel diagramma temperatura-tempo .
È possibile accedere al diagramma temperatura-tempo facendo clic sul pulsante
in Dettagli progetto o utilizzando lo stesso pulsante quando si seleziona un progetto di resistenza al fuoco nella Tabella dei risultati.
Utilizzare il pulsante
per cambiare l'ordinata e l'ascissa da una scala lineare a una logaritmica.
Ad esempio, se si apre il diagramma Ad esempio, se si desidera stamparlo nella relazione di calcolo, fare clic sul pulsante
. Qui sono disponibili varie opzioni, che sono descritte anche nella sezione corrispondente del manuale di RFEM 6 e nel capitolo Grafico di calcolo. Si prega di notare che la stampa di questo grafico è disponibile solo come istantanea e non viene aggiornata automaticamente anche se il modello viene modificato.

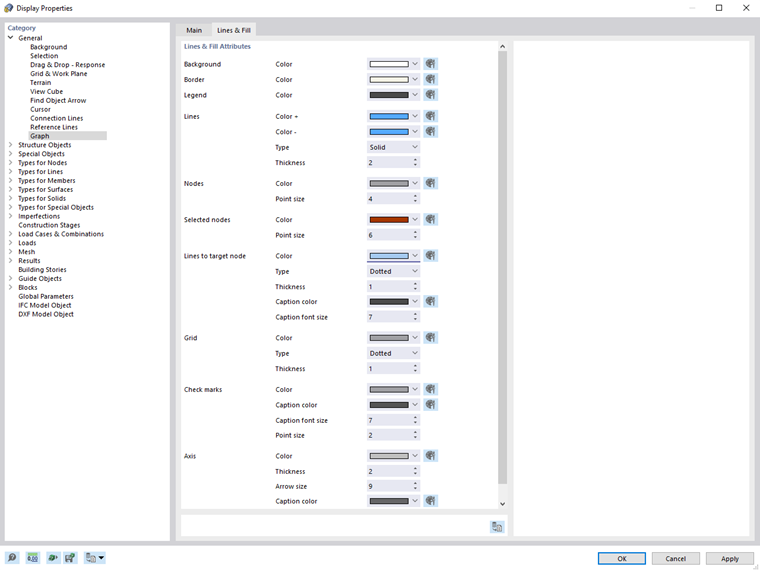

Fare clic con il pulsante destro del mouse sull'interfaccia del diagramma per aprire il menu di scelta rapida, che fornisce ulteriori opzioni per la regolazione del diagramma. La voce di menu 'Impostazioni diagramma' conduce direttamente alla voce corrispondente nelle Proprietà di visualizzazione . Tra le altre cose, è possibile definire i colori e le dimensioni dei caratteri utilizzati nel diagramma.
