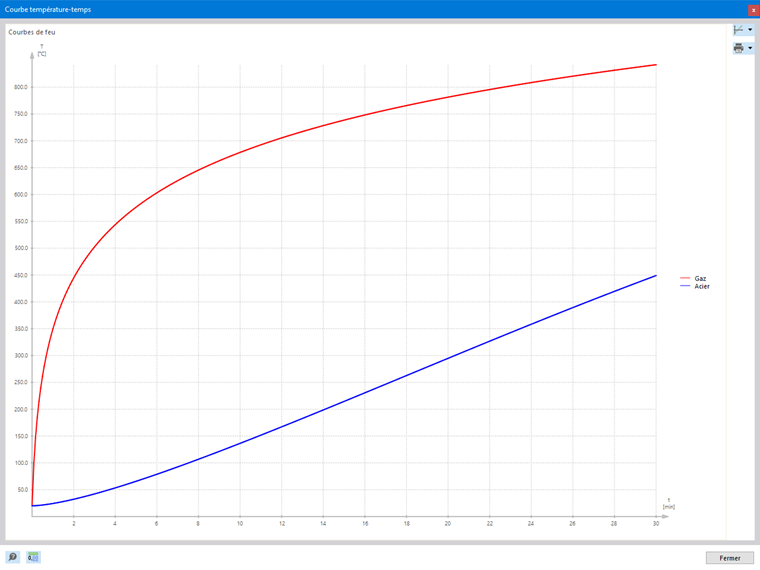

Pour les justificatifs de protection incendie, dans l'add-on Calcul de structure en acier, la température de l'acier pertinente au moment du calcul peut être déterminée. Les principaux paramètres ainsi que la courbe de température utilisée sont définis dans la Configuration de protection incendie. Après l'exécution du calcul, vous pouvez afficher les courbes de température du gaz et de l'acier dans le diagramme température-temps.
Vous pouvez accéder au diagramme température-temps via le bouton
dans les Détails du calcul ou via le même bouton en sélectionnant un justificatif de protection incendie dans le Tableau des résultats.
Avec le bouton
, vous pouvez basculer l'ordonnée et l'abscisse d'une échelle linéaire à une échelle logarithmique.
Si vous souhaitez par exemple imprimer le diagramme dans le rapport d'impression, vous pouvez le faire avec le bouton
. Différentes options sont disponibles ici, qui sont également décrites dans la section correspondante du manuel pour RFEM 6 et dans le chapitre Impression graphique. Il est à noter que l'impression de ce graphique est uniquement disponible comme instantané et ne se met pas à jour automatiquement en cas de modification du modèle.
Avec un clic droit sur la surface du diagramme, vous accédez au menu contextuel où d'autres options d'ajustement du diagramme sont disponibles. Le point de menu 'Paramètres du diagramme' vous mène directement à l'entrée correspondante dans les Propriétés d'affichage. Là, vous pouvez notamment définir de manière personnalisée les couleurs et les tailles de police utilisées dans le diagramme.
