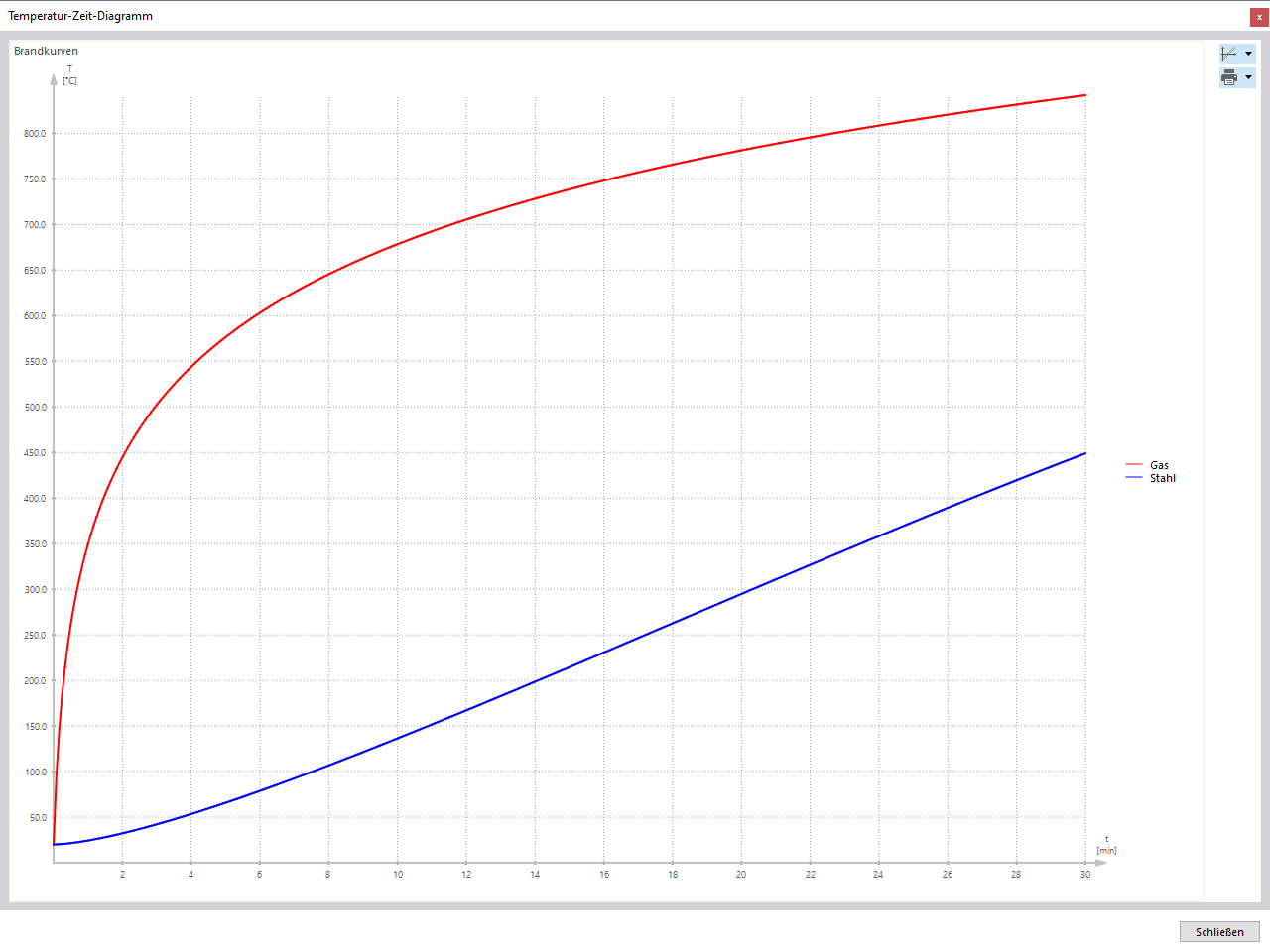

在防火证明中，可以计算在证明时间点的关键钢材温度。主要参数以及采用的温度曲线在Brandschutzkonfigurationen中规定。设计完成后，气体和钢材的温度变化可以在温度-时间图中显示。要打开此窗口，请点击表格中用于Ausnutzungen an Stäben或Nachweisdetails对话框的工具栏中的按钮
。

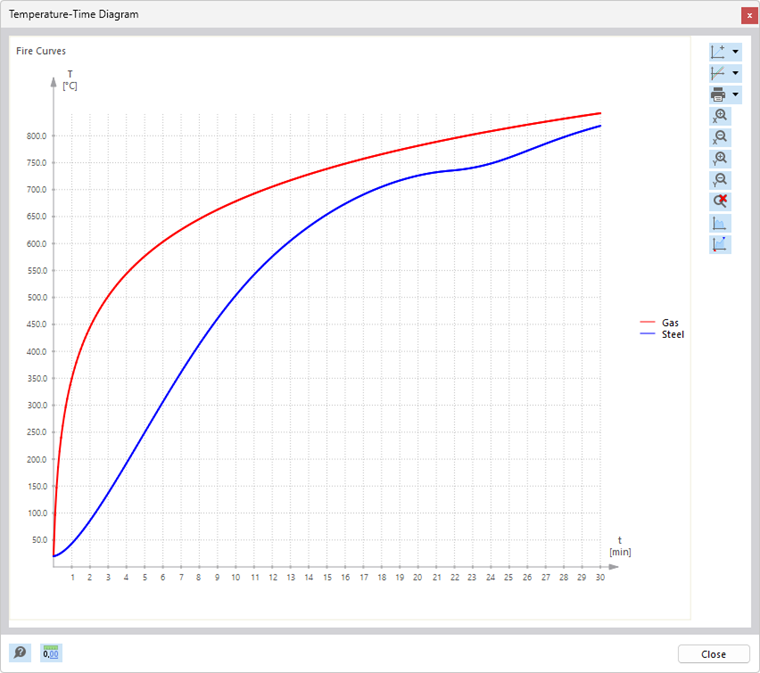

如果在表格或证明详细信息中选择了防火证明，则在“温度-时间图”窗口中将显示火曲线。
通过列表按钮
，您可以切换纵坐标和横坐标，或从线性刻度切换到对数刻度。
打印图表
使用列表按钮
，您可以直接打印图表、保存为PDF或传递到输出报告。需要注意的是，此图形的打印仅作为快照提供，即使模型发生更改也不会自动更新。
更改布局
如果您想更改图表的颜色和字体大小，请在图表区域上单击鼠标右键。在包含各种图表调整选项的上下文菜单中，选择条目图表设置。然后，您可以在“显示属性”对话框中进行更改。
