Temperatur-Zeit-Diagramm

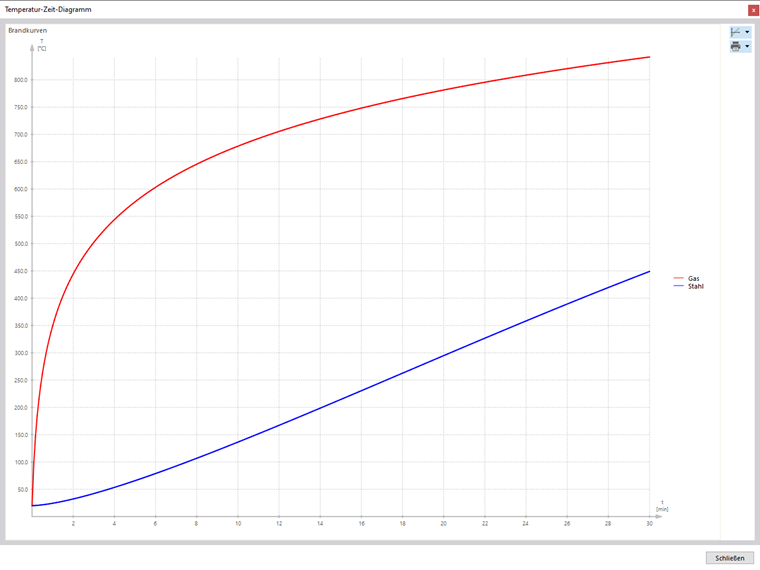

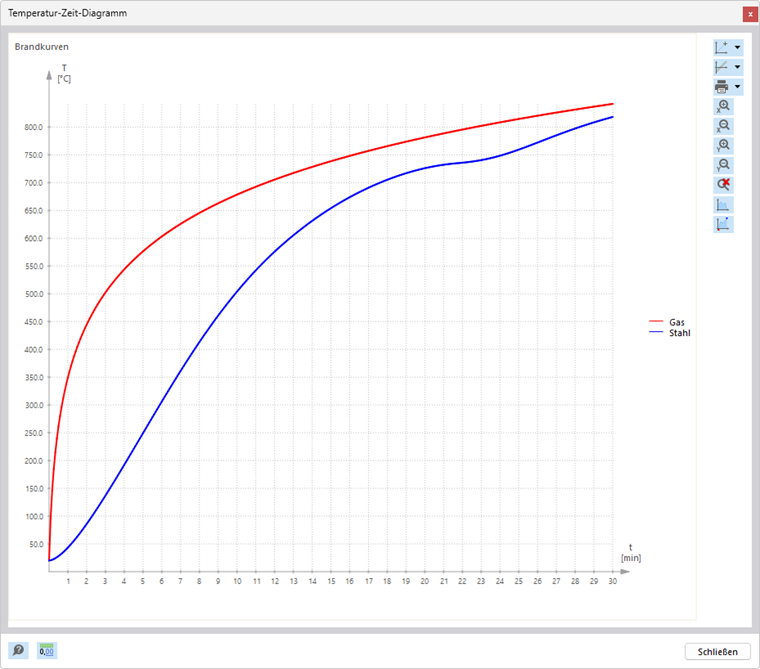

Für Brandschutznachweise kann im Add-On Stahlbemessung die zum Nachweiszeitpunkt maßgebende Stahltemperatur berechnet werden. Die wesentlichen Parameter sowie die genutzte Temperaturkurve legen Sie in der Brandschutzkonfiguration fest. Nach erfolgtem Nachweis können Sie sich die Temperaturverläufe von Gas und Stahl im Temperatur-Zeit-Diagramm anzeigen lassen.

Das Temperatur-Zeit-Diagramm erreichen Sie über die Schaltfläche Temperatur-Zeit-Diagramm in den Nachweisdetails oder über die gleiche Schaltfläche bei Auswahl eines Brandschutznachweises in der Ergebnistabelle.

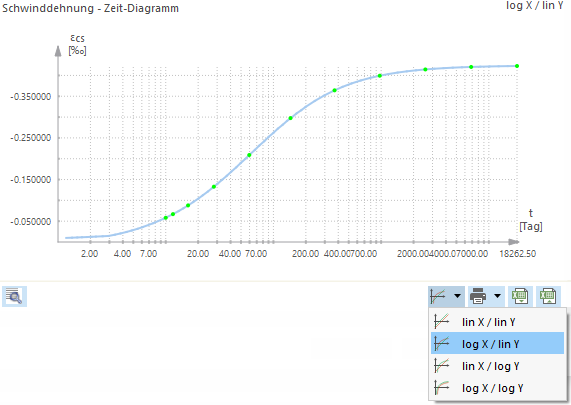

Über die Schaltfläche Lineare oder Logarithmische Skala können Sie die Ordinate und Abszisse von einer linearen zu einer logarithmischen Skala umschalten.

Wenn Sie das Diagramm z. B. in das Ausdruckprotokoll drucken möchten, können Sie dies über die Schaltfläche Sofort Drucken erledigen. Hier stehen verschiedene Optionen zu Verfügung, die auch im zugehörigen Abschnitt des Handbuchs für RFEM 6 und im Kapitel Grafikausdruck beschrieben sind. Zu beachten ist, dass der Druck dieser Grafik lediglich als Momentaufnahme zur Verfügung steht und sich auch bei einer Änderung am Modell nicht automatisch aktualisiert.

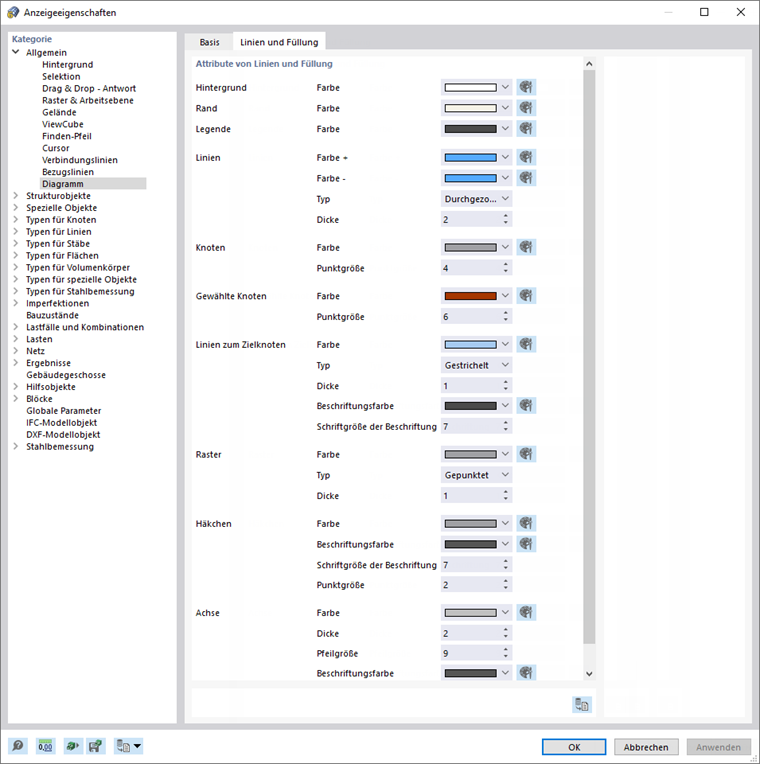

Über einen Rechtsklick auf die Diagrammoberfläche erreichen Sie das Kontextmenü, in dem Ihnen weitere Optionen zur Anpassung des Diagramms zur Verfügung stehen. Der Menüpunkt 'Diagrammeinstellungen' führt Sie direkt zum entsprechenden Eintrag in den Anzeigeeigenschaften. Dort lassen sich unter anderem die im Diagramm genutzten Farben und Schriftgrößen benutzerdefiniert festlegen.
