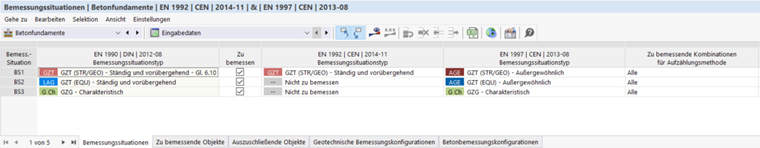

Nella tabella Situazioni di progetto della categoria 'Fondazione in calcestruzzo' sono elencate tutte le situazioni di progetto definite per il modello. Per le fondazioni in calcestruzzo, due norme sono rilevanti per l'assegnazione dei tipi di situazione di progetto:
- EN 1992 per la verifica calcestruzzo
- EN 1997 per le verifiche geotecniche
Le situazioni di progetto sono descritte nel capitolo Situazioni di progetto del manuale RFEM.

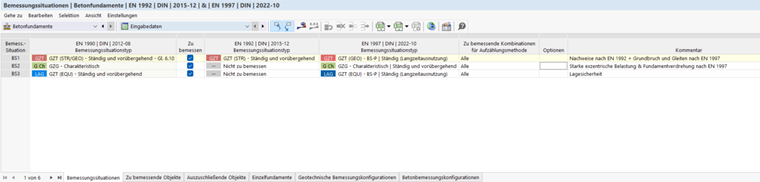

Le verifiche secondo EN 1992 e EN 1997 sono distribuite nelle diverse situazioni di progetto a seconda dello stato limite:
| Situazione di progetto | Verifiche eseguite |
|---|---|
| BS1 – SLU (STR/GEO), eq. 6.10 | Verifiche EN 1992 (flessione, punzonamento, resistenza al taglio, armatura minima, ecc.) e rotura del terreno e scorrimento secondo EN 1997 |
| BS2 – SLE caratteristica | Carico eccentrico elevato e rotazione della fondazione (limitazione dell'apertura delle fughe) secondo EN 1997 |
| BS3 – SLU (EQU) | Equilibrio statico (equilibrio del corpo della fondazione) secondo EN 1997 |

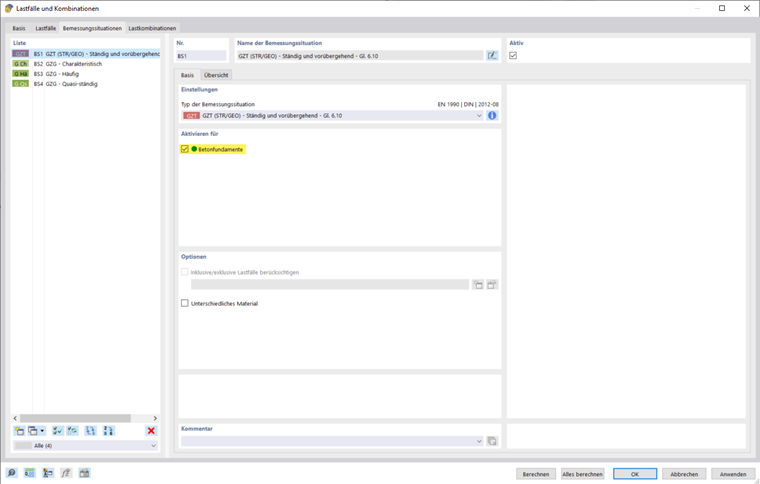

Selezionare situazioni di progetto per fondazione in calcestruzzo
La casella di controllo 'Da verificare' è attivata per impostazione predefinita per tutte le situazioni di progetto. Pertanto, tutte le situazioni di progetto vengono considerate nelle verifiche della fondazione in calcestruzzo. Se si rimuove il segno di spunta da una casella di controllo, la corrispondente situazione di progetto viene disattivata per la verifica calcestruzzo e non vengono eseguite verifiche per questa situazione di progetto.
Le impostazioni nella tabella sono sincronizzate con le specifiche per le situazioni di progetto nel dialogo 'Casi di carico e combinazioni'.
Peso proprio per fondazione in calcestruzzo
Nella scheda 'Casi di carico' del dialogo 'Casi di carico e combinazioni', è possibile specificare per ogni caso di carico se e come deve essere considerato il peso proprio per la fondazione in calcestruzzo. A tal fine, spuntare l'opzione Peso proprio per fondazione in calcestruzzo nella sezione 'Peso proprio'. Viene aggiunta la scheda Fondazione in calcestruzzo.
Nella scheda 'Fondazione in calcestruzzo', è possibile specificare se si deve considerare il peso proprio della struttura di fondazione, il ricoprimento di terreno e l'acqua sotterranea.
Se Ricoprimento di terreno e Acqua sotterranea sono attivati e le loro proprietà sono state definite nel dialogo Proprietà del terreno, i carichi corrispondenti vengono generati automaticamente. Se sono disattivati, è necessario definirli manualmente come carichi aggiuntivi sulla fondazione, se necessario. Una spiegazione di ciò si trova nei capitoli Ricoprimento di terreno e Acqua sotterranea.

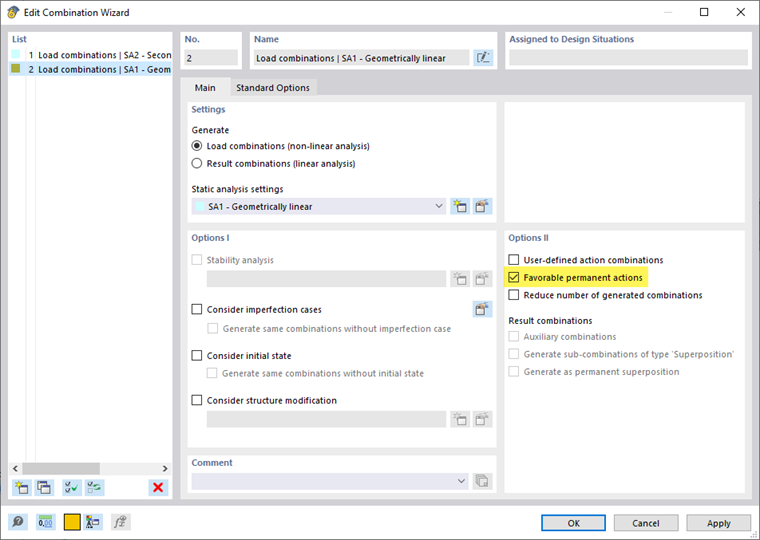

Affinché il peso proprio venga combinato con il coefficiente parziale di sicurezza 1,0 nello stato limite ultimo, attivare la casella di controllo Azioni permanenti favorevoli nella sezione 'Opzioni II' della Creazione guidata di combinazioni.

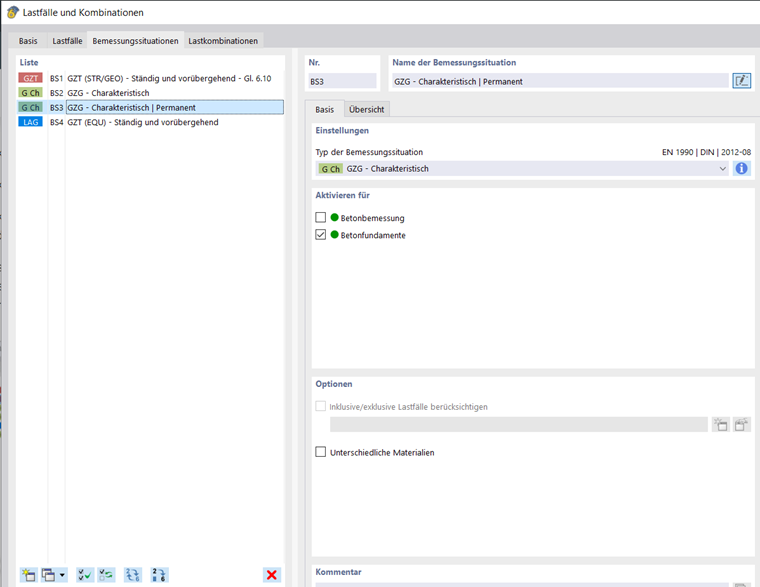

Situazione di progetto per lo scorrimento

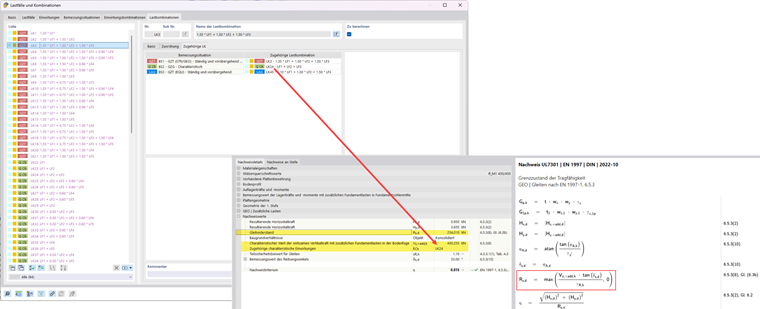

Nella verifica allo scorrimento, il carico verticale ha un effetto stabilizzante (genera l'attrito nella giunzione di base). Un carico ad effetto favorevole non deve essere fattorizzato con i coefficienti SLU, perché ciò aumenterebbe artificialmente la resistenza allo scorrimento e fornirebbe quindi un risultato non sicuro. Pertanto, la forza verticale deve essere applicata con il suo valore caratteristico (non fattorizzato).

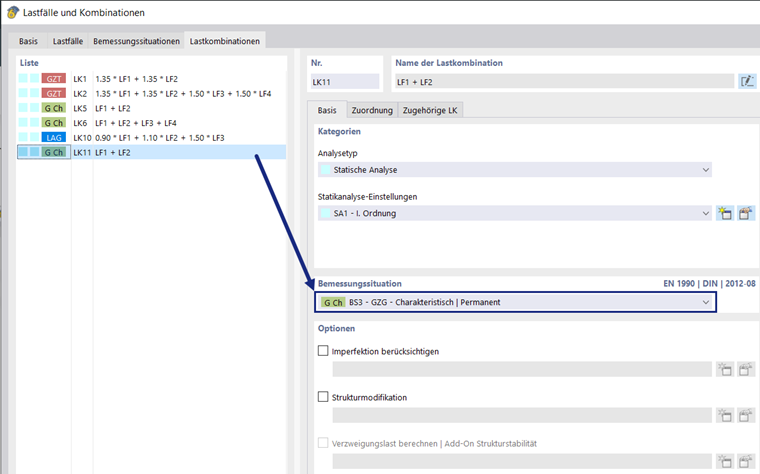

Affinché l'add-on possa determinare questo valore, ad ogni combinazione di carico SLU deve essere assegnata la corrispondente azione caratteristica:

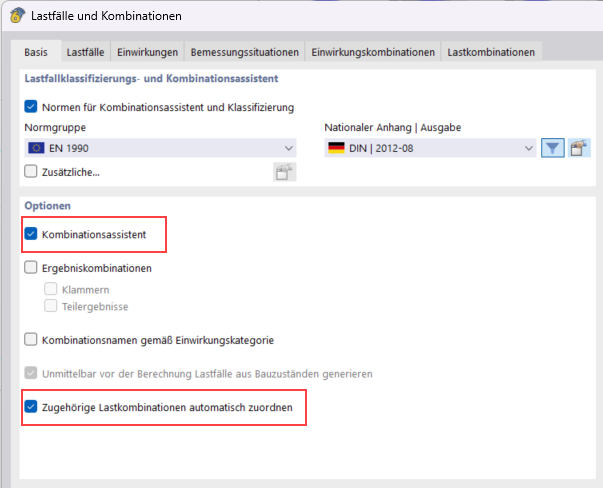

Quando si utilizza la creazione guidata di combinazioni di carico, le combinazioni di carico associate vengono assegnate automaticamente.
