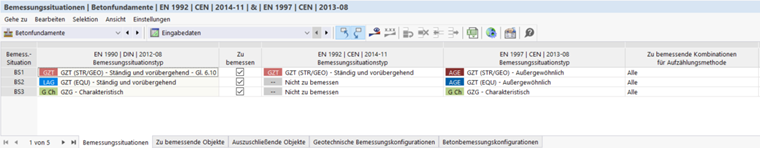

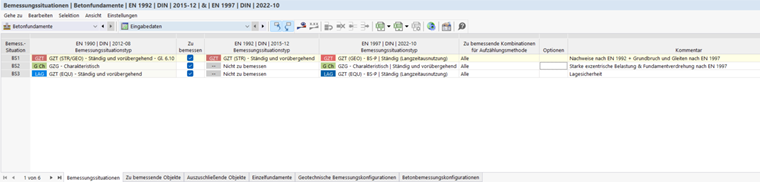

W tabeli Sytuacje obliczeniowe kategorii 'Fundamenty betonowe' wymienione są wszystkie sytuacje obliczeniowe zdefiniowane dla modelu. W przypadku fundamentów betonowych do przyporządkowania typów sytuacji obliczeniowych istotne są dwie normy:
- EN 1992 do projektowania konstrukcji betonowych
- EN 1997 do analiz geotechnicznych
Sytuacje obliczeniowe zostały opisane w rozdziale Sytuacje obliczeniowe podręcznika RFEM.
Analizy według EN 1992 i EN 1997 są rozdzielane na różne sytuacje obliczeniowe w zależności od stanu granicznego:
| Sytuacja obliczeniowa | Przeprowadzane analizy |
|---|---|
| S1 – SGN (STR/GEO), Rów. 6.10 | Analizy według EN 1992 (zginanie, przebicie, nośność na ścinanie, minimalne zbrojenie i inne) oraz zniszczenie podłoża i poślizg według EN 1997 |
| S2 – SGU charakterystyczny | Silne obciążenie mimośrodowe i obrót fundamentu (ograniczenie rozwarcia spoiny) według EN 1997 |
| S3 – SGN (EQU) | Równowaga statyczna (równowaga bryły fundamentu) według EN 1997 |
Wybór sytuacji obliczeniowych dla fundamentów betonowych
Pole wyboru 'Do obliczenia' jest domyślnie aktywne dla wszystkich sytuacji obliczeniowych. Wszystkie sytuacje obliczeniowe są zatem uwzględniane w analizach fundamentów betonowych. Usunięcie znacznika z pola wyboru dezaktywuje daną sytuację obliczeniową dla projektowania fundamentu betonowego i nie są dla niej przeprowadzane żadne analizy.

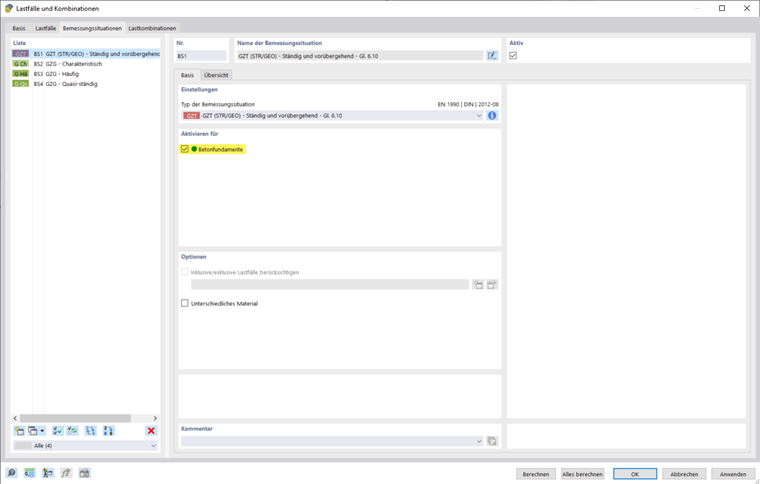

Ustawienia w tabeli są zsynchronizowane z ustawieniami sytuacji obliczeniowych w oknie dialogowym 'Przypadki obciążeń i kombinacje'.
Ciężary własne dla fundamentów betonowych

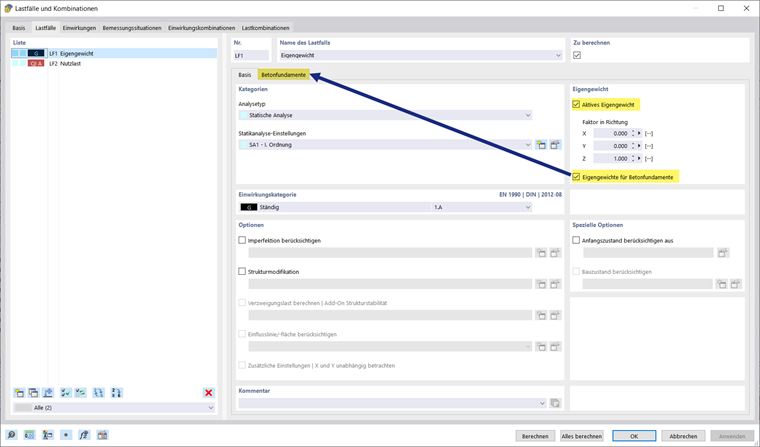

W zakładce 'Przypadki obciążeń' okna dialogowego 'Przypadki obciążeń i kombinacje' można określić dla poszczególnych przypadków, czy i w jaki sposób ma być uwzględniany ciężar własny fundamentów betonowych. W tym celu w sekcji 'Ciężar własny' należy zaznaczyć opcję Ciężary własne dla fundamentów betonowych. Dodana zostanie zakładka Fundamenty betonowe.

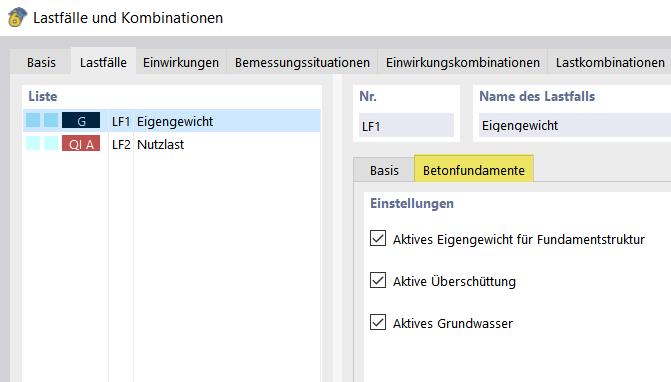

W zakładce 'Fundamenty betonowe' można określić, czy ma być uwzględniany ciężar własny konstrukcji fundamentu, warstwy przykrycia gruntem i wód gruntowych.
Jeżeli warstwa przykrycia gruntem i wody gruntowe są aktywne, a ich właściwości zdefiniowano w oknie dialogowym Właściwości gruntu, odpowiednie obciążenia są generowane automatycznie. Jeśli są one dezaktywowane, należy je w razie potrzeby zdefiniować ręcznie jako dodatkowe obciążenia fundamentu. Wyjaśnienie na ten temat znajduje się w rozdziałach Warstwa przykrycia gruntem i Wody gruntowe.
Aby ciężar własny w stanie granicznym nośności był również kombinowany z częściowym współczynnikiem bezpieczeństwa 1,0, w Asystent kombinacji w sekcji 'Opcje II' należy aktywować pole wyboru Korzystne oddziaływania stałe.
Sytuacja obliczeniowa dla nośności na poślizg
W analizie poślizgu obciążenie pionowe działa stabilizująco (wytwarza tarcie w spoinie fundamentowej). Obciążenie działające korzystnie nie może być poddawane współczynnikom SGN, ponieważ sztucznie zwiększyłoby to nośność na poślizg, a tym samym dałoby niebezpieczny wynik. Dlatego siłę pionową należy przyjmować z jej wartością charakterystyczną (niepodlegającą współczynnikom).

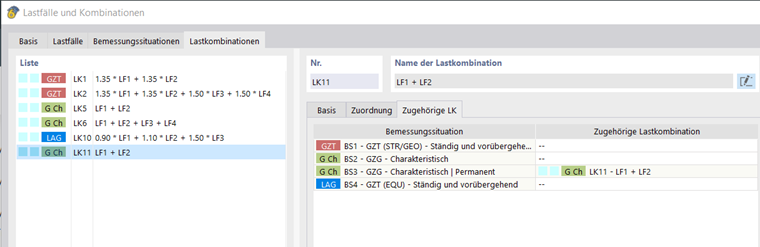

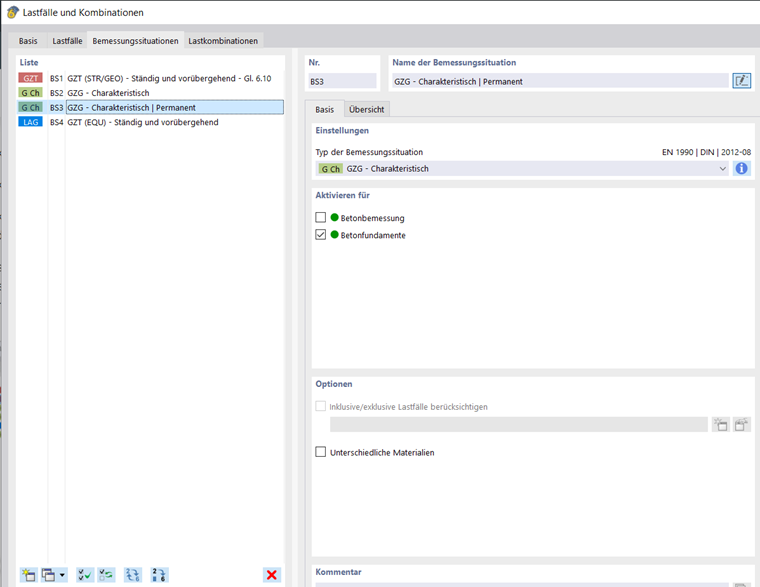

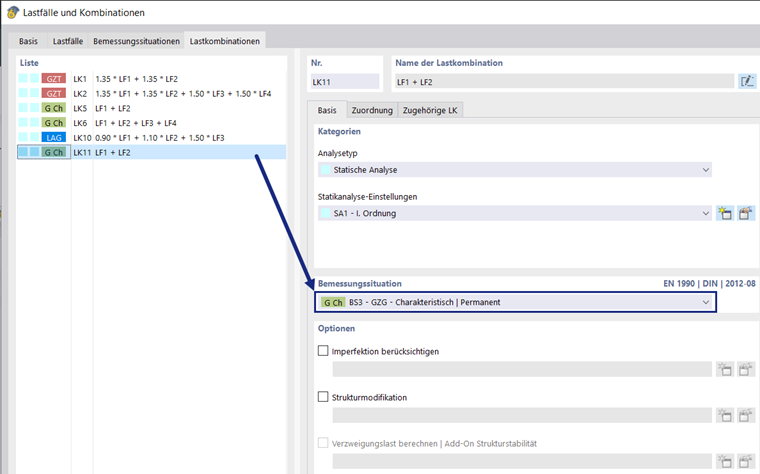

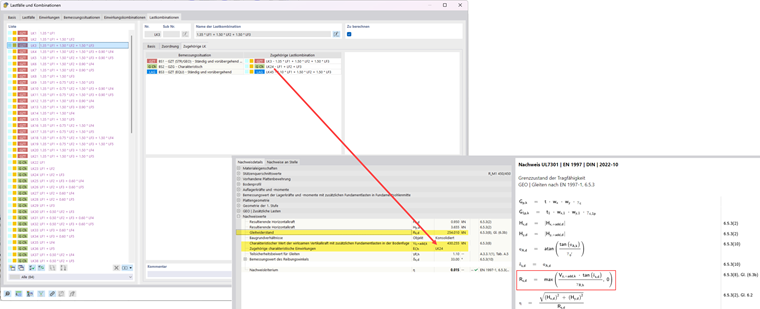

Aby dodatek mógł określić tę wartość, do każdej kombinacji obciążeń SGN należy przypisać odpowiednie oddziaływanie charakterystyczne:

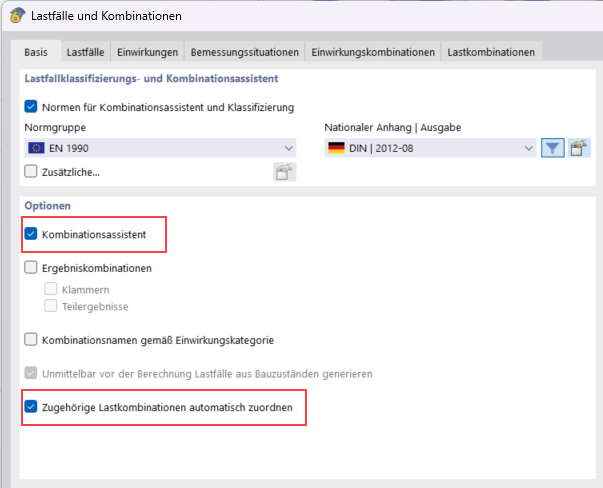

Przy użyciu asystenta kombinacji obciążeń odpowiednie kombinacje obciążeń są przypisywane automatycznie.
