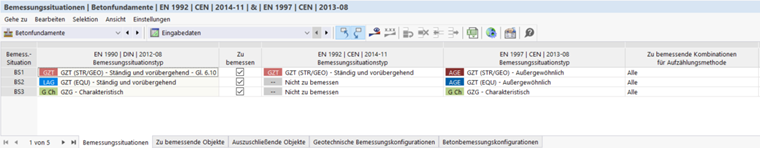

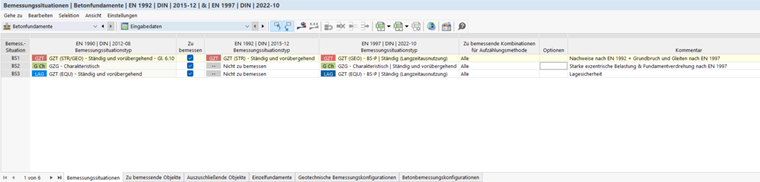

En la tabla Situaciones de proyecto de la categoría 'Cimentación de hormigón' se enumeran todas las situaciones de proyecto definidas para el modelo. Para cimentaciones de hormigón, dos normas son relevantes para la asignación de los tipos de situaciones de proyecto:
- EN 1992 para el cálculo de hormigón
- EN 1997 para el proyecto geotécnico
Las situaciones de proyecto se describen en el capítulo Situaciones de proyecto del manual de RFEM.
Los proyectos según EN 1992 y EN 1997 se distribuyen en diferentes situaciones de proyecto según el estado límite:
| Situación de proyecto | Proyectos realizados |
|---|---|
| BS1 – ELU (STR/GEO), Gl. 6.10 | Proyectos EN 1992 (flexión, punzonamiento, resistencia al corte, armadura mínima, etc.) así como fallo del terreno y deslizamiento según EN 1997 |
| BS2 – ELS característico | Carga excéntrica fuerte y rotación de la cimentación (limitación de la junta abierta) según EN 1997 |
| BS3 – ELU (EQU) | Equilibrio estático (equilibrio del cuerpo de la cimentación) según EN 1997 |

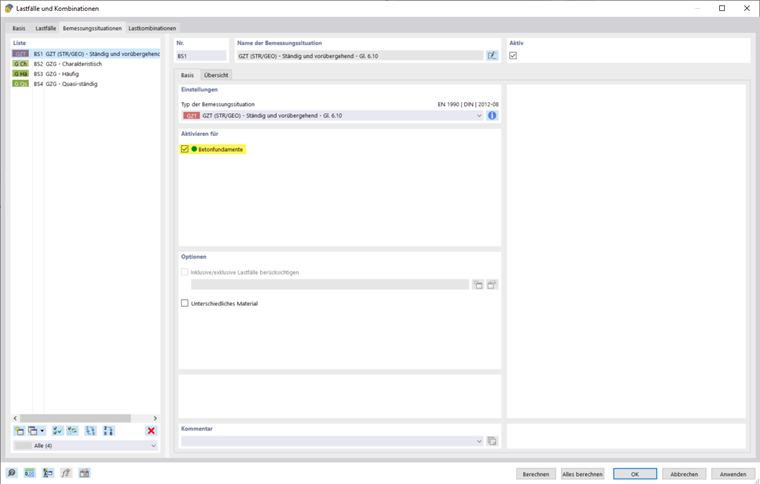

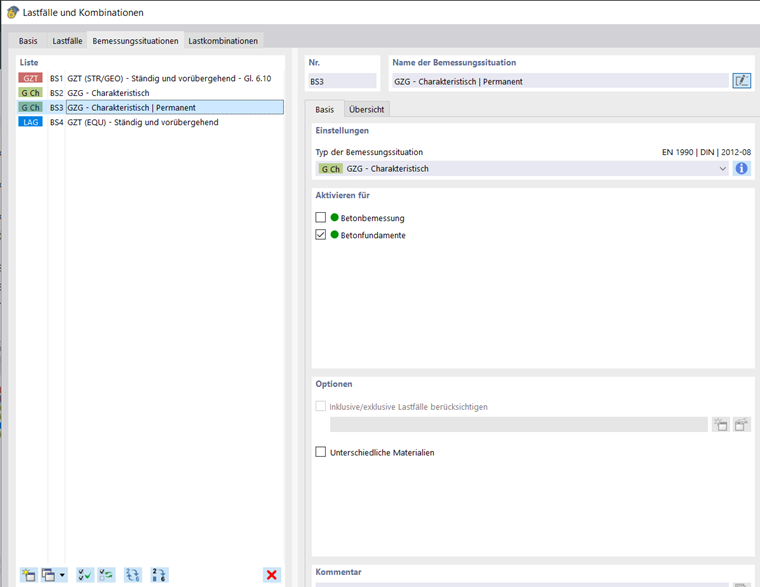

Seleccionar situaciones de proyecto para cimentación de hormigón
La casilla de verificación 'A calcular' está activada por defecto para todas las situaciones de proyecto. De este modo, se analizan todas las situaciones de proyecto en los proyectos de cimentación de hormigón. Si desactiva la casilla de verificación, la situación de proyecto correspondiente se desactiva para el cálculo de hormigón y no se realizan proyectos para esta situación de proyecto.
La configuración en la tabla está sincronizada con las especificaciones para las situaciones de proyecto en el diálogo 'Casos de carga y combinaciones'.
Pesos propios para cimentación de hormigón

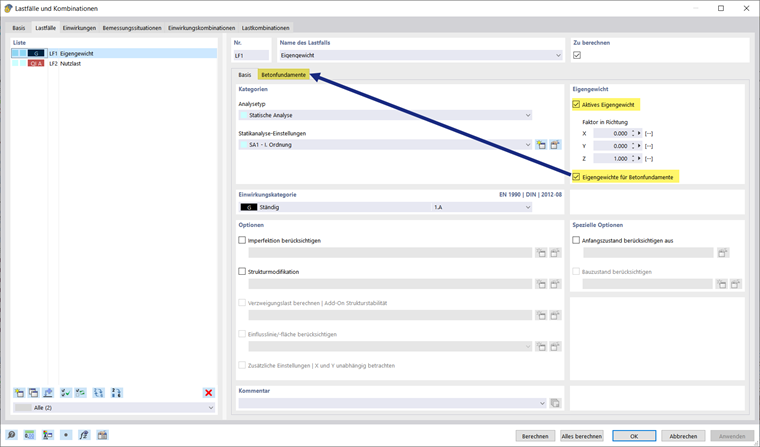

En la pestaña 'Casos de carga' del diálogo 'Casos de carga y combinaciones', puede especificar por caso de carga si se debe considerar el peso propio para cimentación de hormigón y cómo. Para ello, marque la opción Pesos propios para cimentación de hormigón en la sección 'Peso propio'. Se añade la pestaña Cimentación de hormigón.

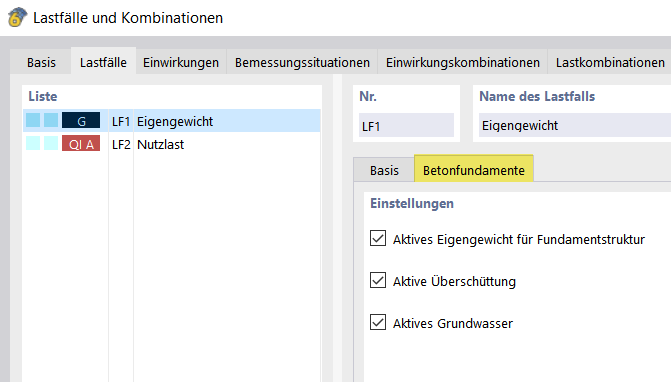

En la pestaña 'Cimentación de hormigón', puede especificar si se debe considerar el peso propio de la estructura de cimentación, del recubrimiento de tierra y del agua subterránea.
Si el recubrimiento de tierra y el agua subterránea están activados y sus propiedades se han definido en el diálogo Propiedades del terreno, las cargas correspondientes se generan automáticamente. Si están desactivados, debe definirlos manualmente como cargas de cimentación adicionales si es necesario. Encontrará una explicación al respecto en los capítulos Recubrimiento de tierra y Agua subterránea.

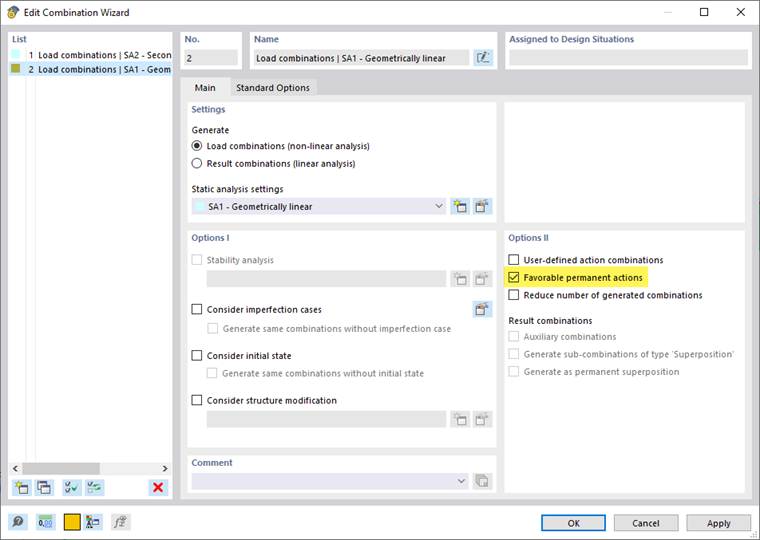

Para que el peso propio en el estado límite último también se combine con el coeficiente parcial de seguridad 1.0, active en el Asistente para combinaciones en la sección 'Opciones II' la casilla de verificación Acciones permanentes favorables.
Combinaciones de cargas características asociadas

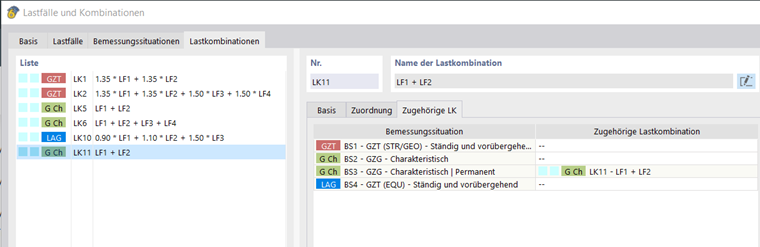

Para los proyectos geotécnicos Fallo del terreno y Deslizamiento es necesario asignar a cada combinación de cargas ELU una combinación de cargas característica (ELS) asociada. Puede hacerlo en la pestaña Casos de carga y combinaciones. La combinación ELS es necesaria para calcular correctamente la excentricidad de carga y la resistencia al corte. Sin esta asignación, no se pueden realizar los proyectos correspondientes.

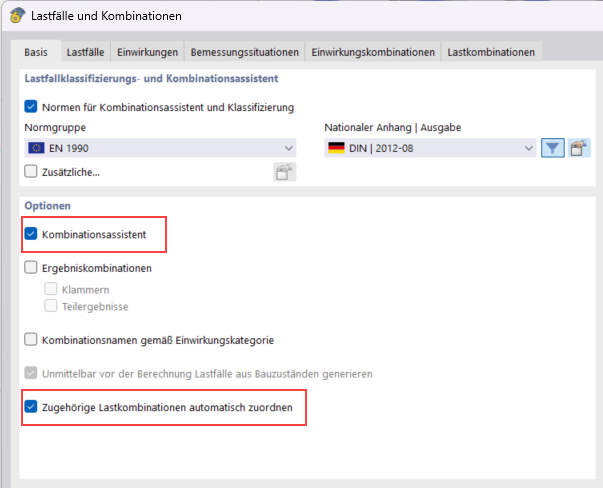

Si utiliza el Asistente para combinaciones de carga, las combinaciones de cargas asociadas se asignan automáticamente.
