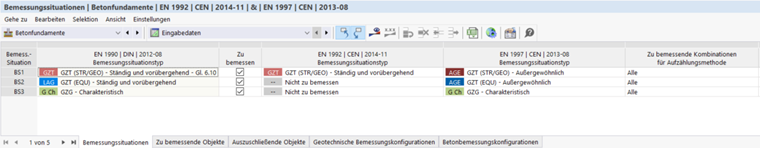

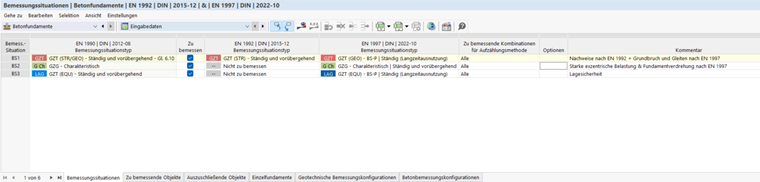

V tabulce Návrhové situace kategorie 'Betonové základy' jsou uvedeny všechny návrhové situace, které byly pro model definovány. U betonových základů jsou pro přiřazení typů návrhových situací relevantní dvě normy:
- EN 1992 pro posouzení betonu
- EN 1997 pro geotechnická posouzení
Návrhové situace jsou popsány v kapitole Bemessungssituationen manuálu k programu RFEM.
Posouzení podle EN 1992 a EN 1997 se v závislosti na mezním stavu rozdělují do různých návrhových situací:
| Návrhová situace | Prováděná posouzení |
|---|---|
| NS1 – MSU (STR/GEO), rov. 6.10 | Posouzení podle EN 1992 (ohyb, protlačení, únosnost ve smyku, minimální vyztužení aj.) jakož i únosnost základové půdy a posouzení na usmyknutí podle EN 1997 |
| NS2 – MSP charakteristická | Silné excentrické zatížení a pootočení základu (omezení otevřené spáry) podle EN 1997 |
| NS3 – MSU (EQU) | Stabilita polohy (rovnováha základového tělesa) podle EN 1997 |
Výběr návrhových situací pro betonové základy

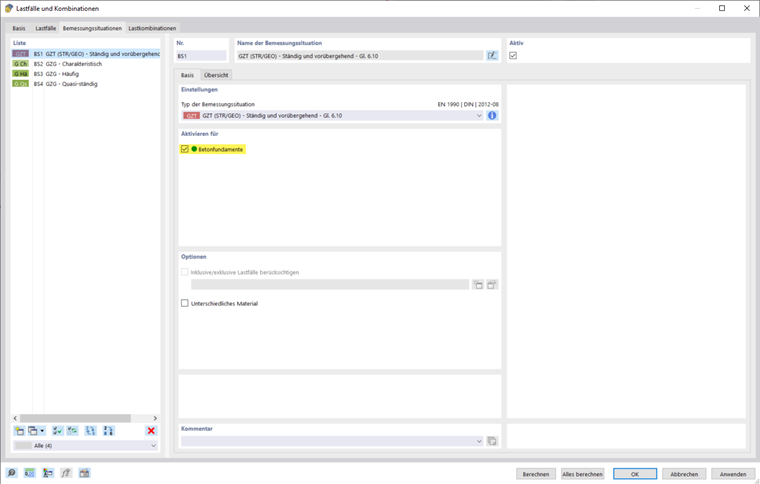

Zaškrtávací pole 'Posoudit' je ve výchozím nastavení aktivováno pro všechny návrhové situace. Tím se při posouzení betonových základů zohlední všechny návrhové situace. Pokud zaškrtnutí zrušíte, bude příslušná návrhová situace pro posouzení betonových základů deaktivována a pro tuto návrhovou situaci se neprovedou žádná posouzení.
Nastavení v tabulce jsou synchronizována s údaji o návrhových situacích v dialogu 'Zatěžovací stavy a kombinace'.
Vlastní tíhy pro betonové základy

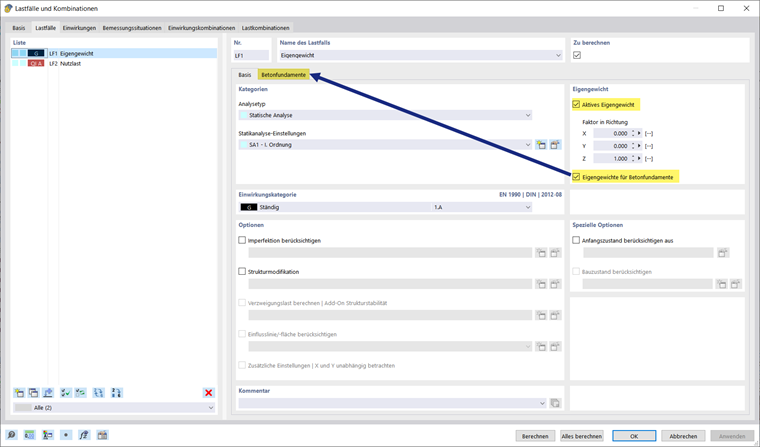

V záložce 'Zatěžovací stavy' dialogu 'Zatěžovací stavy a kombinace' můžete pro každý zatěžovací stav stanovit, zda a jak se má zohlednit vlastní tíha betonových základů. Za tímto účelem zaškrtněte v sekci 'Vlastní tíha' volbu Vlastní tíhy pro betonové základy. Přidá se záložka Betonové základy.

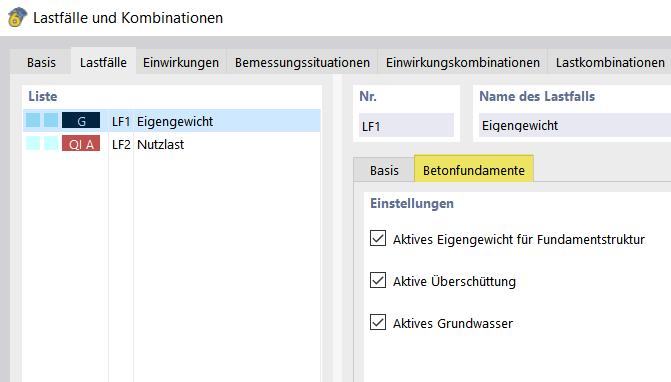

V záložce 'Betonové základy' můžete stanovit, zda se má zohlednit vlastní tíha základové konstrukce, zásypu a podzemní vody.
Pokud jsou zásyp a podzemní voda aktivovány a jejich vlastnosti byly definovány v dialogu Bodeneigenschaften, příslušná zatížení se vygenerují automaticky. Pokud jsou deaktivovány, musíte je případně definovat ručně jako přídavná zatížení základu. Vysvětlení naleznete v kapitolách Überschüttung a Grundwasser.

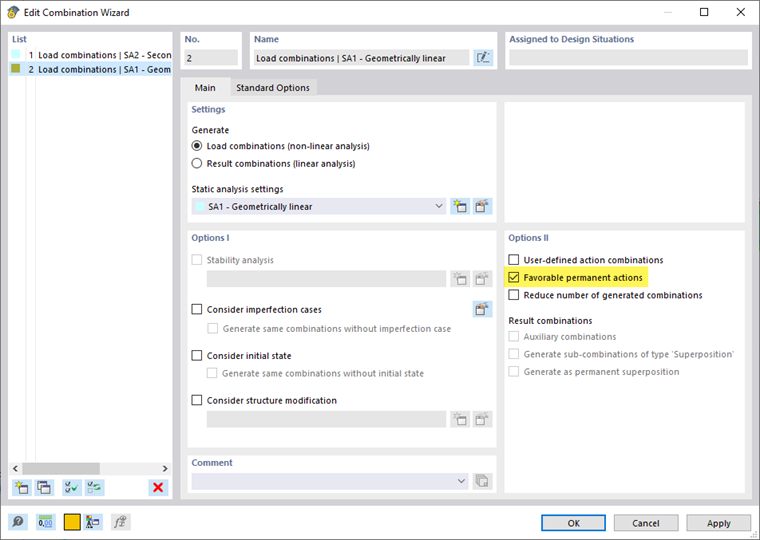

Aby se vlastní tíha v mezním stavu únosnosti kombinovala i s dílčím součinitelem spolehlivosti 1,0, aktivujte v Kombinationsassistenten v sekci 'Možnosti II' zaškrtávací pole Příznivá stálá zatížení.

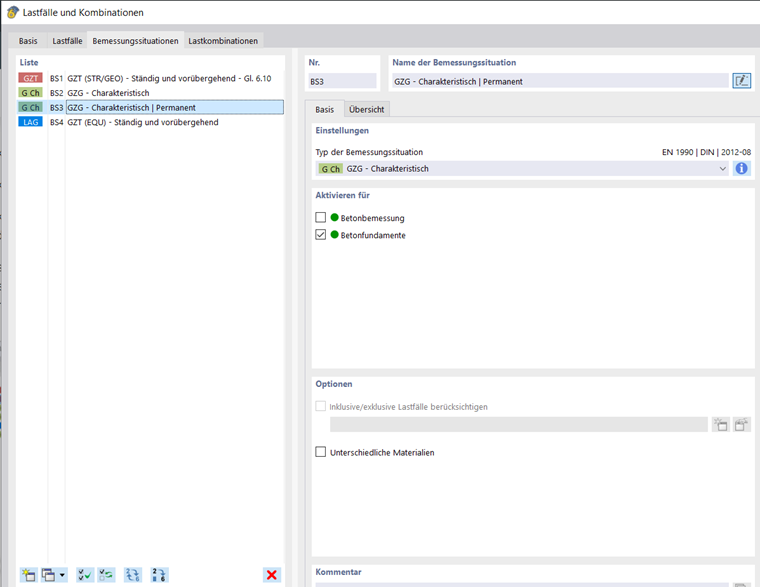

Návrhová situace pro stabilitu proti usmyknutí
Při posouzení na usmyknutí působí svislé zatížení stabilizačně (vyvolává tření v základové spáře). Příznivě působící zatížení nesmí být násobeno součiniteli MSU, protože by to uměle zvýšilo odpor proti usmyknutí a vedlo k nespolehlivému výsledku. Proto je třeba svislou sílu uvažovat její charakteristickou (nenásobenou) hodnotou.

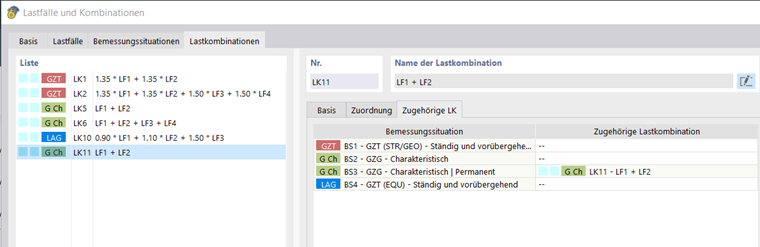

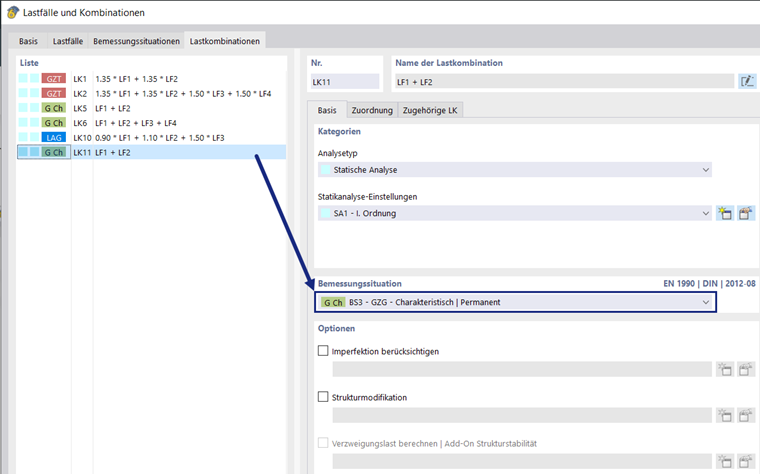

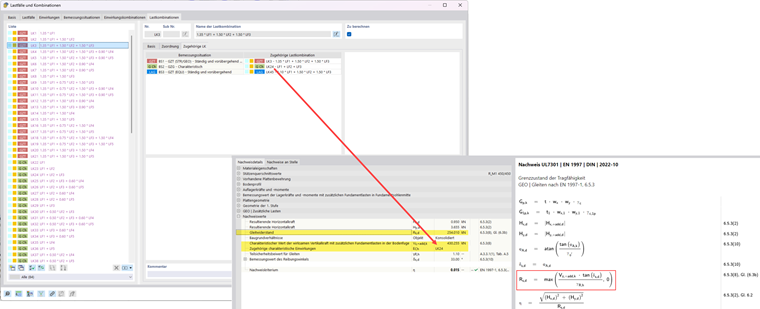

Aby mohl addon tuto hodnotu stanovit, musí být ke každé kombinaci zatížení MSU přiřazen příslušný charakteristický účinek:

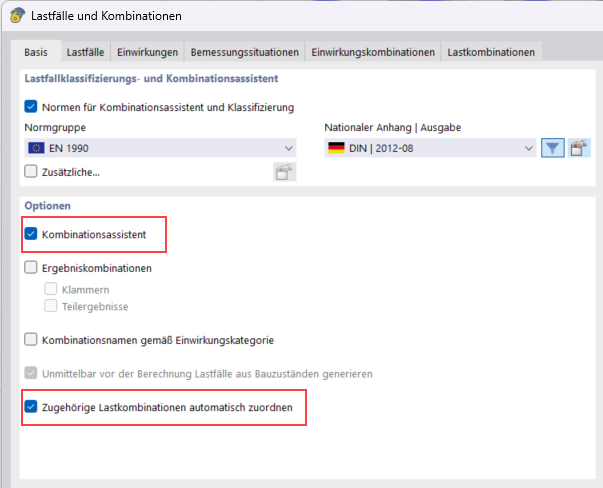

Při použití asistenta kombinací zatížení se příslušné kombinace zatížení přiřadí automaticky.
