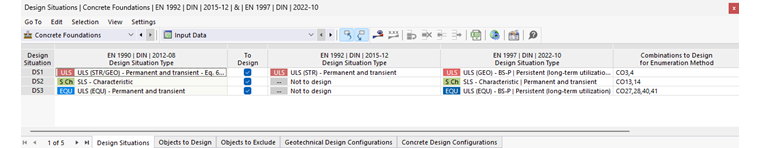

Dans le tableau Situations de projet de la catégorie 'Fondations en béton', toutes les situations de projet définies pour le modèle sont répertoriées. Pour les fondations en béton, deux normes sont pertinentes pour l'attribution des types de situations de projet :
- EN 1992 pour le dimensionnement du béton
- EN 1997 pour les vérifications géotechniques
Les situations de projet sont décrites dans le chapitre situations de projet du manuel RFEM.

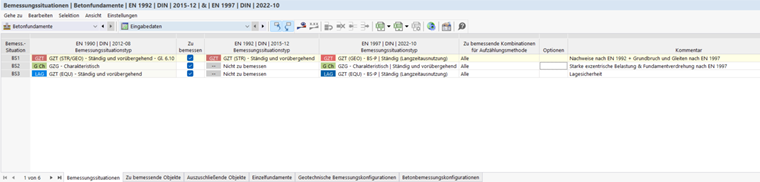

Les vérifications selon EN 1992 et EN 1997 sont réparties sur différentes situations de projet en fonction de l'état limite :
| Situation de projet | Vérifications effectuées |
|---|---|
| SP1 – ELU (STR/GEO), Eq. 6.10 | Vérifications EN 1992 (flexion, poinçonnement, résistance au cisaillement, armature minimale, etc.) ainsi que rupture de sol et glissement selon EN 1997 |
| SP2 – ELS caractéristique | Charge excentrique forte et rotation de la fondation (limitation du soulèvement) selon EN 1997 |
| SP3 – ELU (EQU) | Équilibre de la structure (équilibre du corps de la fondation) selon EN 1997 |

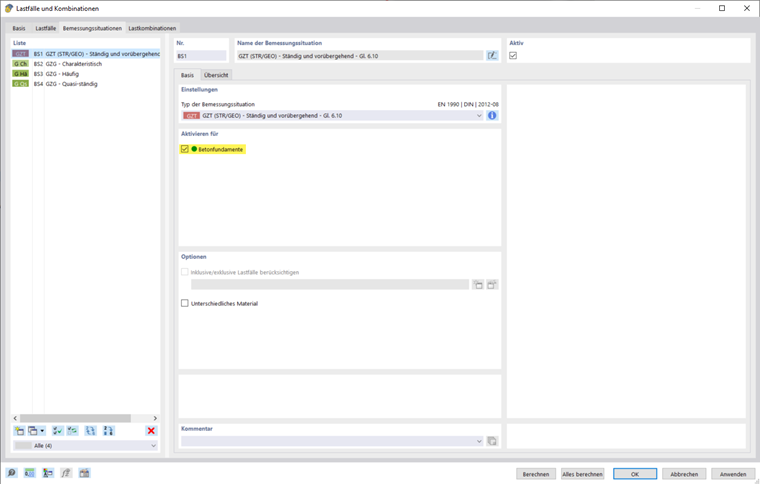

Sélectionner les situations de projet pour les fondations en béton
La case à cocher 'À vérifier' est activée par défaut pour toutes les situations de projet. Ainsi, toutes les situations de projet sont analysées lors des vérifications de la fondation en béton. Si vous décochez une case, la situation de projet correspondante est désactivée pour le dimensionnement du béton et aucune vérification n'est effectuée pour cette situation de projet.
Les paramètres du tableau sont synchronisés avec les spécifications relatives aux situations de projet dans la boîte de dialogue 'Cas de charge et combinaisons'.
Poids propres pour les fondations en béton

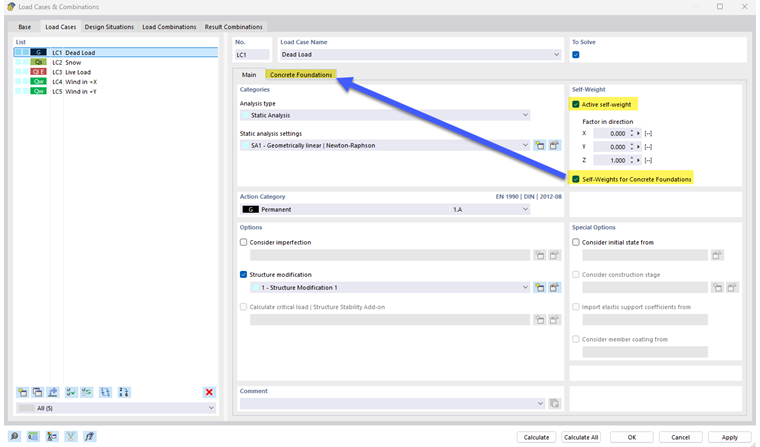

Dans l'onglet 'Cas de charge' de la boîte de dialogue 'Cas de charge et combinaisons', vous pouvez spécifier pour chaque cas de charge si et comment le poids propre des fondations en béton doit être considéré. Pour cela, cochez l'option Poids propres pour les fondations en béton dans la section 'Poids propre'. L'onglet Fondations en béton est alors ajouté.

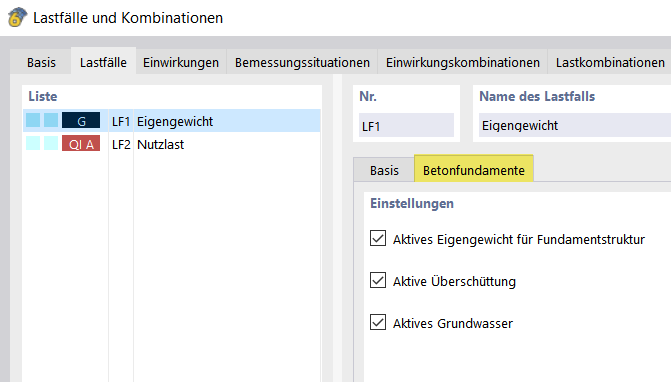

Dans l'onglet 'Fondations en béton', vous pouvez spécifier si le poids propre de la structure de la fondation, du recouvrement de sol et de l'eau souterraine doit être considéré.
Si le recouvrement de sol et l'eau souterraine sont activés et que leurs propriétés ont été définies dans la boîte de dialogue Propriétés du sol, les charges correspondantes sont automatiquement générées. S'ils sont désactivés, vous devez éventuellement les définir manuellement comme charges de fondation supplémentaires. Une explication à ce sujet se trouve dans les chapitres Recouvrement de sol et Eau souterraine.
Pour que le poids propre soit également combiné avec le facteur partiel de sécurité 1,0 dans l'état limite ultime, activez la case à cocher Actions permanentes favorables dans la section 'Options II' de l'assistant de combinaison.

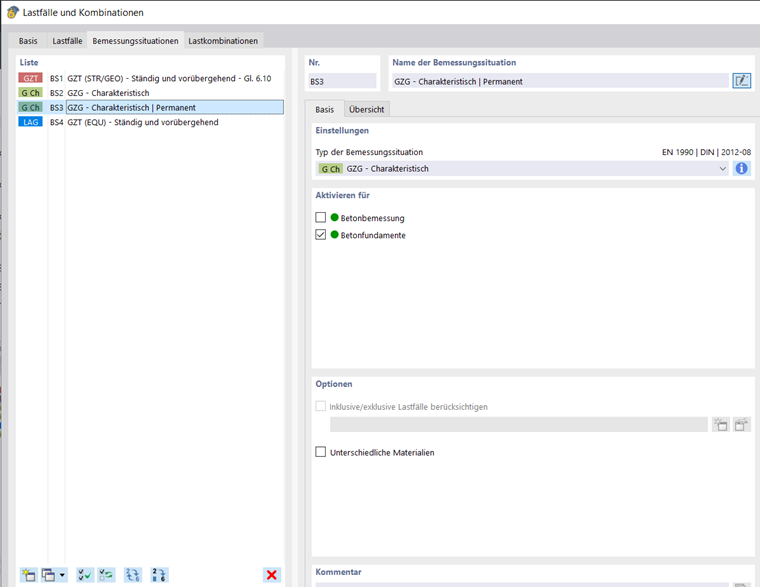

Situation de projet pour la sécurité au glissement
Lors de la vérification au glissement, la charge verticale agit de manière stabilisatrice (elle génère le frottement dans le joint de la base). Une charge agissant favorablement ne doit pas être factorisée avec les coefficients ELU, car cela augmenterait artificiellement la résistance au glissement et fournirait ainsi un résultat non sécuritaire. C'est pourquoi la force verticale doit être appliquée avec sa valeur caractéristique (non factorisée).

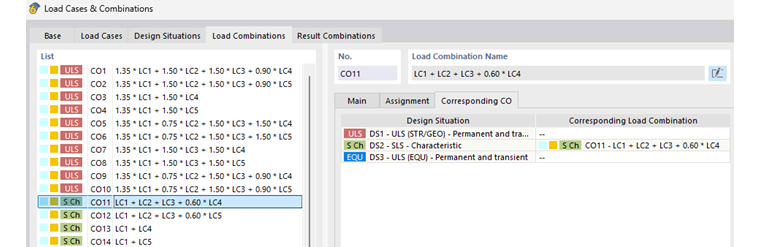

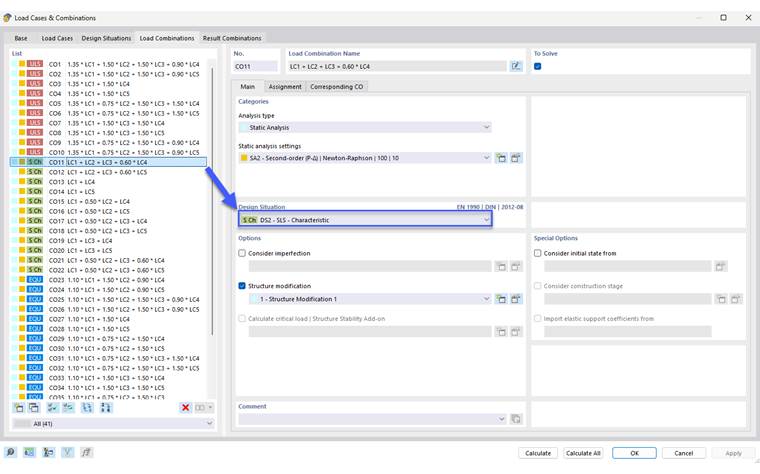

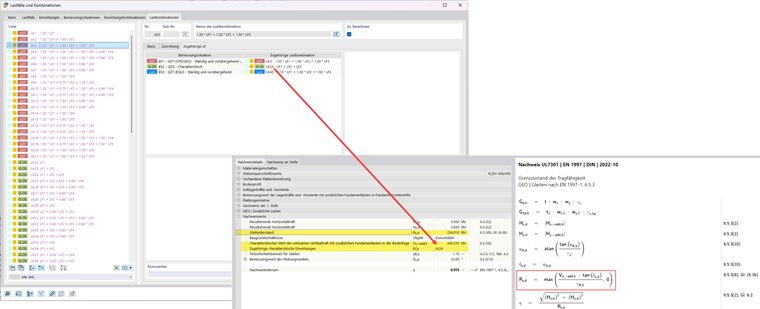

Pour que l'Add-on puisse déterminer cette valeur, l'action caractéristique correspondante doit être attribuée à chaque combinaison de charges ELU :

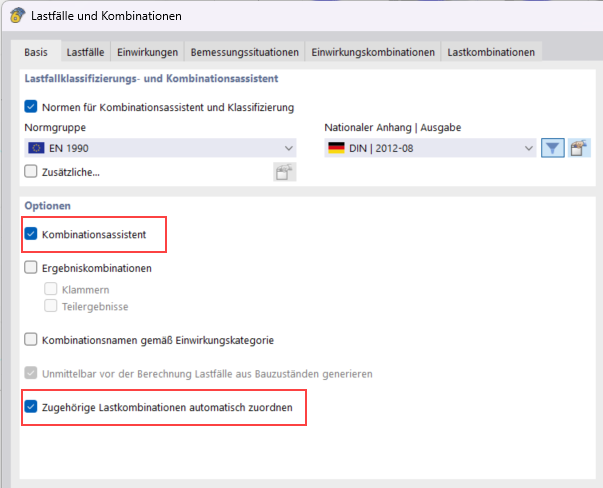

Si l'assistant de combinaisons de charges est utilisé, les combinaisons de charges correspondantes sont automatiquement attribuées.
