Créer une fondation isolée

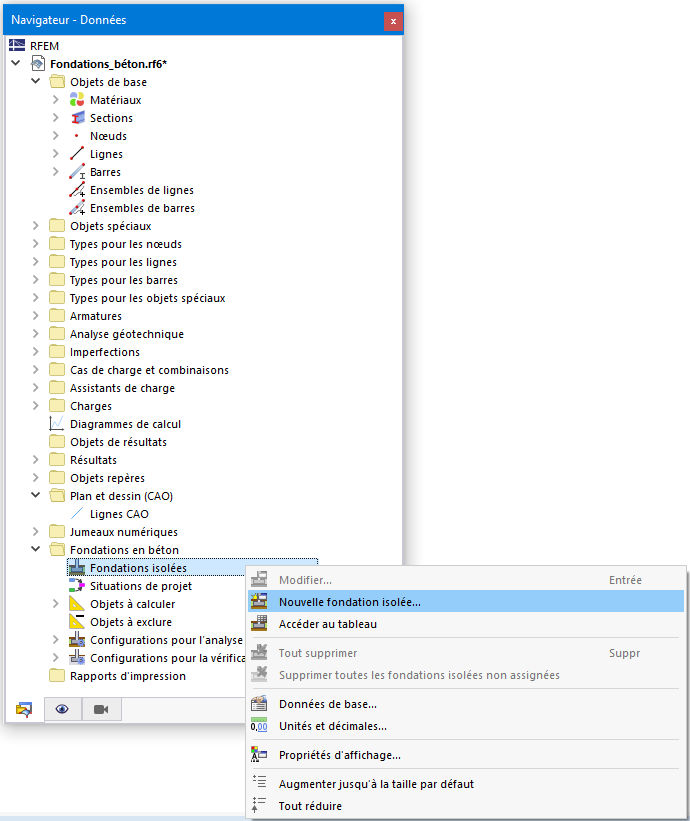

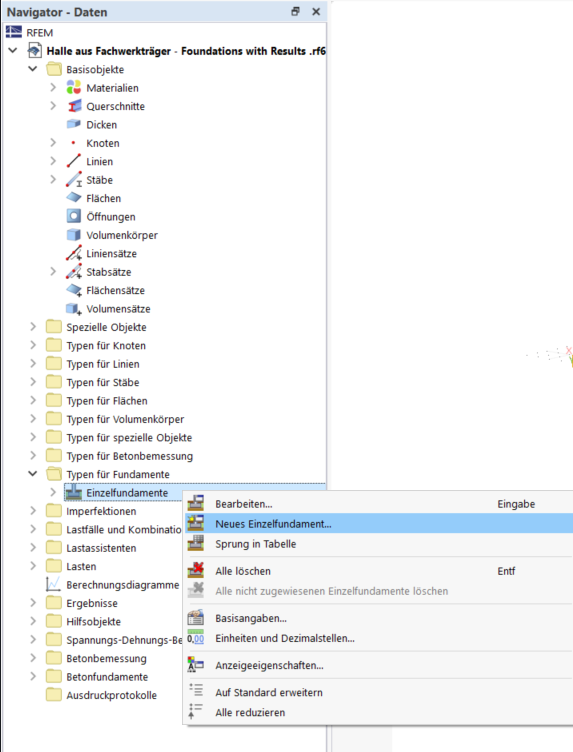

Dans le navigateur, vous avez la possibilité de créer des fondations isolées dans la catégorie Types de fondations. Lorsque vous créez une nouvelle fondation, la boîte de dialogue Nouvelle fondation isolée s'ouvre.

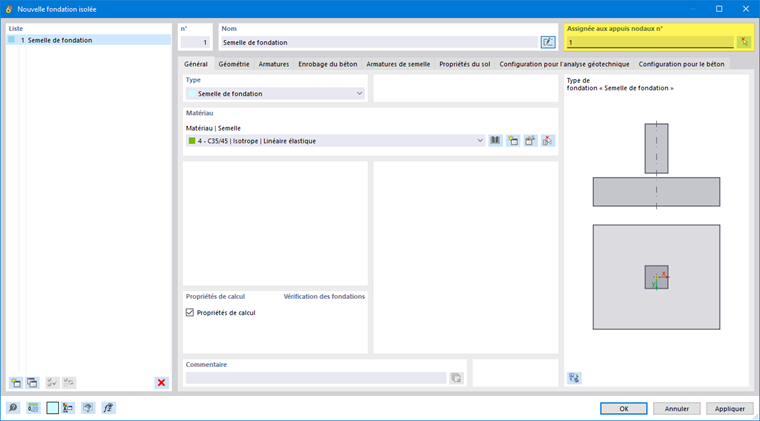

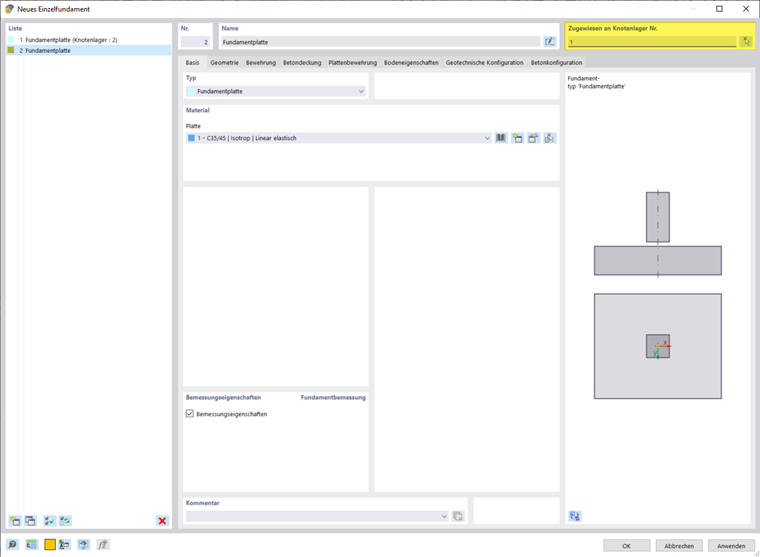

La fondation isolée doit être assignée à un appui nodal. Vous pouvez sélectionner l'appui nodal manuellement ou le déterminer graphiquement dans la fenêtre de travail à l'aide du bouton
.

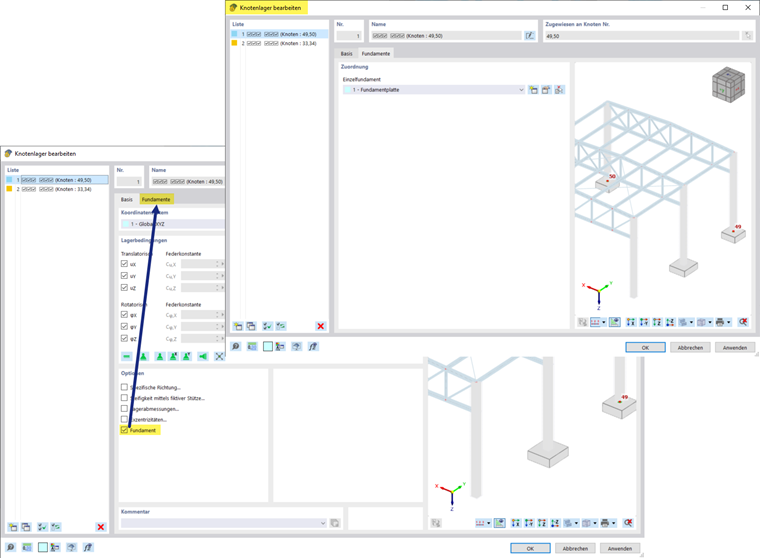

Il est également possible de définir la fondation isolée via la boîte de dialogue de l'appui nodal. Ouvrez la boîte de dialogue Modifier l'appui nodal de l'appui nodal concerné. Dans la section Options, cochez alors la case Fondation. Le nouvel onglet Fondations apparaît. Vous pouvez y assigner ou redéfinir une fondation.

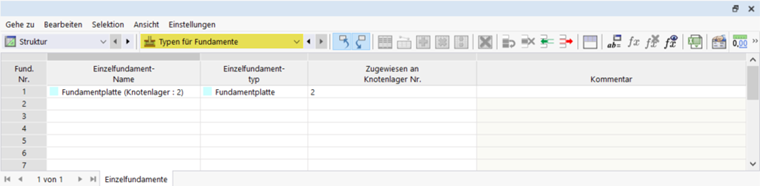

Vous pouvez également assigner la fondation isolée à un appui nodal dans le tableau Structure sous Types de fondations.
Rotation de la fondation via l'appui nodal
La rotation d'une fondation autour de l'axe Z s'effectue via le système de coordonnées local de l'appui nodal associé. Pour ce faire, il faut créer un système de coordonnées local personnalisé et l'assigner à l'appui nodal. La fondation reprend l'orientation de ce système de coordonnées local. Une rotation directe de la fondation n'est pas prévue. La condition d'application est que l'axe Z local de l'appui nodal soit parallèle à l'axe Z global.
L'orientation du poteau n'a aucune influence sur l'orientation de la fondation. Une rotation du poteau autour de l'axe Z global peut être effectuée indépendamment de la fondation et n'est pas impérativement nécessaire pour le calcul de la fondation, sachant que pour l'utilisation de fondations, une orientation du poteau parallèle à l'axe Z global est présupposée.

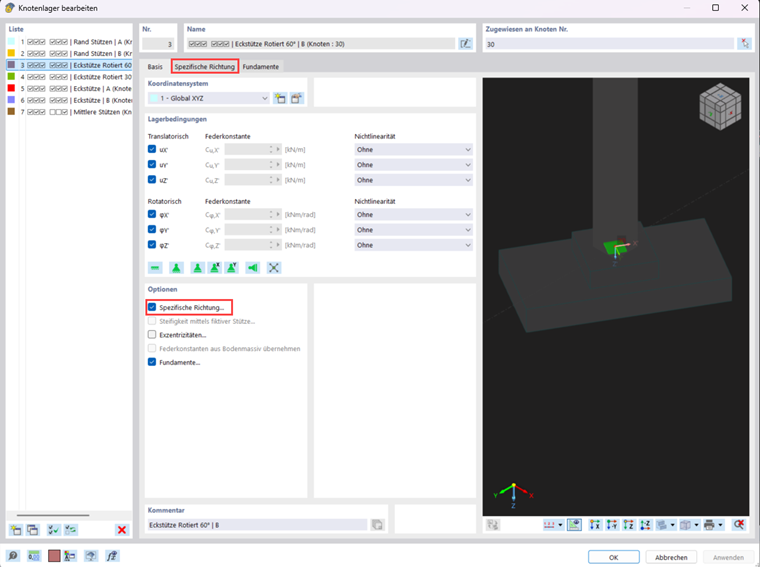

Une autre possibilité est offerte par l'appui nodal assigné au nœud. Ouvrez la boîte de dialogue Modifier l'appui nodal et passez à l'onglet Base. Activez-y, dans la section Options, la case à cocher Direction spécifique.... L'onglet Direction spécifique apparaît alors dans la barre d'onglets.

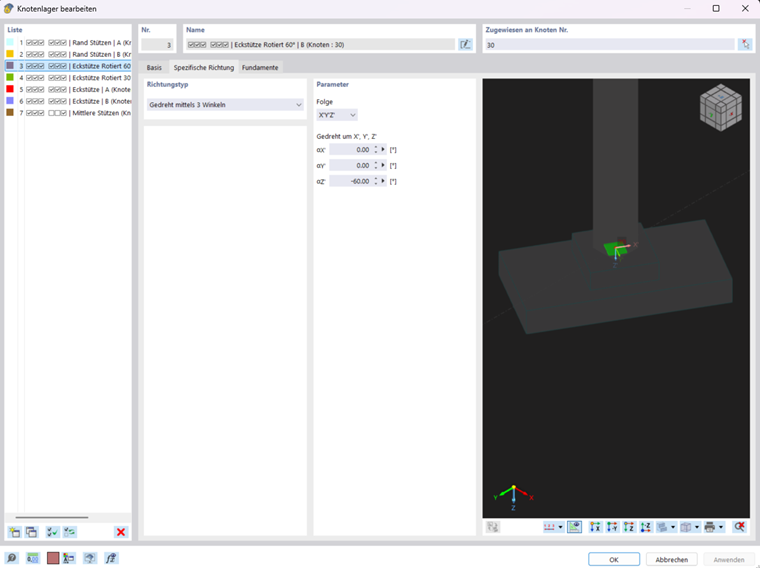

Passez à l'onglet Direction spécifique. Choisissez comme Type de direction l'option Rotation par 3 angles et réglez la séquence sur XYZ'. Saisissez ensuite l'angle de rotation souhaité dans le champ d'angle correspondant. Dans l'exemple illustré, la fondation est tournée de −60° autour de l'axe Z global (αZ = −60,00°).
La rotation est immédiatement visible dans l'aperçu graphique.
Définir le type de fondation

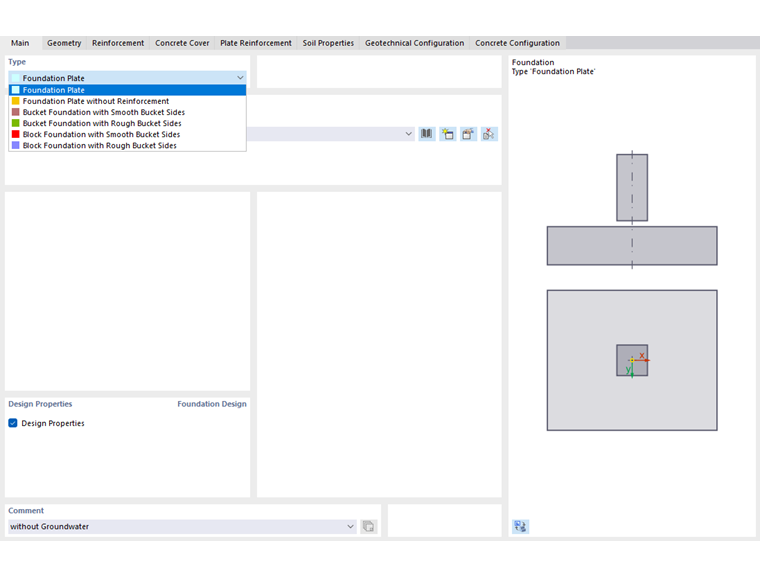

La liste dans la section Type propose différents types de fondation.
