Definire un plinto di fondazione

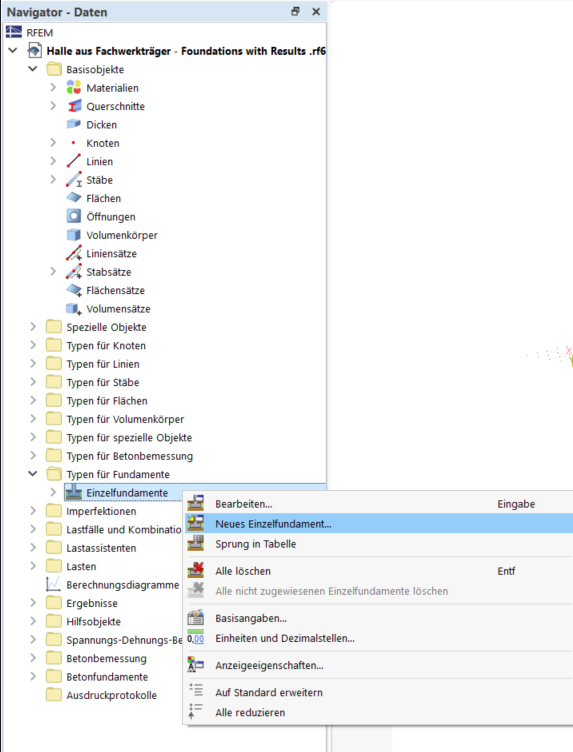

Nel Navigatore, nella categoria Tipi per fondazioni, è possibile creare plinti di fondazione. Quando si definisce una nuova fondazione, si apre la finestra di dialogo Nuovo plinto di fondazione.
Il plinto di fondazione deve essere assegnato a un vincolo del nodo. È possibile selezionare il vincolo del nodo manualmente o determinarlo graficamente nella finestra di lavoro tramite il pulsante
.

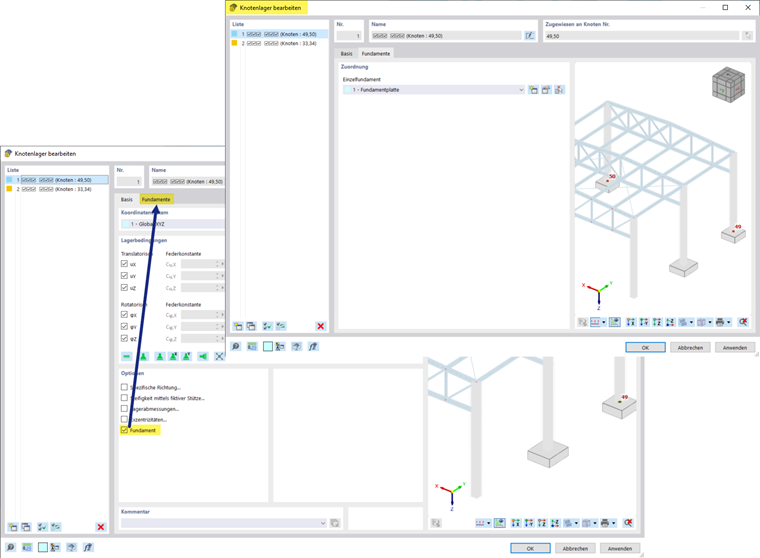

È anche possibile definire il plinto di fondazione tramite la finestra di dialogo del vincolo del nodo. Aprire la finestra di dialogo Modifica vincolo del nodo del vincolo del nodo corrispondente. Nella sezione Opzioni, selezionare la casella di controllo Fondazione. Appare la nuova scheda Fondazioni. Qui è possibile assegnare una fondazione o ridefinirla.

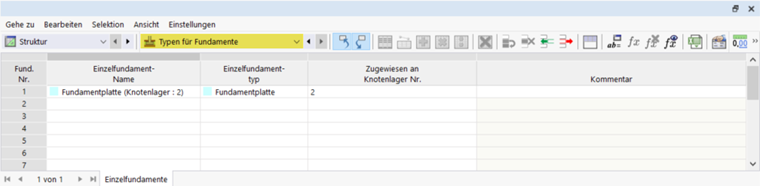

In alternativa, è possibile assegnare il plinto di fondazione a un vincolo del nodo anche nella tabella Struttura sotto Tipi per fondazioni.
Rotazione della fondazione tramite il vincolo del nodo
La rotazione di una fondazione attorno all'asse Z avviene tramite il sistema di coordinate locale del vincolo del nodo associato.
A tale scopo, è necessario creare un sistema di coordinate locale personalizzato e assegnarlo al vincolo del nodo.
La fondazione adotta l'orientamento di questo sistema di coordinate locale. Non è prevista una rotazione diretta della fondazione. Il prerequisito per l'applicazione è che l'asse Z locale del vincolo del nodo sia parallelo all'asse Z globale.
L'orientamento del pilastro non influisce sull'orientamento della fondazione. Una rotazione del pilastro attorno all'asse Z globale può essere eseguita indipendentemente dalla fondazione e non è strettamente necessaria per la verifica della fondazione, sebbene per l'utilizzo di fondazioni si presupponga un orientamento del pilastro parallelo all'asse Z globale.

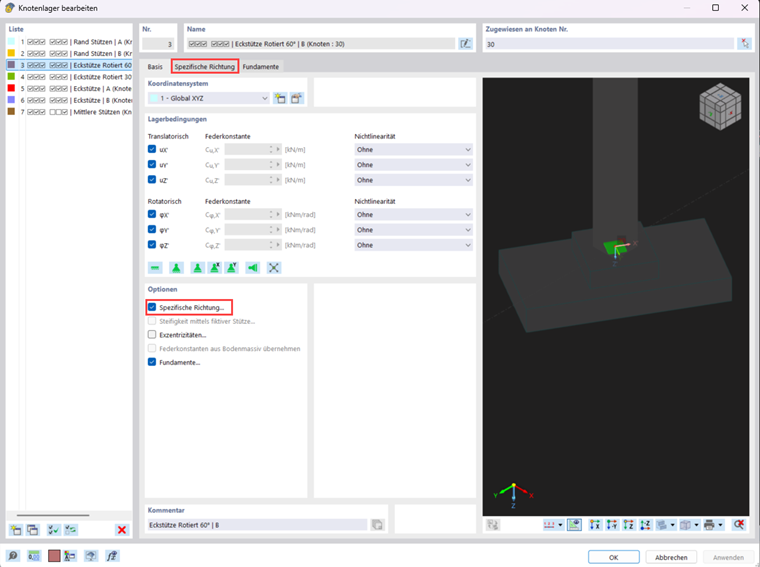

Un'ulteriore possibilità è offerta dal vincolo del nodo assegnato al nodo. Aprire la finestra di dialogo Modifica vincolo del nodo e passare alla scheda Base. Qui, nella sezione Opzioni, attivare la casella di controllo Direzione specifica.... In questo modo, la scheda Direzione specifica viene visualizzata nella barra delle schede.

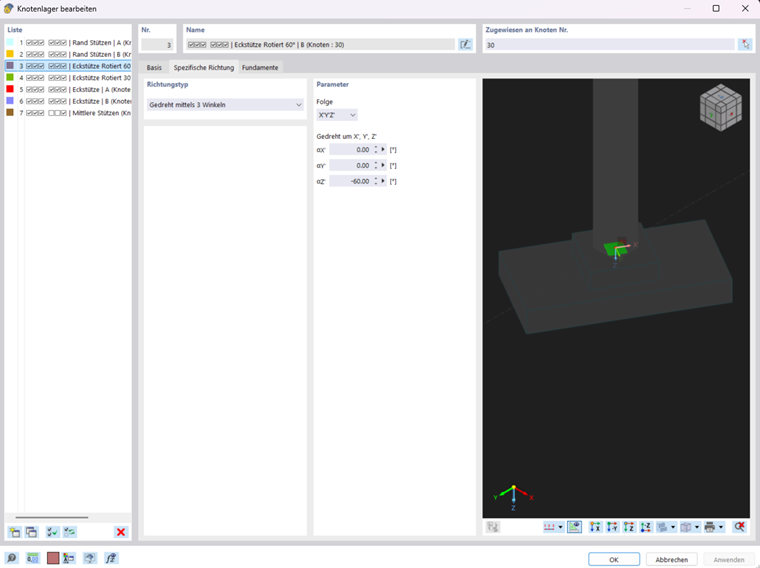

Passare alla scheda Direzione specifica. Selezionare come Tipo di direzione l'opzione Ruotato tramite 3 angoli e impostare la sequenza su XYZ. Inserire quindi l'angolo di rotazione desiderato nel campo dell'angolo corrispondente. Nell'esempio illustrato, la fondazione viene ruotata di −60° attorno all'asse Z globale (αZ = −60,00°).
La rotazione è immediatamente visibile nell'anteprima grafica.
Definire il tipo di fondazione

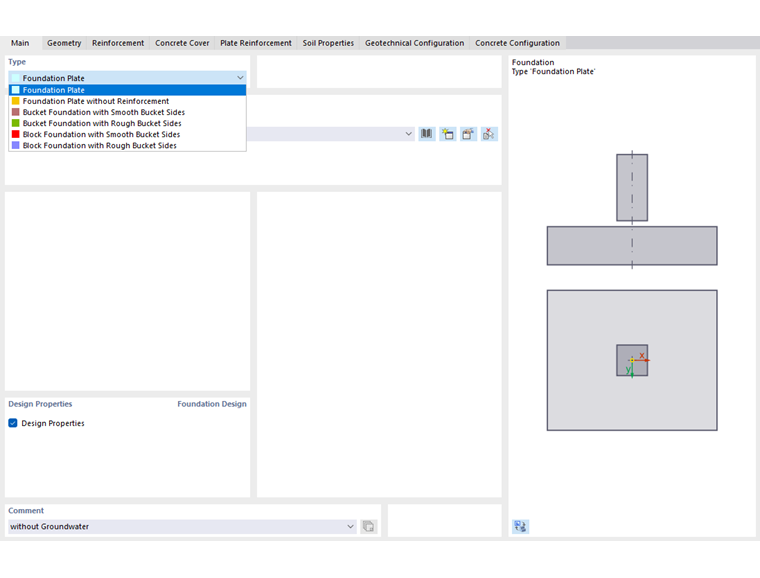

L'elenco nella sezione Tipo offre diversi tipi di fondazione per la selezione.
