Einzelfundament anlegen
Im Navigator haben Sie in der Kategorie Typen für Fundamente die Möglichkeit, Einzelfundamente zu erstellen. Wenn Sie ein neues Fundament anlegen, öffnet sich das Dialogfenster Neues Einzelfundament.
Das Einzelfundament ist einem Knotenlager zuzuweisen. Sie können das Knotenlager manuell auswählen oder im Arbeitsfenster über die Schaltfläche
grafisch bestimmen.
Es ist auch möglich, das Einzelfundament über das Dialogfenster des Knotenlagers zu definieren. Öffnen Sie den Dialog Knotenlager bearbeiten des entsprechenden Knotenlagers. Im Abschnitt Optionen haken Sie dann das Kontrollfeld Fundament an. Es erscheint die neue Registerkarte Fundamente. Dort können Sie ein Fundament zuweisen oder neu definieren.
Alternativ können Sie das Einzelfundament auch in der Tabelle Struktur unter Typen für Fundamente einem Knotenlager zuweisen.
Rotation des Fundaments über das Knotenlager
Die Rotation eines Fundaments um die Z-Achse erfolgt über das lokale Koordinatensystem des zugehörigen Knotenlagers.
Hierzu ist ein benutzerdefiniertes lokales Koordinatensystem zu erstellen und dem Knotenlager zuzuweisen.
Das Fundament übernimmt die Orientierung dieses lokalen Koordinatensystems. Eine direkte Rotation des Fundaments ist nicht vorgesehen. Voraussetzung für die Anwendung ist, dass die lokale Z-Achse des Knotenlagers parallel zur globalen Z-Achse verläuft.
Die Orientierung der Stütze hat keinen Einfluss auf die Ausrichtung des Fundaments. Eine Rotation der Stütze um die globale Z-Achse kann unabhängig vom Fundament erfolgen und ist für die Bemessung des Fundaments nicht zwingend erforderlich, wobei für die Verwendung von Fundamenten eine zur globalen Z-Achse parallele Ausrichtung der Stütze vorausgesetzt wird.

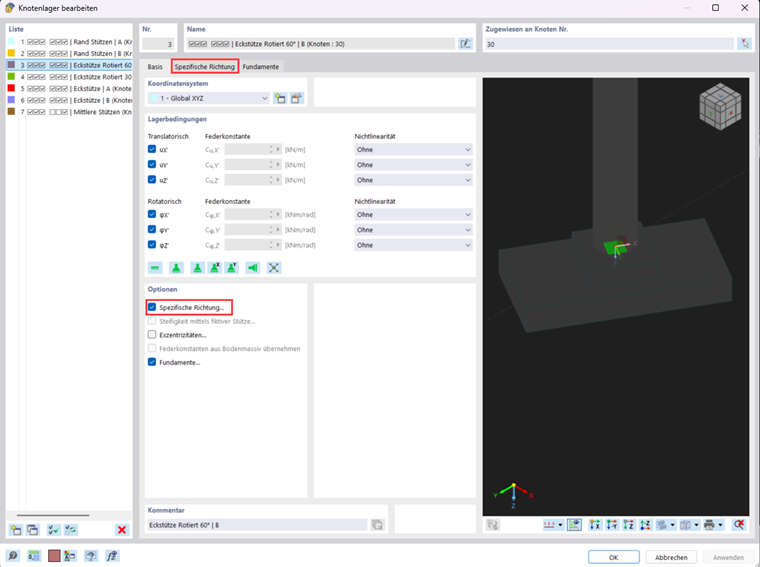

Eine weitere Möglichkeit bietet das dem Knoten zugewiesene Knotenlager. Öffnen Sie den Dialog Knotenlager bearbeiten und wechseln Sie in das Register Basis. Aktivieren Sie dort im Abschnitt Optionen das Kontrollfeld Spezifische Richtung.... Dadurch wird das Register Spezifische Richtung in der Registerleiste eingeblendet.

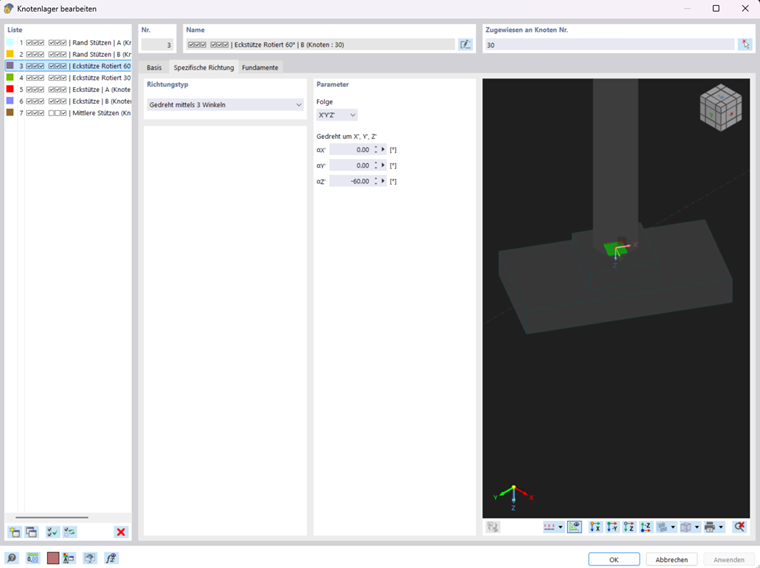

Wechseln Sie in das Register Spezifische Richtung. Wählen Sie als Richtungstyp die Option Gedreht mittels 3 Winkeln und stellen Sie die Folge auf XYZ. Tragen Sie anschließend den gewünschten Drehwinkel in das entsprechende Winkelfeld ein. Im abgebildeten Beispiel wird das Fundament um −60° um die globale Z-Achse gedreht (αZ = −60,00°).
Die Drehung ist unmittelbar in der grafischen Vorschau sichtbar.
Fundamenttyp festlegen
Die Liste im Abschnitt Typ bietet verschiedene Fundamenttypen zur Auswahl.
