Crear una zapata aislada

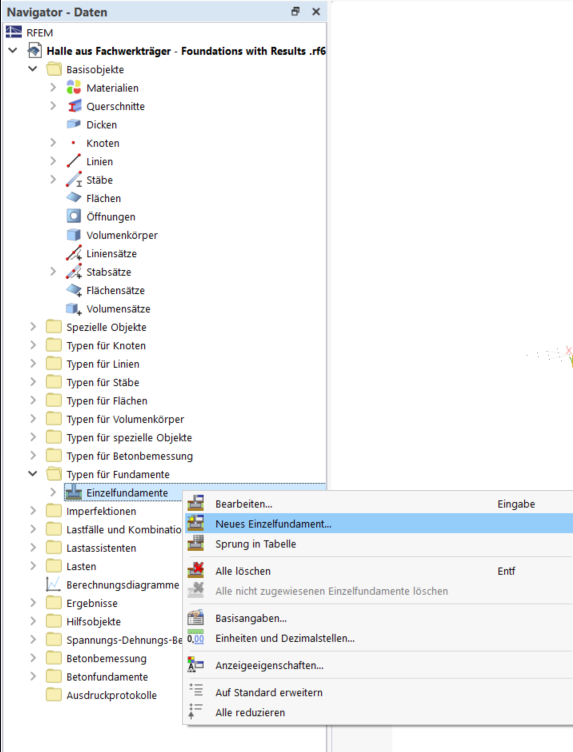

En el Navegador, en la categoría Tipos para cimentaciones, tiene la opción de crear zapatas aisladas. Al crear una nueva zapata, se abre el cuadro de diálogo Nueva zapata aislada.

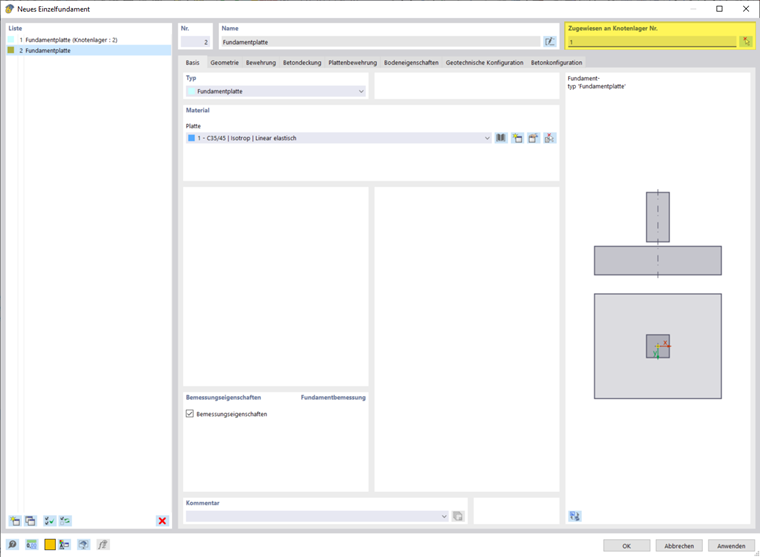

La zapata aislada debe asignarse a un apoyo en nudo. Puede seleccionar el apoyo en nudo manualmente o determinarlo gráficamente en la ventana de trabajo mediante el botón
.

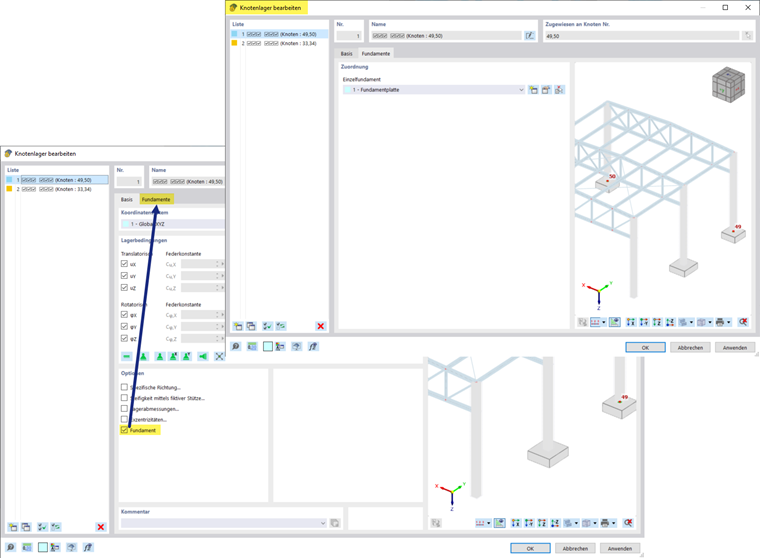

También es posible definir la zapata aislada a través del cuadro de diálogo del apoyo en nudo. Abra el cuadro de diálogo Editar apoyo en nudo del apoyo en nudo correspondiente. En la sección Opciones, marque la casilla de verificación Cimentación. Aparecerá la nueva pestaña Cimentaciones. Allí puede asignar o redefinir una zapata.

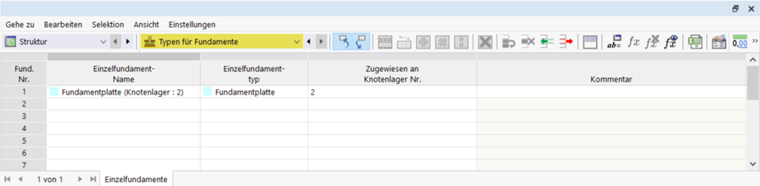

Alternativamente, también puede asignar la zapata aislada a un apoyo en nudo en la tabla Estructura, en Tipos para cimentaciones.
Giro de la cimentación a través del apoyo en nudo
El giro de una cimentación alrededor del eje Z se realiza a través del sistema de coordenadas local del apoyo en nudo asociado. Para ello, debe crear un sistema de coordenadas local definido por el usuario y asignarlo al apoyo en nudo. La cimentación adopta la orientación de este sistema de coordenadas local. No está previsto un giro directo de la cimentación. El requisito para su aplicación es que el eje Z local del apoyo en nudo sea paralelo al eje Z global.
La orientación del pilar no influye en la alineación de la cimentación. Un giro del pilar alrededor del eje Z global puede realizarse independientemente de la cimentación y no es estrictamente necesario para el cálculo de la cimentación. Para el uso de cimentaciones se presupone una alineación del pilar paralela al eje Z global.

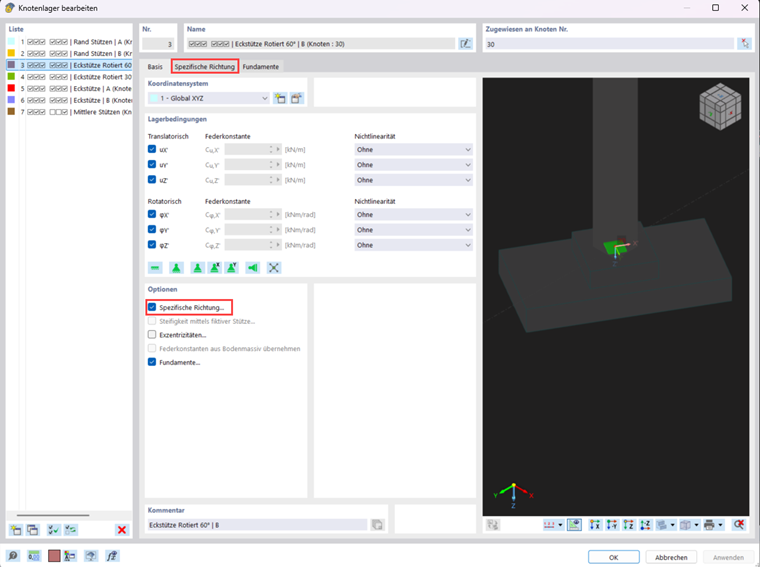

Otra posibilidad la ofrece el apoyo en nudo asignado al nudo. Abra el cuadro de diálogo Editar apoyo en nudo y cambie a la pestaña Base. Active allí, en la sección Opciones, la casilla de verificación Dirección específica.... De este modo se muestra la pestaña Dirección específica en la barra de pestañas.

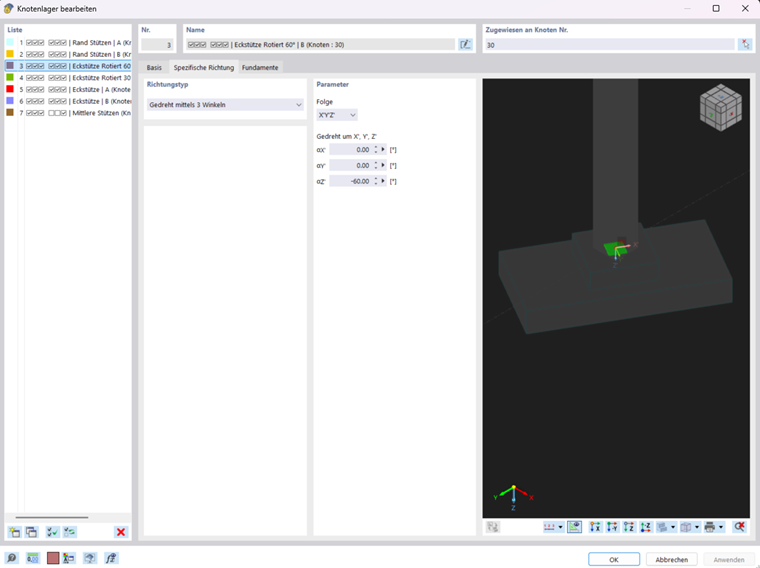

Cambie a la pestaña Dirección específica. Seleccione como Tipo de dirección la opción Rotado mediante 3 ángulos y ajuste la secuencia a XYZ. Introduzca a continuación el ángulo de rotación deseado en el campo de ángulo correspondiente. En el ejemplo mostrado, la cimentación se gira −60° alrededor del eje Z global (αZ = −60,00°).
El giro es visible inmediatamente en la vista previa gráfica.
Definir el tipo de cimentación

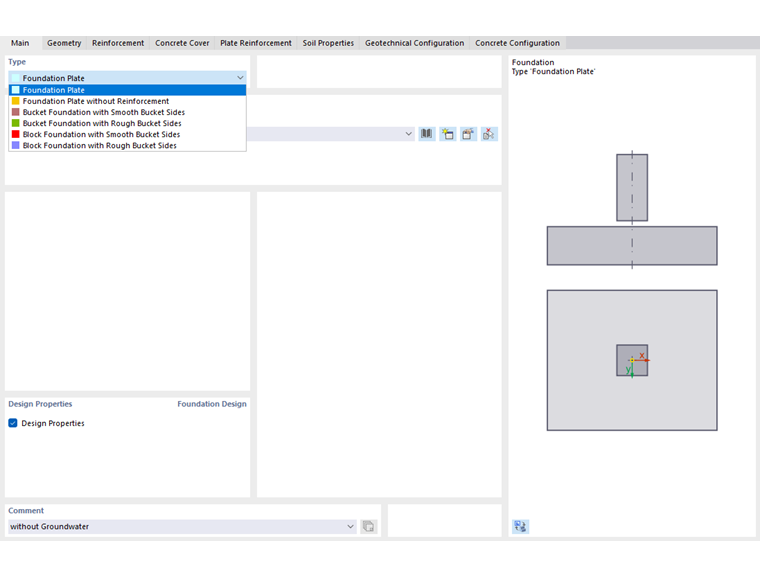

La lista en la sección Tipo ofrece varios tipos de cimentación para seleccionar.
