Vytvoření základové patky

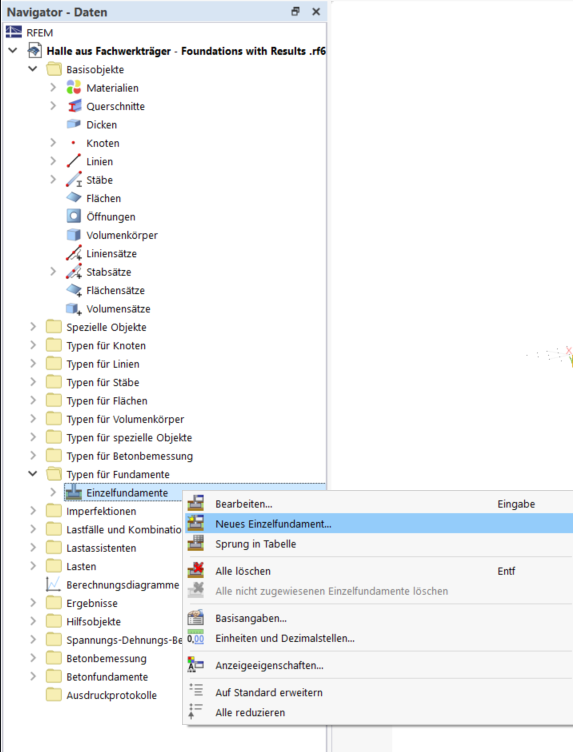

V navigátoru máte v kategorii Typy pro základy možnost vytvářet základové patky. Při vytváření nového základu se otevře dialogové okno Nová základová patka.

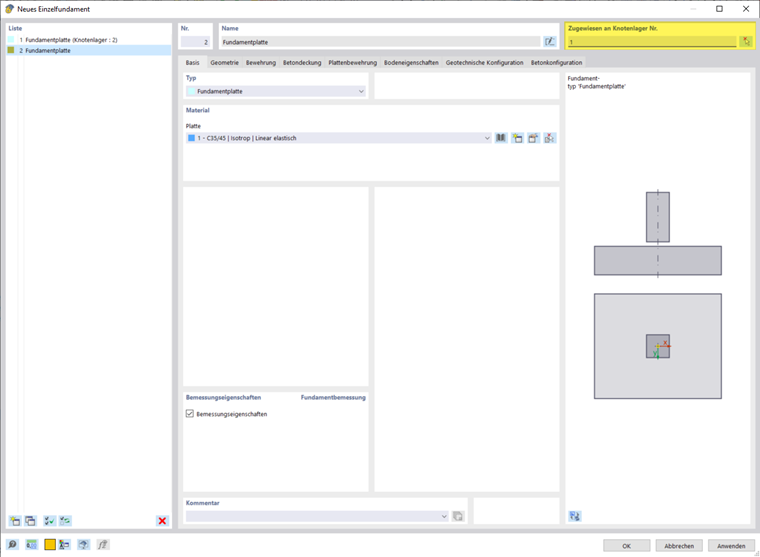

Základová patka se musí přiřadit uzlové podpoře. Uzlovou podporu můžete vybrat ručně nebo ji graficky určit v pracovním okně pomocí tlačítka
.

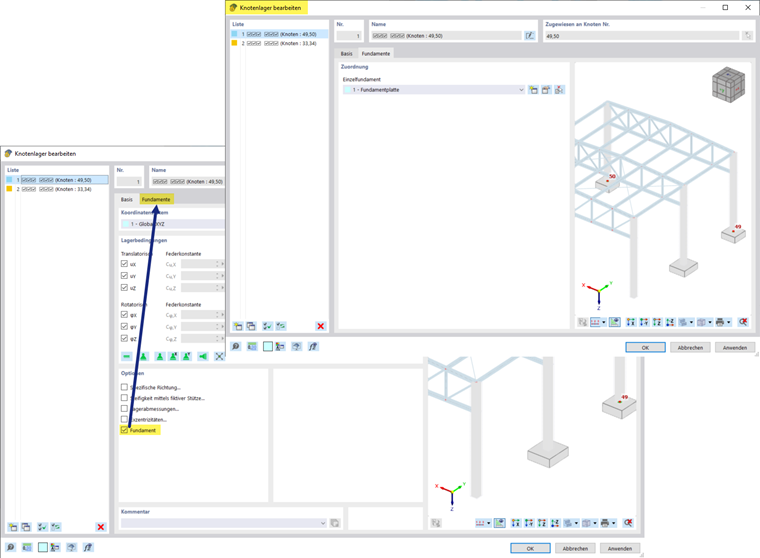

Základovou patku je možné definovat také přes dialogové okno uzlové podpory. Otevřete dialog Upravit uzlovou podporu příslušné uzlové podpory. V části Možnosti zaškrtněte políčko Základ. Zobrazí se nová záložka Základy. Zde můžete přiřadit nebo nově definovat základ.

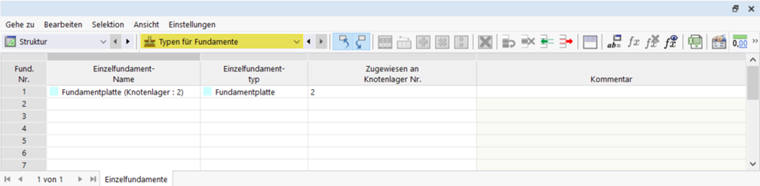

Případně můžete základovou patku přiřadit uzlové podpoře také v tabulce Konstrukce pod Typy pro základy.
Rotace základu přes uzlovou podporu
Rotace základu kolem osy Z se provádí pomocí lokálního souřadnicového systému příslušné uzlové podpory. K tomu je třeba vytvořit uživatelsky definovaný lokální souřadnicový systém a přiřadit jej uzlové podpoře. Základ přebírá orientaci tohoto lokálního souřadnicového systému. Přímá rotace základu není k dispozici. Předpokladem pro použití je, že lokální osa Z uzlové podpory probíhá rovnoběžně s globální osou Z.
Orientace sloupu nemá vliv na orientaci základu. Rotace sloupu kolem globální osy Z může probíhat nezávisle na základu a není pro posouzení základu bezpodmínečně nutná, přičemž pro použití základů se předpokládá orientace sloupu rovnoběžně s globální osou Z.

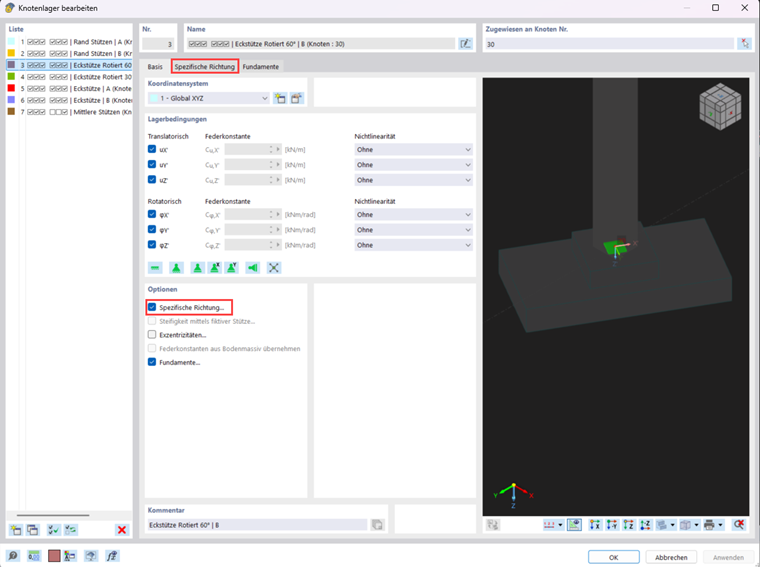

Další možnost nabízí uzlu přiřazená uzlová podpora. Otevřete dialog Upravit uzlovou podporu a přejděte na záložku Základní. V části Možnosti aktivujte políčko Specifický směr.... Tím se v liště záložek zobrazí záložka Specifický směr.

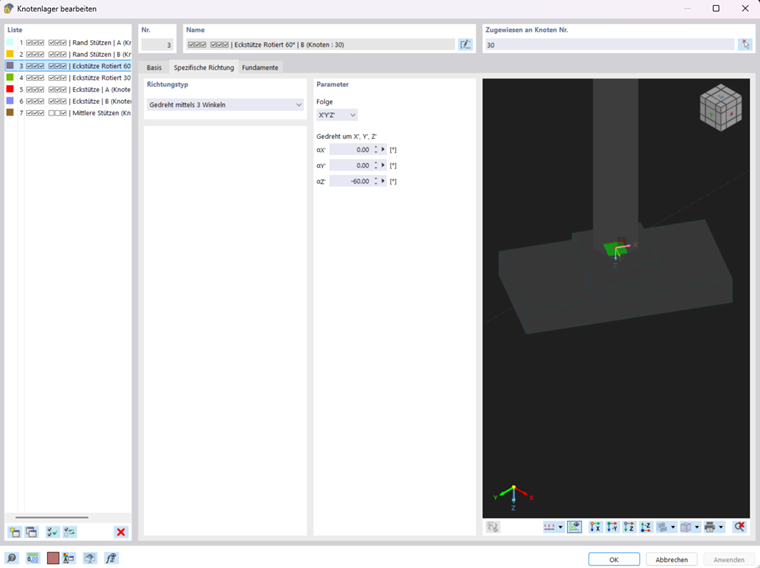

Přejděte na záložku Specifický směr. Jako Typ směru vyberte možnost Natočený pomocí 3 úhlů a nastavte pořadí na XYZ. Poté zadejte požadovaný úhel natočení do příslušného pole úhlu. V zobrazeném příkladu je základ natočen o −60° kolem globální osy Z (αZ = −60,00°).
Natočení je okamžitě viditelné v grafickém náhledu.
Určení typu základu

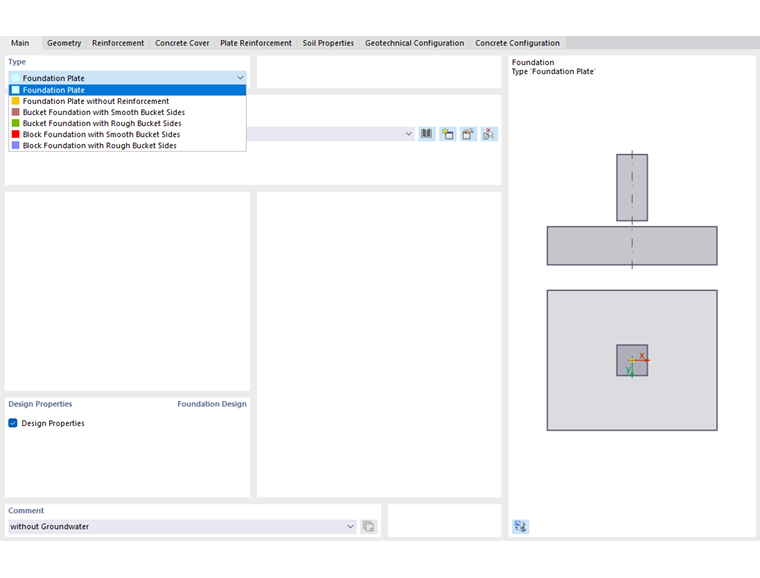

Seznam v části Typ nabízí různé typy základů k výběru.
