Tworzenie fundamentu pojedynczego

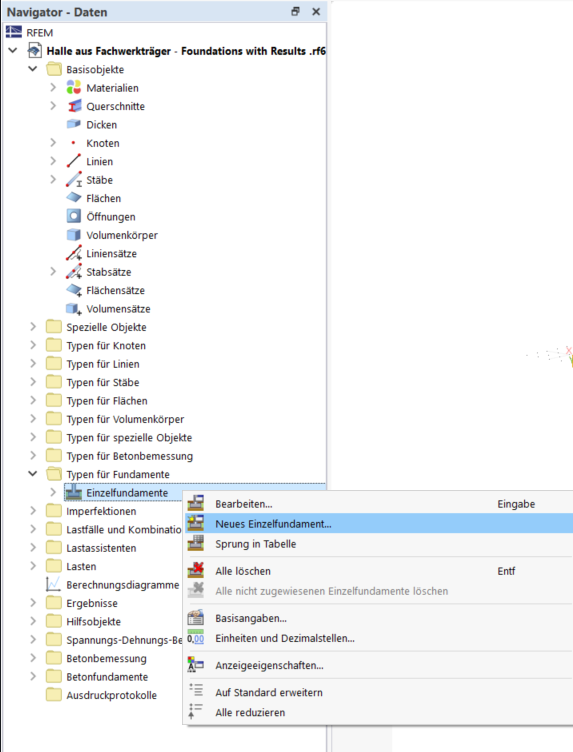

W nawigatorze, w kategorii Typy fundamentów, mają Państwo możliwość tworzenia fundamentów pojedynczych. Po utworzeniu nowego fundamentu otwiera się okno dialogowe Nowy fundament pojedynczy.

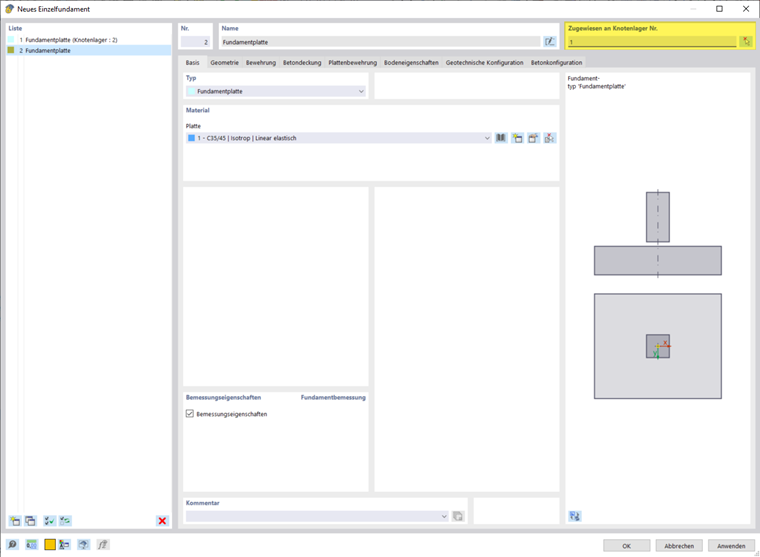

Fundament pojedynczy należy przypisać do podpory węzłowej. Podporę węzłową można wybrać ręcznie lub określić graficznie w oknie roboczym za pomocą przycisku
.

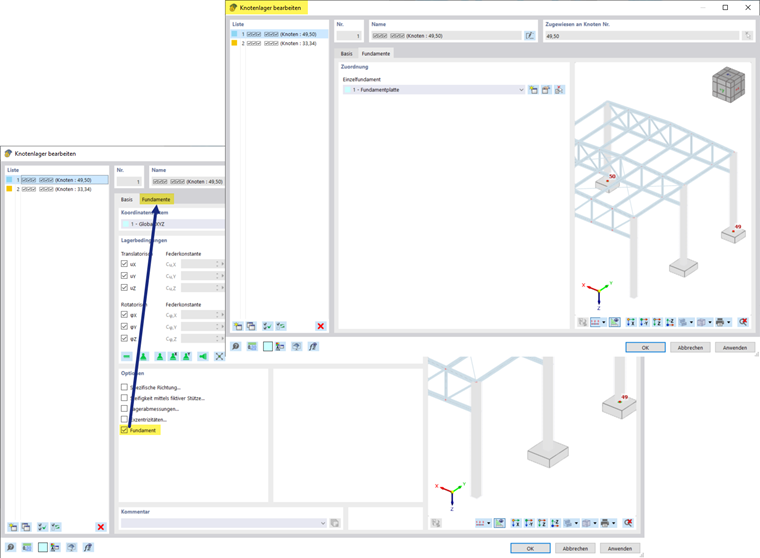

Istnieje również możliwość zdefiniowania fundamentu pojedynczego za pośrednictwem okna dialogowego podpory węzłowej. Należy otworzyć okno dialogowe Edytuj podporę węzłową odpowiedniej podpory węzłowej. W rozdziale Opcje należy zaznaczyć pole wyboru Fundament. Pojawi się nowa zakładka Fundamenty. Można tam przypisać lub ponownie zdefiniować fundament.

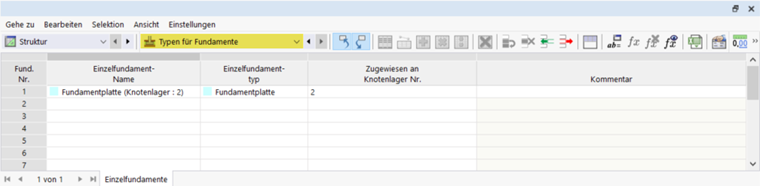

Alternatywnie fundament pojedynczy można przypisać do podpory węzłowej również w tabeli Konstrukcja w części Typy fundamentów.
Obrót fundamentu za pomocą podpory węzłowej
Obrót fundamentu wokół osi Z odbywa się za pomocą lokalnego układu współrzędnych powiązanej podpory węzłowej. W tym celu należy utworzyć zdefiniowany przez użytkownika lokalny układ współrzędnych i przypisać go do podpory węzłowej. Fundament przejmuje orientację tego lokalnego układu współrzędnych. Bezpośredni obrót fundamentu nie jest przewidziany. Warunkiem zastosowania jest, aby lokalna oś Z podpory węzłowej była równoległa do globalnej osi Z.
Orientacja słupa nie ma wpływu na ustawienie fundamentu. Obrót słupa wokół globalnej osi Z może odbywać się niezależnie od fundamentu i nie jest bezwzględnie wymagany do wymiarowania fundamentu, przy czym do stosowania fundamentów zakłada się ustawienie słupa równolegle do globalnej osi Z.

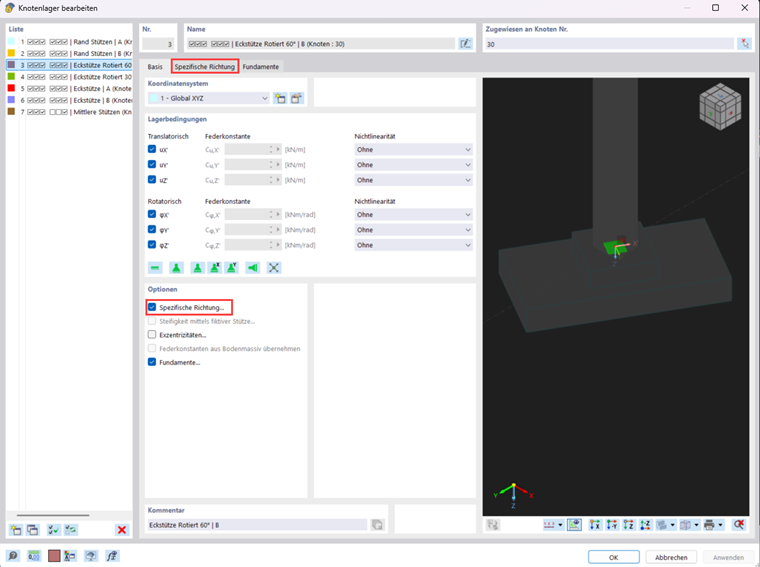

Inną możliwość oferuje podpora węzłowa przypisana do węzła. Należy otworzyć okno dialogowe Edytuj podporę węzłową i przejść do zakładki Podstawa. Tam w rozdziale Opcje należy aktywować pole wyboru Określony kierunek.... Spowoduje to wyświetlenie zakładki Określony kierunek na pasku zakładek.

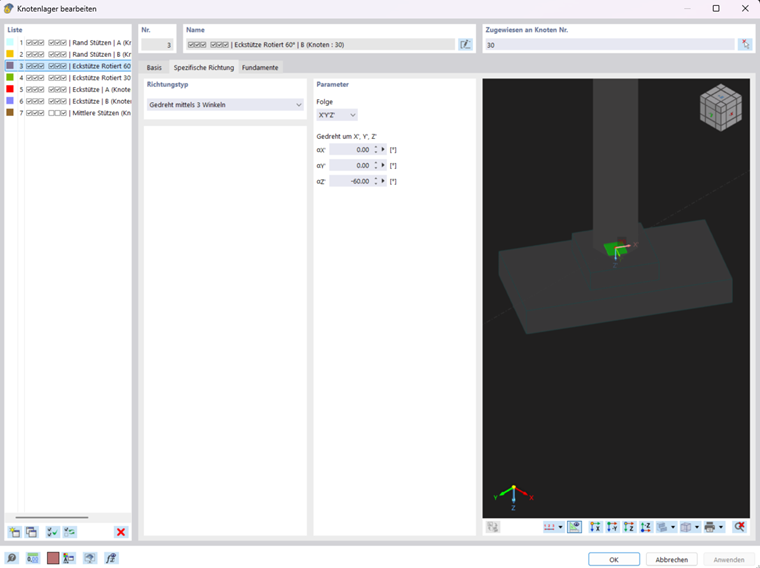

Należy przejść do zakładki Określony kierunek. Jako Typ kierunku wybrać opcję Obrócony za pomocą 3 kątów i ustawić kolejność na XYZ'. Następnie należy wpisać żądany kąt obrotu w odpowiednie pole kąta. W przedstawionym przykładzie fundament jest obracany o −60° wokół globalnej osi Z (αZ = −60,00°).
Obrót jest natychmiast widoczny w podglądzie graficznym.
Określanie typu fundamentu

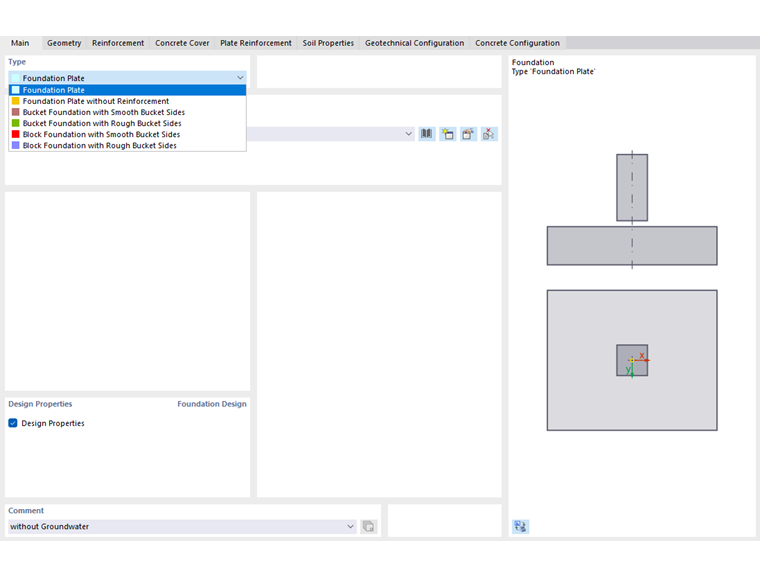

Lista w rozdziale Typ oferuje do wyboru różne typy fundamentów.
