Définir des lignes et des nœuds

Lignes

Cliquez sur le bouton dans la barre d'outils pour créer une nouvelle ligne.

Cliquez sur le point avec les coordonnées [X : 5 m / Y : 0 m / Z : 0 m] - Intersection de deux lignes de grille. Les coordonnées sont affichées à côté du pointeur circulaire.

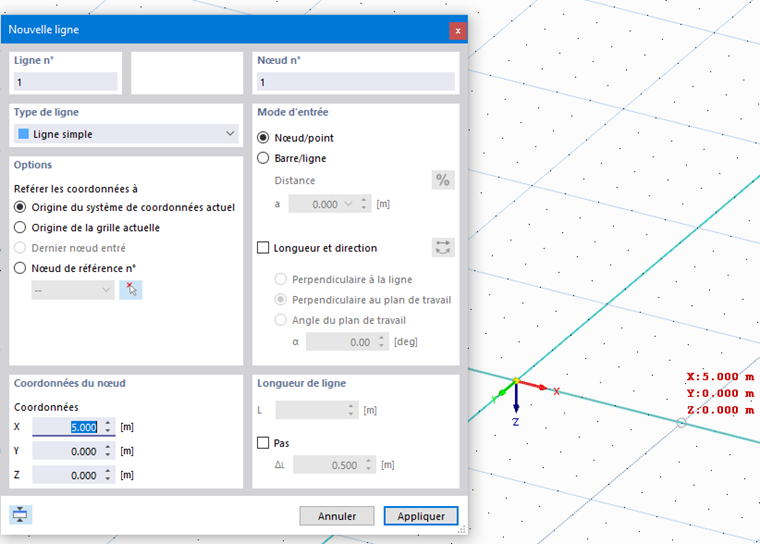

02 Point de départ de la première ligne

Cliquez ensuite sur le point d'origine [X : 0 m / Y : 0 m / Z : 0 m]. Continuez avec le point situé au niveau de [X : 0 m / Y : -5 m / Z : 0 m] - une autre intersection de deux lignes de grille.

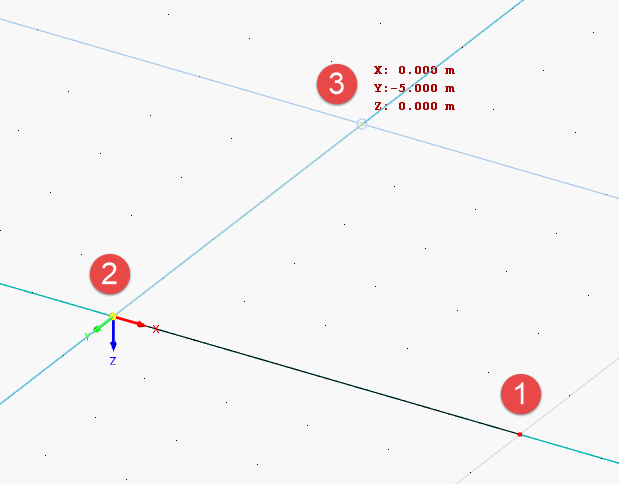

03 Définition de lignes en cliquant sur des points

Effectuez un clic droit (ou appuyez sur Échap) pour annuler le paramétrage des lignes continues.

La fonction « Nouvelle ligne » est toujours active. Cliquez sur les points [X : 0 m / Y : -10 m / Z : 0 m] et [X : 5 m / Y : -10 m / Z : 0 m].

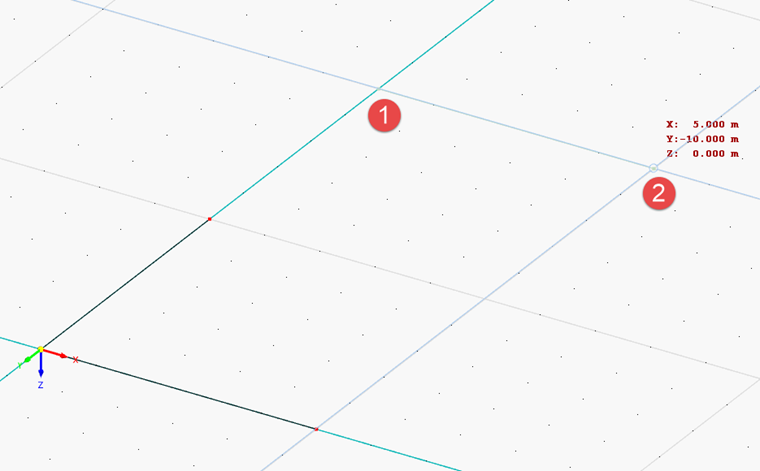

04 Définition de la troisième ligne

Effectuez maintenant un double-clic droit pour quitter le mode d'entrée. La boîte de dialogue « Nouvelle ligne » est fermée.

Les nouvelles lignes sont difficiles à identifier car elles coïncident avec les lignes de grille. Pour afficher la numérotation des lignes et des nœuds, effectuez un clic droit dans la zone de travail. Activez l'option Afficher la numérotation dans le menu contextuel.

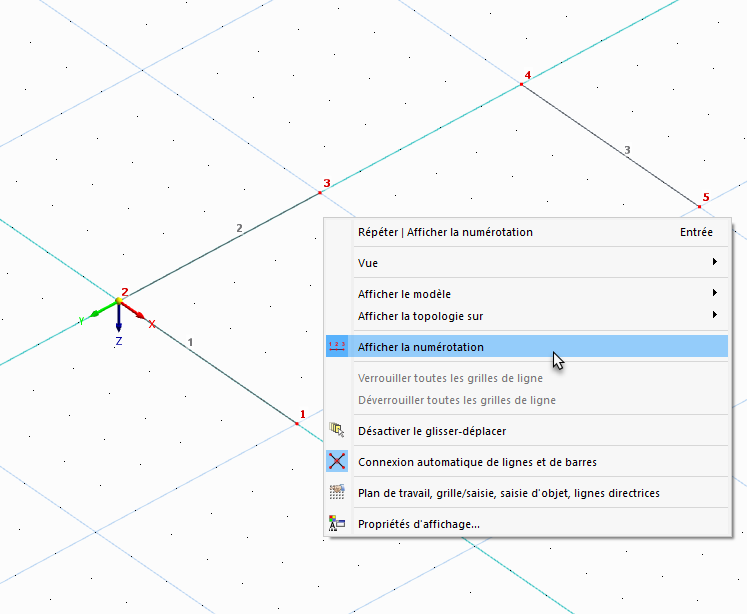

05 Affichage de la numérotation des lignes et des nœuds

Nœud

Cliquez sur le bouton dans la barre d'outils pour créer les nœuds des pieds de poteau.

Cliquez sur le point avec les coordonnées [X : 5 m / Y : -5 m / Z : 0 m] - encore une intersection des lignes de grille.

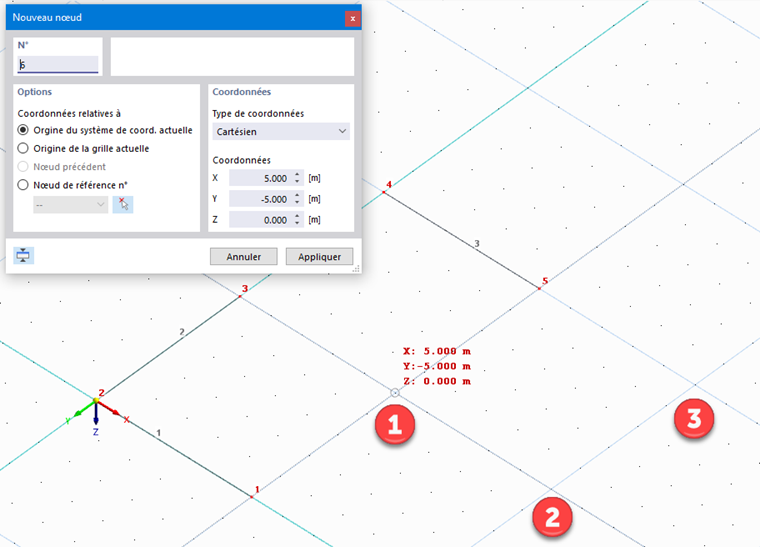

07 Points de nouveaux nœuds

Continuez ensuite en cliquant sur les points [X : 10 m / Y : -5 m / Z : 0 m] et [X : 10 m / Y : -10 m / Z : 0 m].

Effectuez un clic droit pour quitter la fonction « Nouveau nœud ».

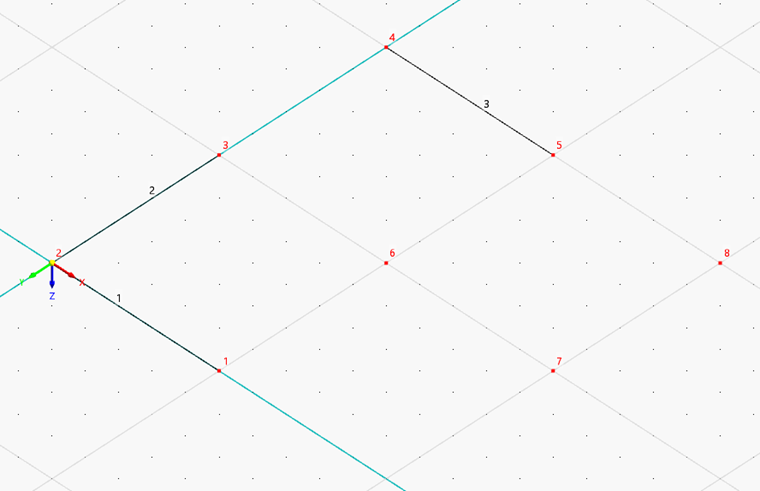

08 Lignes et nœuds
