Definisci linee e nodi

Linee

Fai clic sul pulsante nella barra degli strumenti per creare una nuova linea.

Fare clic sul punto con le coordinate [X: 5 m/anno: 0 m/Z: 0 m] - Intersezione di due linee della griglia. Le coordinate vengono visualizzate accanto al puntatore circolare.

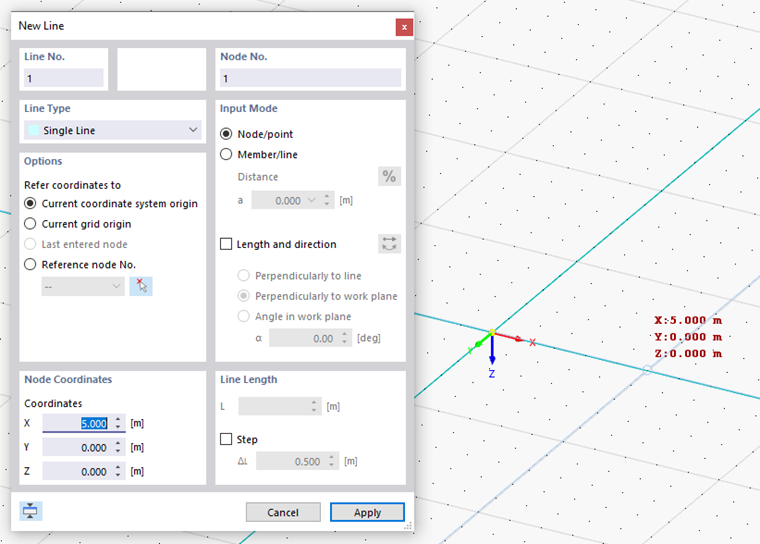

02 Punto iniziale della prima linea

Quindi fare clic sul punto all'origine [X: 0 m/anno: 0 m/Z: 0 m] . Continua con il punto [X: 0 m/anno: -5 m/Z: 0 m] - un altro punto di intersezione di due linee della griglia.

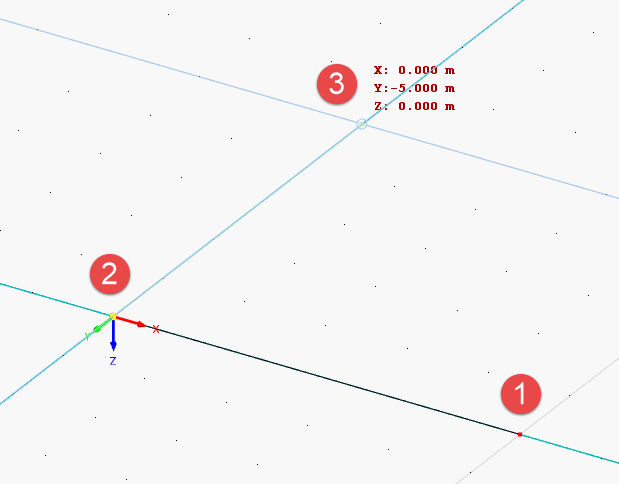

03 Definizione di linee facendo clic sui punti

Fare clic con il pulsante destro del mouse (o Esc ) per annullare l'impostazione delle linee continue.

La funzione 'Nuova linea' è ancora attiva. Fare clic sui punti [X: 0 m/anno: -10 m/Z: 0 m] e [X: 5 m/anno: -10 m/Z: 0 m] .

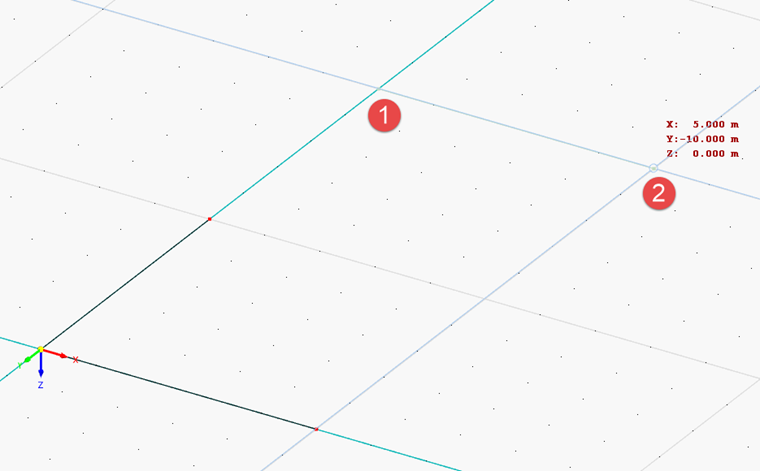

04 Definizione della terza linea

Ora, fai clic due volte con il pulsante destro del mouse per uscire dalla modalità di immissione. La finestra di dialogo 'Nuova linea' si chiude.

Le nuove linee sono difficili da vedere perché coincidono con le linee della griglia. Per visualizzare la numerazione di linee e nodi, fare clic con il pulsante destro del mouse nell'area di lavoro. Attivare l'opzione Mostra numerazione nel menu di scelta rapida.

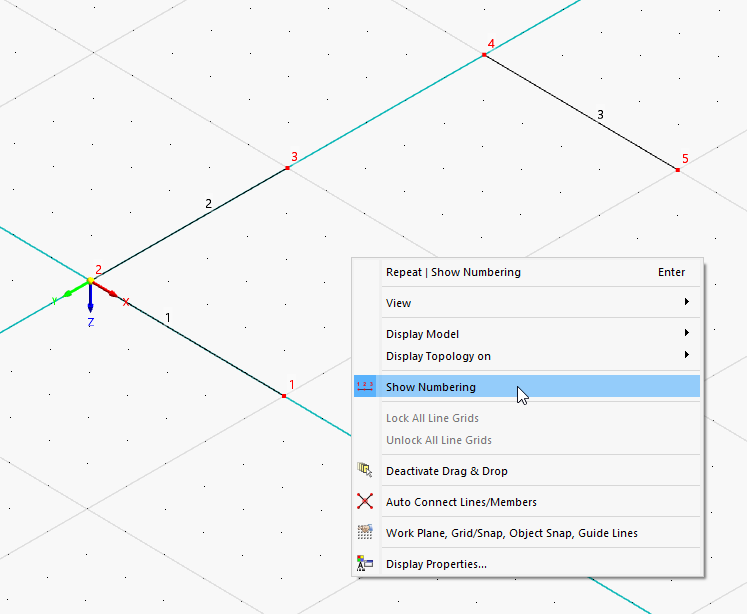

05 Visualizzazione della numerazione di linee e nodi

Nodo

Fare clic sul pulsante nella barra degli strumenti per creare i nodi delle basi della colonna.

Fare clic sul punto con le coordinate [X: 5 m/anno: -5 m/Z: 0 m] - di nuovo l'intersezione delle linee della griglia.

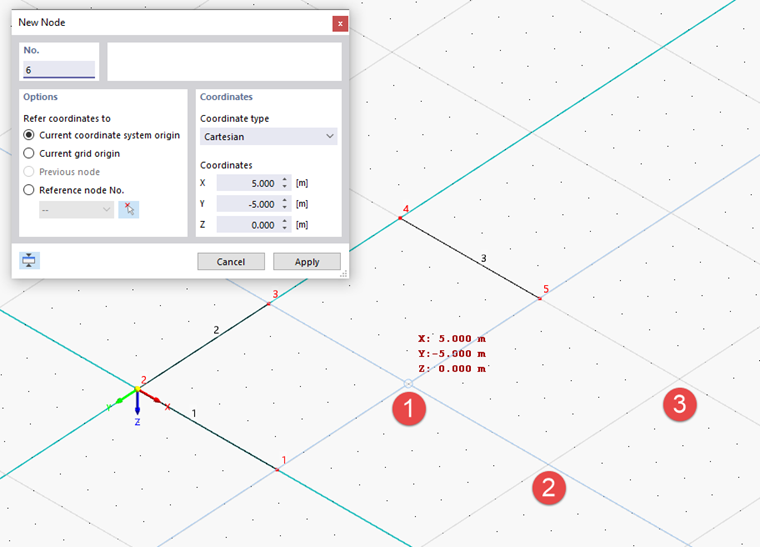

07 Punti di nuovi nodi

Quindi continuare facendo clic sui punti [X: 10 m/anno: -5 m/Z: 0 m] e [X: 10 m/anno: -10 m/Z: 0 m] .

Fare clic con il pulsante destro del mouse per uscire dalla funzione ' Nuovo nodo '.

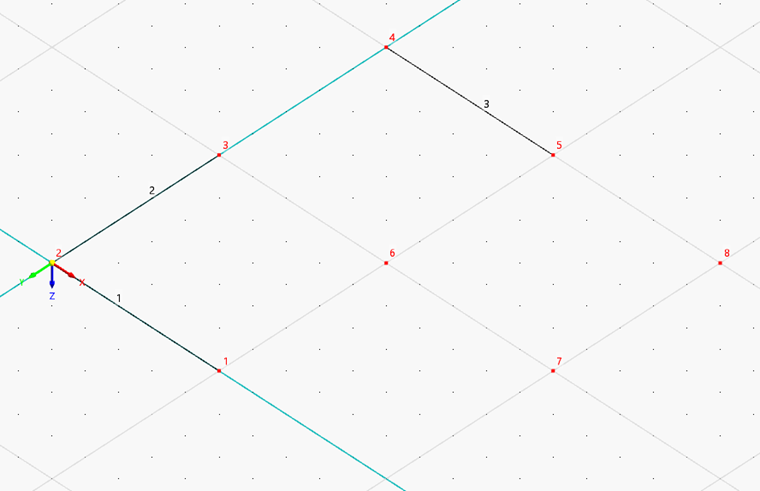

08 Linee e nodi
