Zadání linií a uzlů

Linie

Kliknutím na tlačítko v panelu nástrojů vytvoříme novou linii.

Klikněte na bod se souřadnicemi [X: 5 m / Y: 0 m / Z: 0 m] - průsečík dvou linií rastru. Souřadnice se zobrazí vedle kruhového kurzoru.

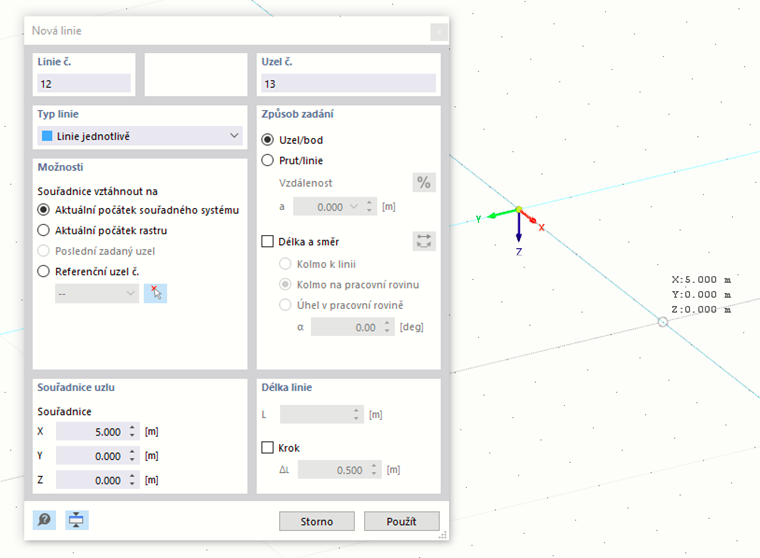

02 Počáteční bod první linie

Poté klikněte na bod v počátku [X: 0 m / Y: 0 m / Z: 0 m]. Pokračujte bodem [X: 0 m / Y: -5 m / Z: 0 m] – další průsečík dvou linií rastru.

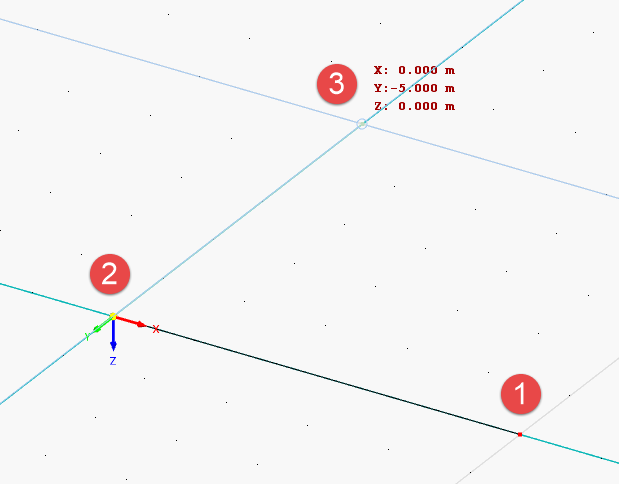

03 Zadání linií kliknutím na body

Chcete-li zrušit zadávání spojitých linií, klikněte jednou pravým tlačítkem myši (nebo stiskněte Esc).

Funkce 'Nová linie' je stále aktivní. Klikněte na body [X: 0 m / Y: -10 m / Z: 0 m] a [X: 5 m / Y: -10 m / Z: 0 m].

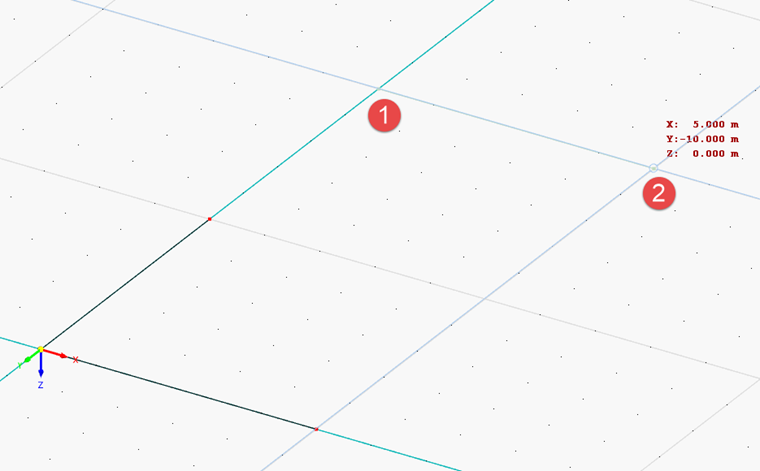

04 Zadání třetí linie

Nyní dvakrát klikněte pravým tlačítkem myši a ukončete tak režim zadávání. Dialog 'Nová linie' se zavře.

Nové linie je obtížné vidět, protože leží v liniích rastru. Chcete-li zobrazit číslování linií a uzlů, klikněte pravým tlačítkem myši na pracovní plochu. V místní nabídce aktivujte možnost Zobrazit číslování.

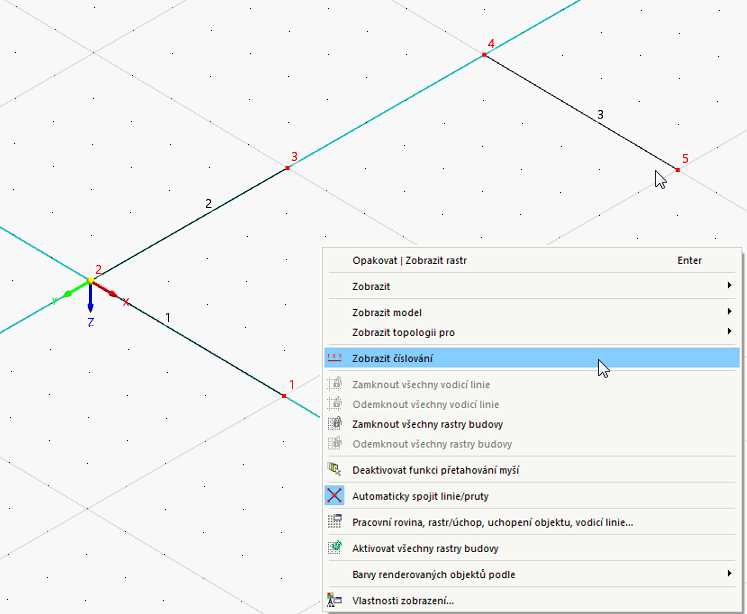

05 Zobrazení číslování linií a uzlů

Uzly

Pomocí tlačítka v panelu nástrojů vytvoříme uzly patek sloupu.

Klikněte na bod se souřadnicemi [X: 5 m / Y: -5 m / Z: 0 m] - opět průsečík dvou linií rastru.

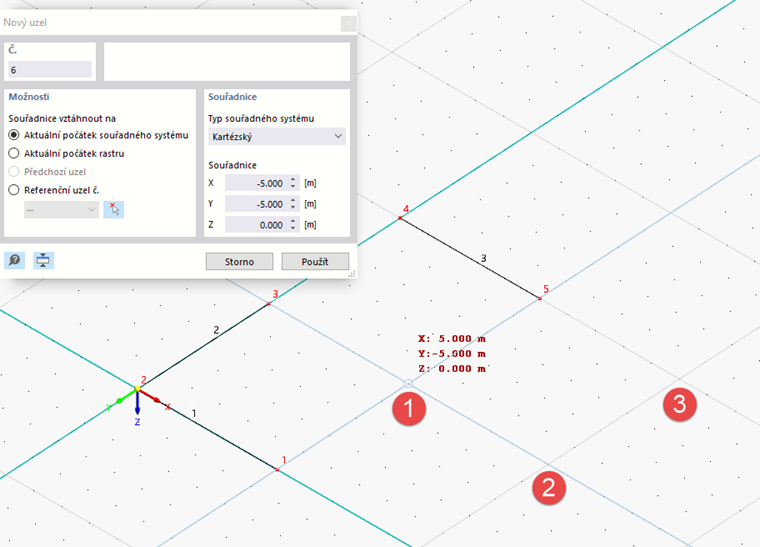

07 Body nových uzlů

Poté pokračujte kliknutím na body [X: 10 m / Y: -5 m / Z: 0 m] a [X: 10 m / Y: -10 m / Z: 0 m].

Stisknutím pravého tlačítka myši ukončíme funkci 'Nový uzel'.

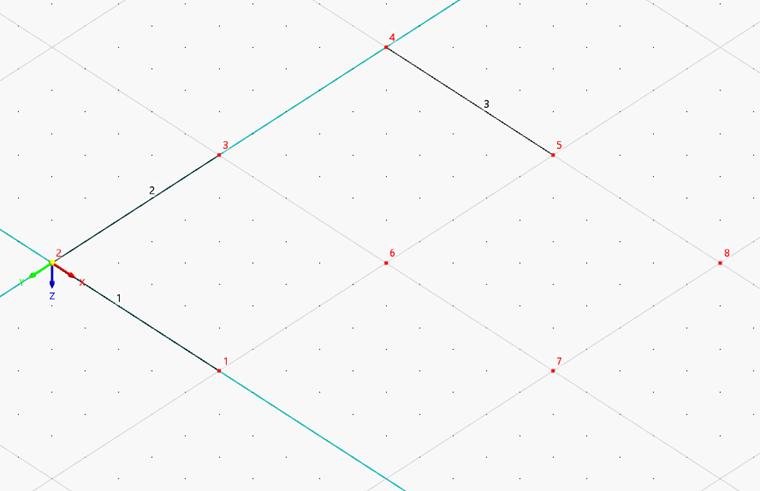

08 Linie a uzly
