Linien und Knoten definieren

Linien

Klicken Sie auf die Schaltfläche in der Symbolleiste, um eine neue Linie zu erzeugen.

Klicken Sie anschließend auf den Punkt mit den Koordinaten [X: 5 m / Y: 0 m / Z: 0 m] – den Schnittpunkt zweier Rasterlinien. Die Koordinaten werden neben dem kreisförmigen Mauszeiger angezeigt.

02 Anfangspunkt der ersten Linie

Dann klicken Sie auf den Punkt im Ursprung [X: 0 m / Y: 0 m / Z: 0 m]. Machen Sie mit dem Punkt weiter, der sich bei [X: 0 m / Y: -5 m / Z: 0 m] befindet – ein weiterer Schnittpunkt zweier Rasterlinien.

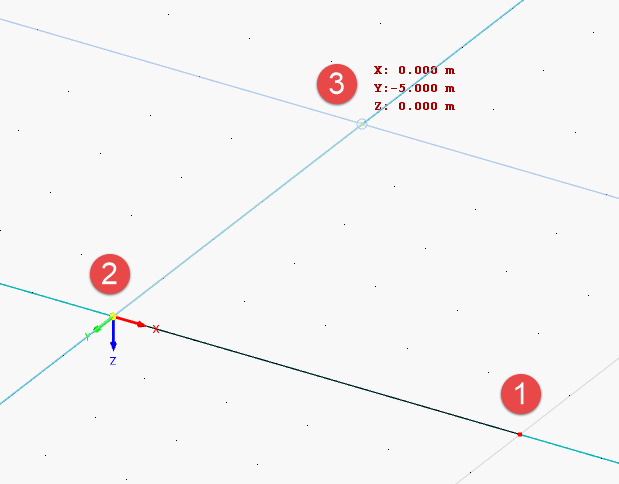

03 Linien durch Anklicken von Punkten definieren

Um das Setzen von Linienzügen zu beenden, führen Sie einen Rechtsklick aus (oder drücken Sie Esc).

Die Funktion 'Neue Linie' ist weiterhin aktiv. Klicken Sie die Punkte [X: 0 m / Y: -10 m / Z: 0 m] und [X: 5 m / Y: -10 m / Z: 0 m] an.

04 Dritte Linie festlegen

Klicken Sie jetzt zweimal mit der rechten Maustaste, um den Eingabemodus zu verlassen. Der Dialog 'Neue Linie' wird geschlossen.

Die neuen Linien sind schwer zu erkennen, da sie sich mit den Rasterlinien decken. Um die Nummerierung der Linien und Knoten anzuzeigen, klicken Sie mit der rechten Maustaste in den Arbeitsbereich. Aktivieren Sie im Kontextmenü die Option Nummerierung anzeigen.

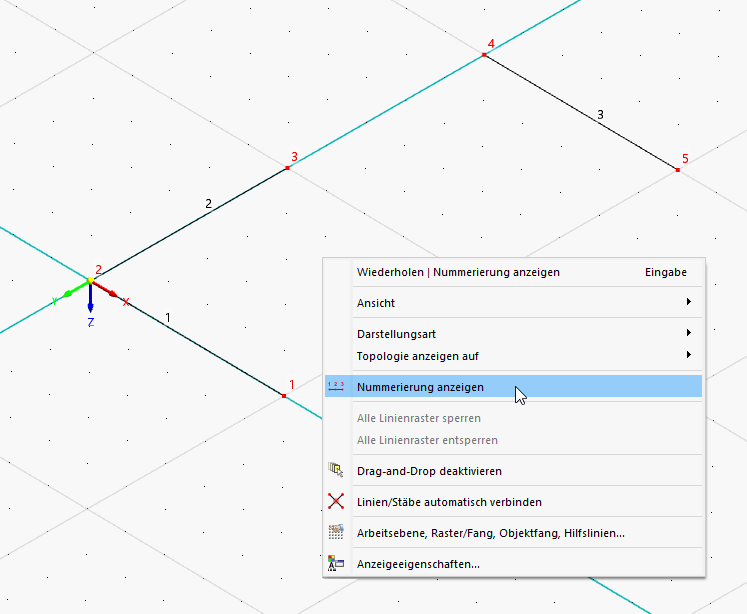

05 Nummerierung von Linien und Knoten anzeigen

Knoten

Klicken Sie auf die Schaltfläche in der Symbolleiste, um die Knoten der Stützenfüße zu erzeugen.

Klicken Sie anschließend auf den Punkt mit den Koordinaten [X: 5 m / Y: -5 m / Z: 0 m] – wieder der Schnittpunkt zweier Rasterlinien.

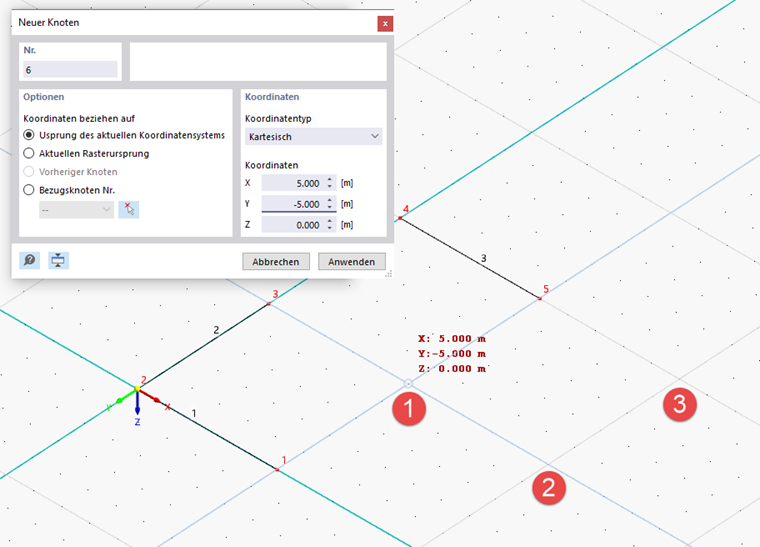

07 Punkte der neuen Knoten

Fahren Sie fort, indem Sie die Punkte [X: 10 m / Y: -5 m / Z: 0 m] und [X: 10 m / Y: -10 m / Z: 0 m] anklicken.

Mit einem Rechtsklick verlassen Sie die Funktion 'Neuer Knoten'.

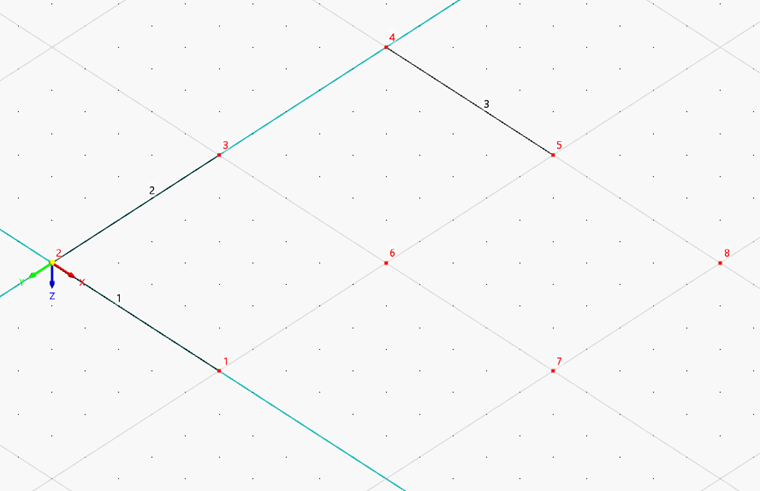

08 Linien und Knoten
