Trave del telaio
Per definire graficamente la trave del telaio, fare clic sul pulsante #immagine@021993 #nella barra degli strumenti.
Si aprirà la finestra di dialogo ' Nuova asta '.

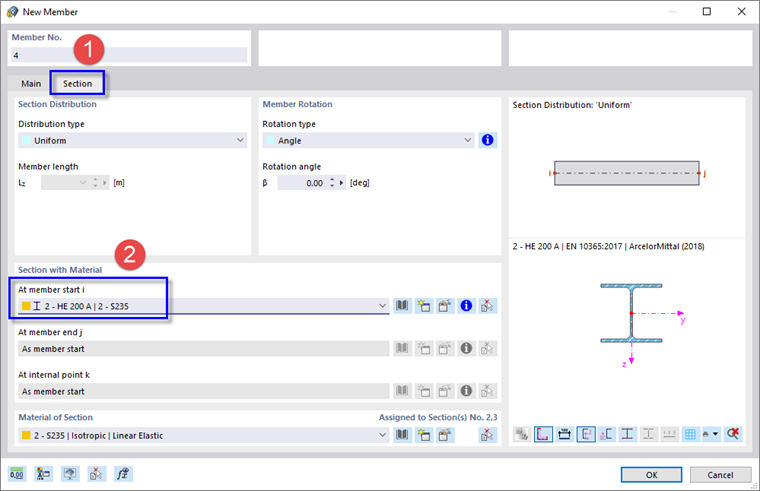

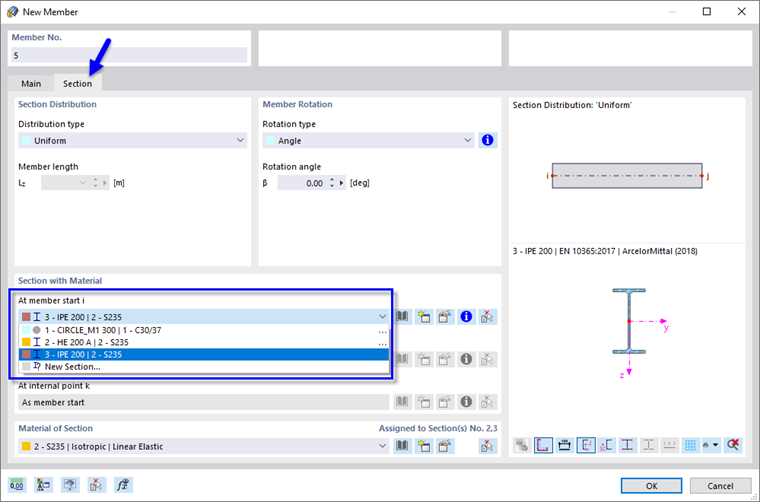

Fare clic sulla scheda Sezione (1) e selezionare la sezione HE 200 A dall'elenco (2) come prima. Quindi fare clic su OK .

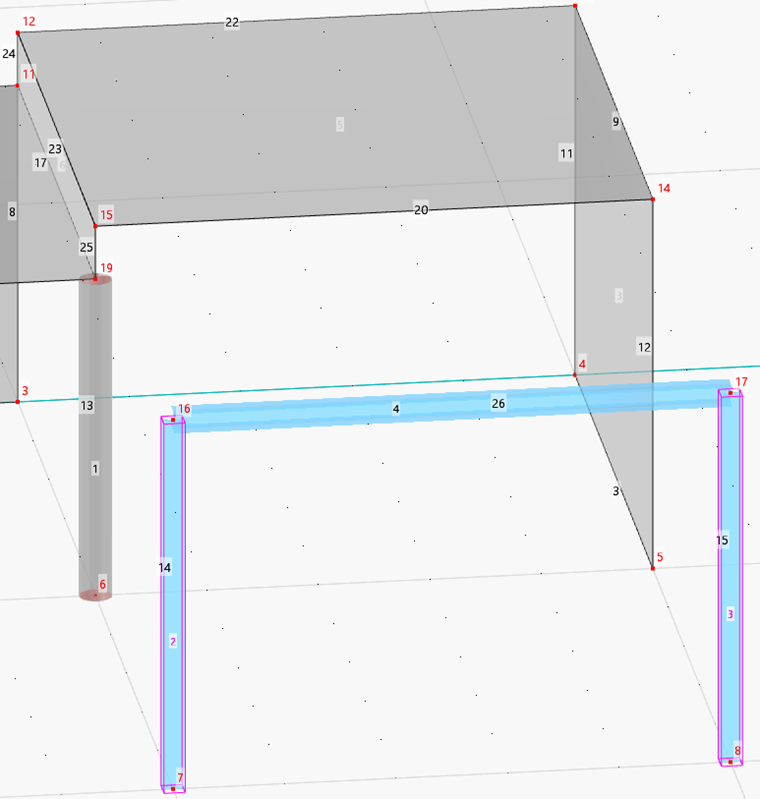

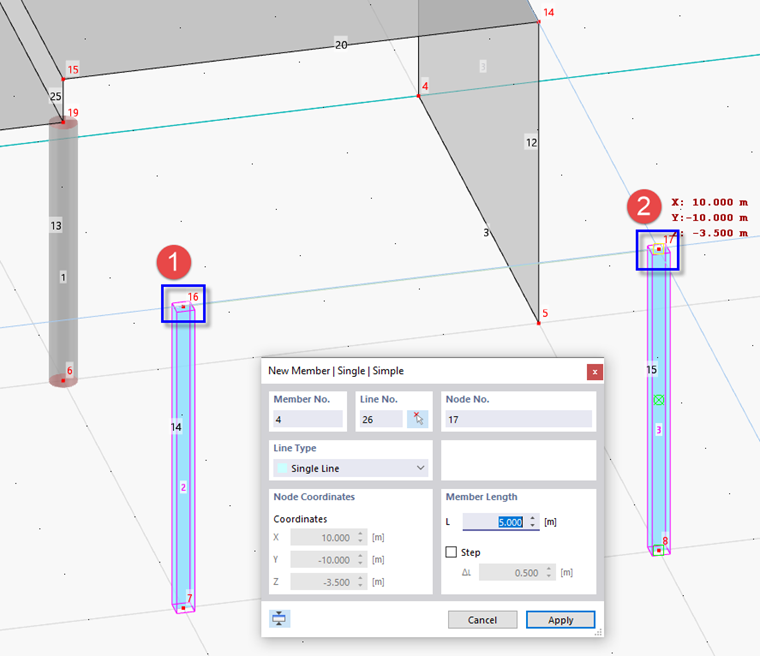

Fare clic uno dopo l'altro sui due nodi superiori delle colonne in acciaio (N ° 16 e 17 ). Per uscire dalla funzione, fare clic su Annulla (o fare clic con il pulsante destro del mouse).
Travi reticolari
Il telaio è collegato alle superfici in calcestruzzo da quattro travi della piattaforma. Fare di nuovo clic sul pulsante #immagine@021993 #. Nella finestra di dialogo ' Nuova asta ', selezionare la scheda Sezione come prima.
Selezionare la sezione IPE 200 dall'elenco e fare clic su OK .

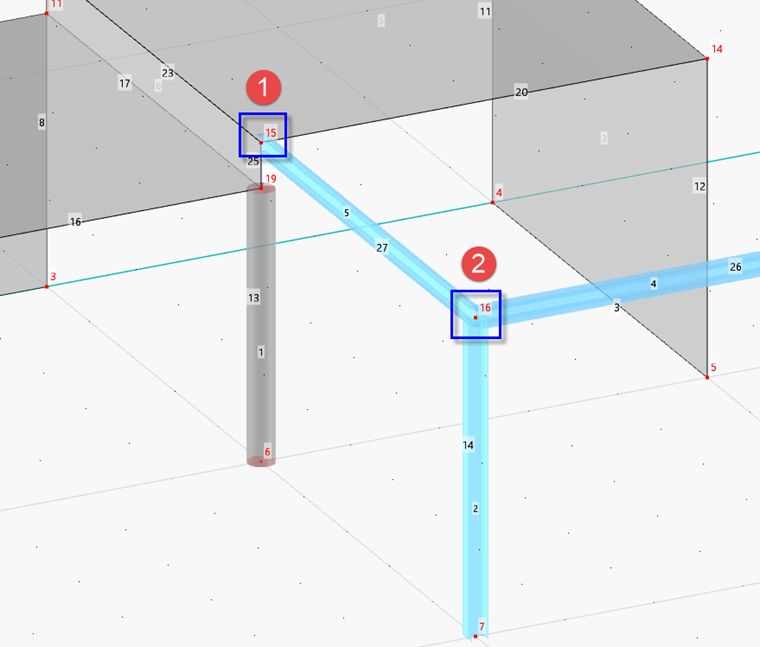

Ora fare clic sui nodi n. 15 e 16 uno dopo l'altro.
Fare di nuovo clic su Annulla .
Copia l'asta graficamente

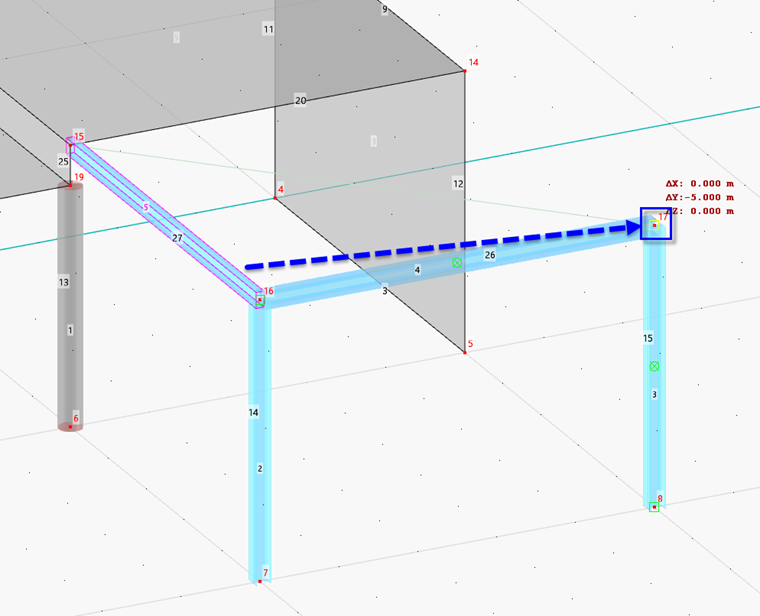

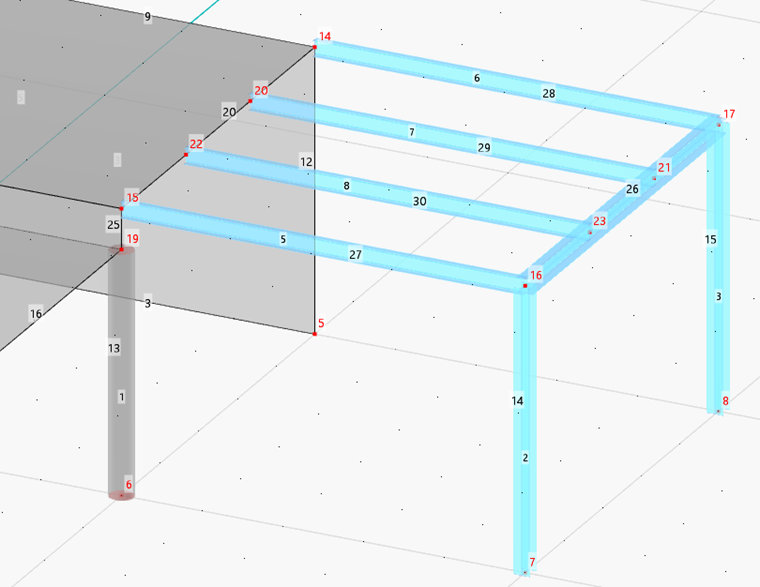

Premere il tasto Ctrl e tenerlo premuto. Afferra la nuova asta (nr. 5) in un punto qualsiasi della sua metà collegata alla colonna di acciaio e trascinala sul nodo nr. 17 – l'estremità opposta della piattaforma. Quando le coordinate di questo nodo appaiono vicino al puntatore, rilascia il pulsante del mouse.
Copiare l'asta utilizzando la funzione di menu

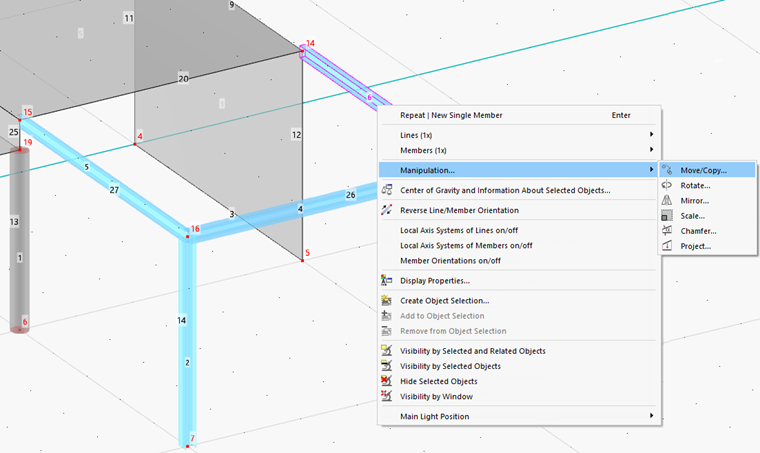

Fare clic con il pulsante destro del mouse sulla nuova asta (N ° 6 ) per aprire il suo menu di scelta rapida.
Attiva l'opzione Sposta/Copia .

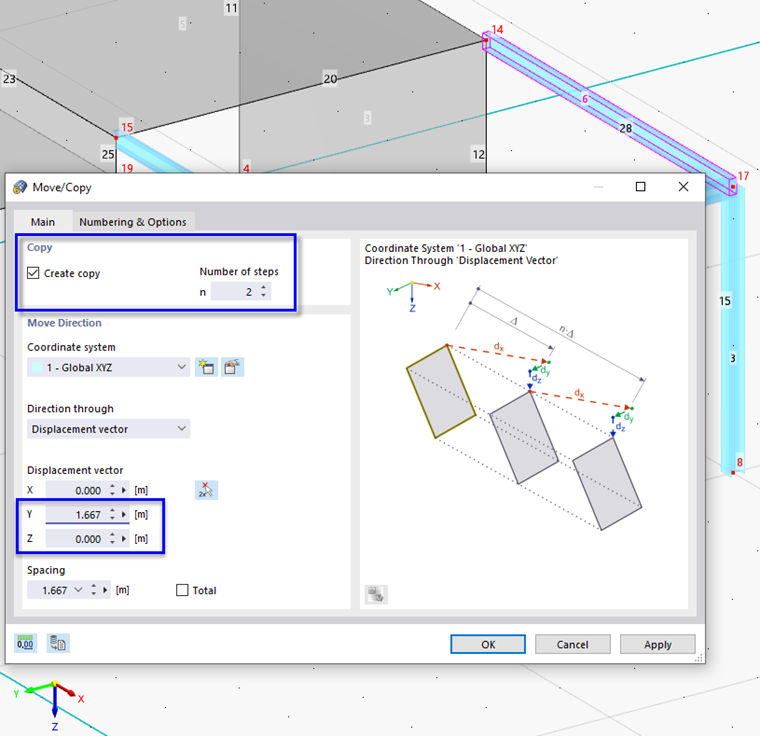

Nella finestra di dialogo ' Sposta/Copia ', seleziona l'opzione Crea una copia e inserisci 2 copie. Quindi inserisci il ' vettore di spostamento ', che è 5 m/3 = 1.667 m nella direzione Y.
Passare alla scheda Numerazione e opzioni .

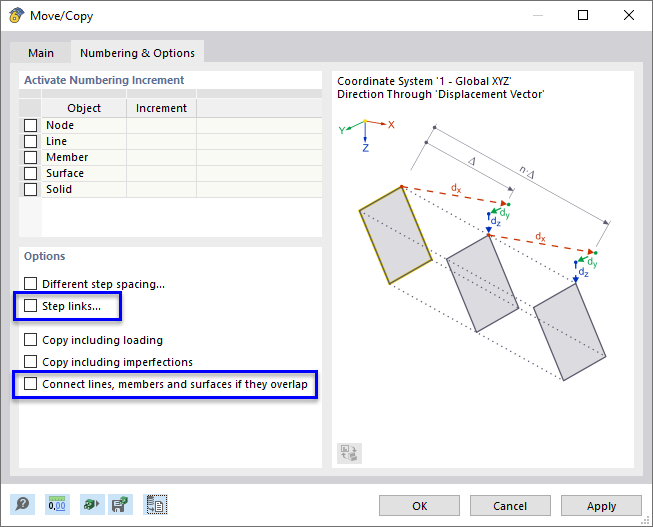

Disattivare le caselle di controllo Passaggi di collegamento e Collega linee, aste e superfici in caso di sovrapposizione in modo che le linee della piastra e della trave del telaio non siano diviso verso l'alto. Ciò sarà rilevante per la progettazione successiva delle aste. Infine, fare clic su OK .
