Belki pomostowe

Belka ramy

Belkę ramy można zdefiniować graficznie, klikając przycisk na pasku narzędzi.

02 Przycisk "Nowy pojedynczy pręt"

Otworzy się okno dialogowe 'Nowy pręt'.

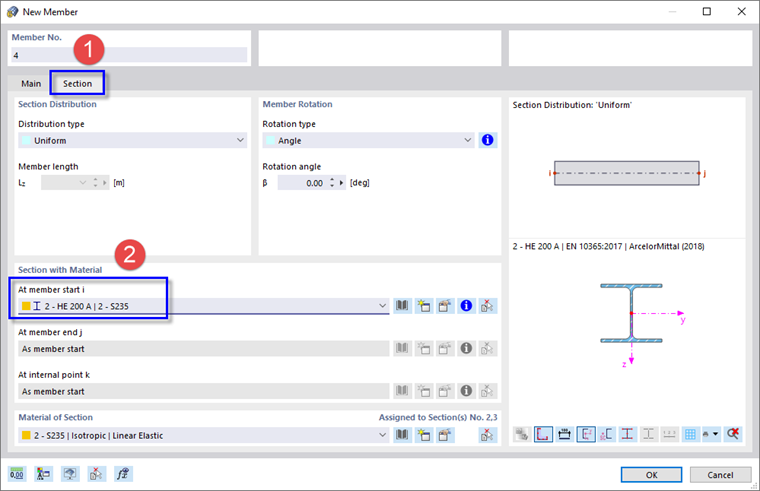

03 Okno dialogowe "Nowy pręt"

Otwórz zakładkę Przekrój (1) i - tak, jak poprzednio - wybierz z listy przekrój HE 200 A (2). Potwierdź przyciskiem OK.

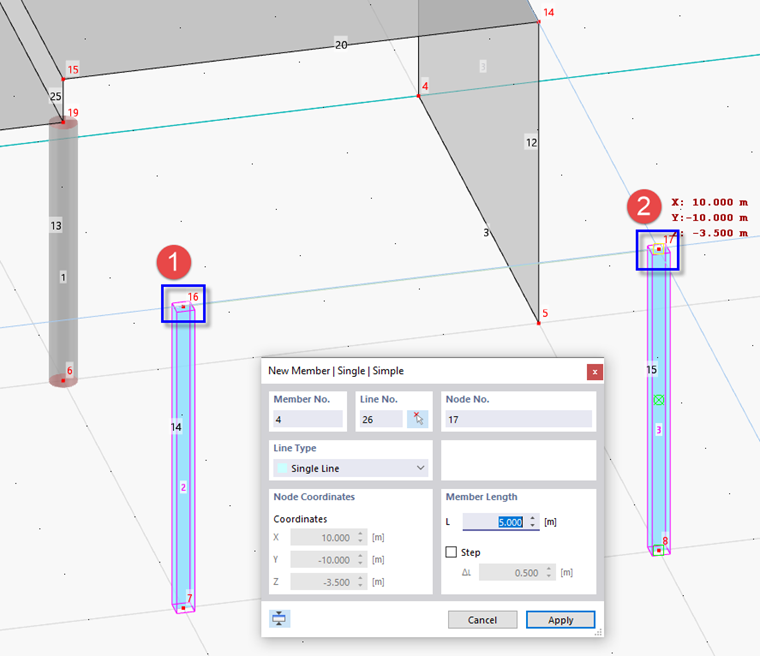

04 Definiowanie węzłów pręta

Kliknij kolejno dwa górne węzły słupów stalowych (nr 16 i 17). Zamknij funkcję, klikając przycisk Anuluj (lub prawy przycisk myszy).

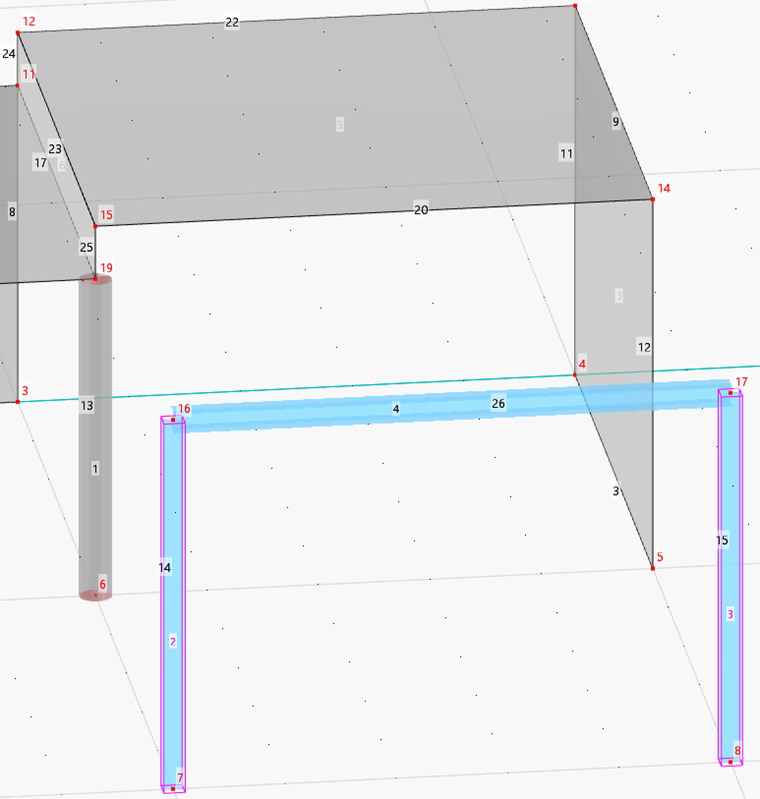

05 Dźwigar ramowy

Belki pomostowe

Rama jest połączona z powierzchniami betonowymi za pomocą czterech belek pomostowych. Kliknij ponownie przycisk . W oknie dialogowym 'Nowy pręt', tak jak poprzednio, przejdź do zakładki Przekrój.

07 Wybór przekroju IPE 200

Wybierz z listy przekrój IPE 200 i potwierdź przyciskiem OK.

Następnie kliknij kolejno węzły nr 15 i 16.

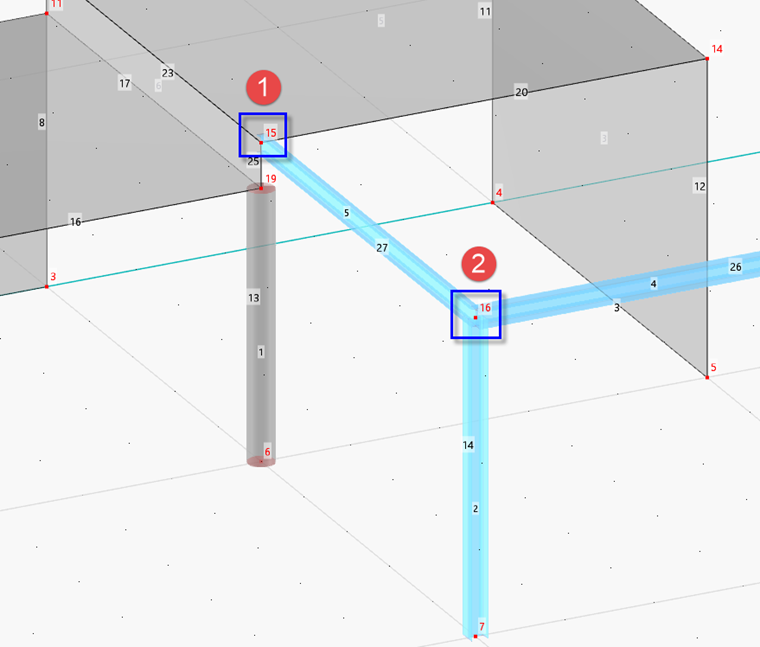

08 Definiowanie dźwigara pomostu

Ponownie kliknij Anuluj.

Graficzne kopiowanie pręta

Naciśnij i przytrzymaj klawisz Ctrl. "Chwyć" nowy pręt (nr 5) w dowolnym miejscu tej części pręta, która jest połączona ze słupem stalowym, i przeciągnij go do węzła nr 17 – przeciwległego końca pomostu. Kiedy obok kursora pojawią się współrzędne tego węzła, zwolnij przycisk myszy.

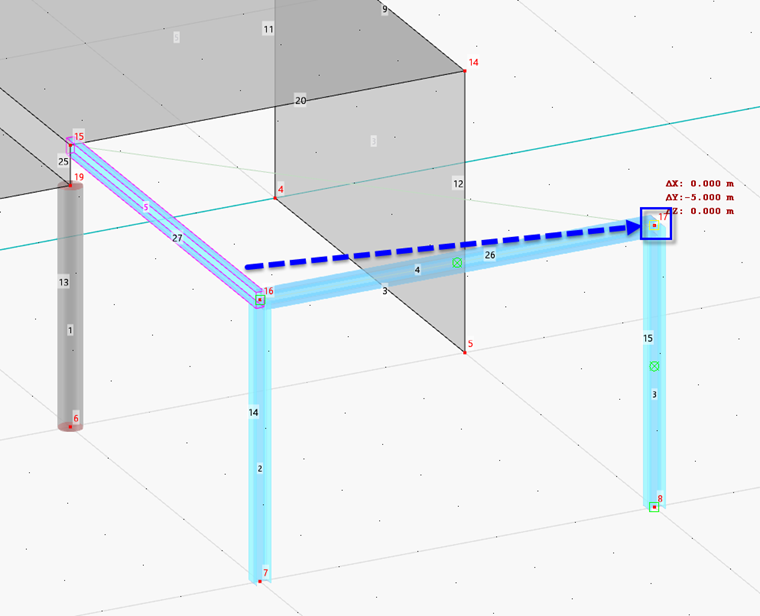

09 Graficzne kopiowanie dźwigara

Kopiowanie pręta za pomocą funkcji menu

Kliknij prawym przyciskiem myszy nowy pręt (nr 6), aby otworzyć jego menu kontekstowe.

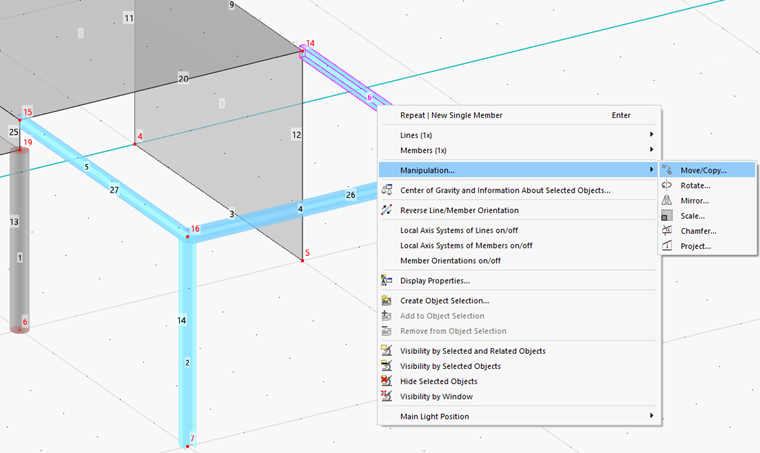

10 Menu kontekstowe pręta

Aktywuj w menu opcję Przesuń/Kopiuj.

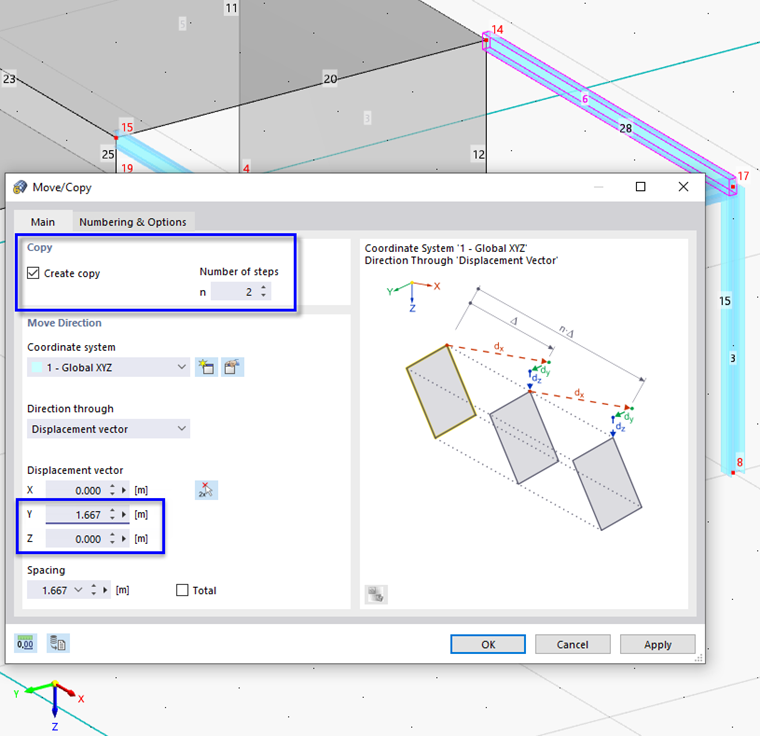

11 Tworzenie dwóch kopii pręta krawędziowego

W oknie dialogowym 'Przesuń/Kopiuj' wybierz opcję Utwórz kopię i wprowadź liczbę 2. Następnie wprowadź 'wektor przemieszczenia', który wynosi 5 m / 3 = 1,667 m w kierunku Y.

Przejdź do zakładki Numeracja i opcje.

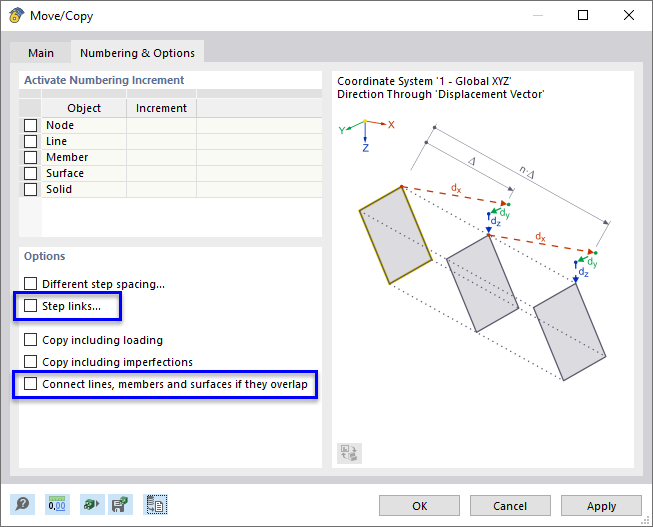

12 Ustawienia kopiowania linii

Odznacz pola wyboru Łączenie kroków i Połącz nakładające się linie, pręty i powierzchnie, tak aby linie płyty i belki ramy nie zostały rozdzielone. Będzie to istotne dla późniejszego wymiarowania prętów. Na końcu potwierdź przyciskiem OK.

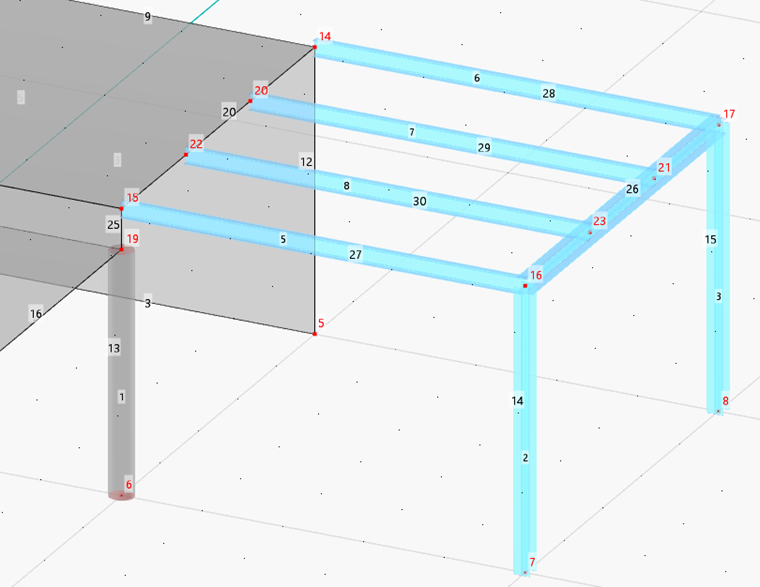

13 Platform
