Rahmenträger
Um den Rahmenträger grafisch zu definieren, klicken Sie auf die Schaltfläche
in der Symbolleiste.

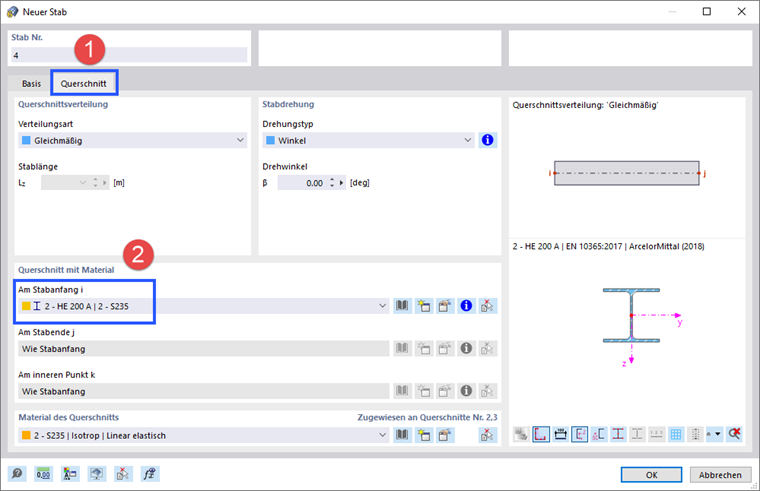

Der Dialog 'Neuer Stab' öffnet sich.
Öffnen Sie den Reiter Querschnitt (1) und wählen Sie wie zuvor das Profil HE 200 A aus der Liste aus (2). Klicken Sie dann auf OK.

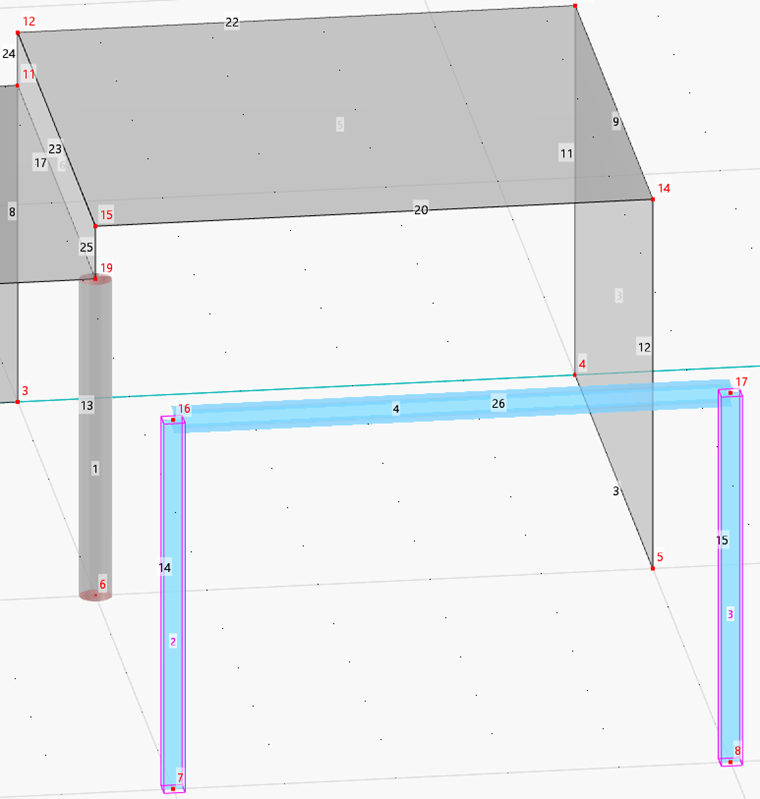

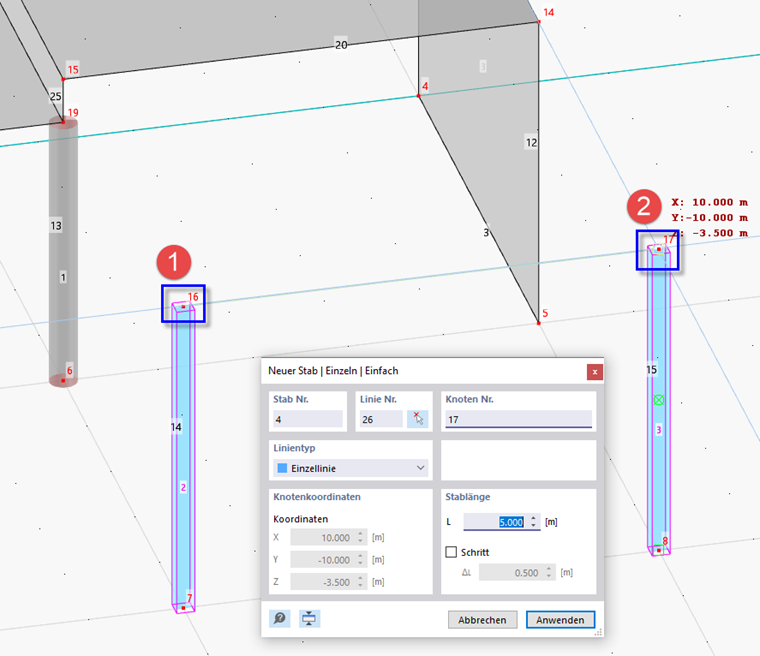

Klicken Sie nacheinander auf die beiden obersten Knoten der Stahlstützen (Nr. 16 und 17). Klicken Sie dann auf Abbrechen (oder machen Sie einen Rechtsklick), um die Funktion zu beenden.
Gitterträger

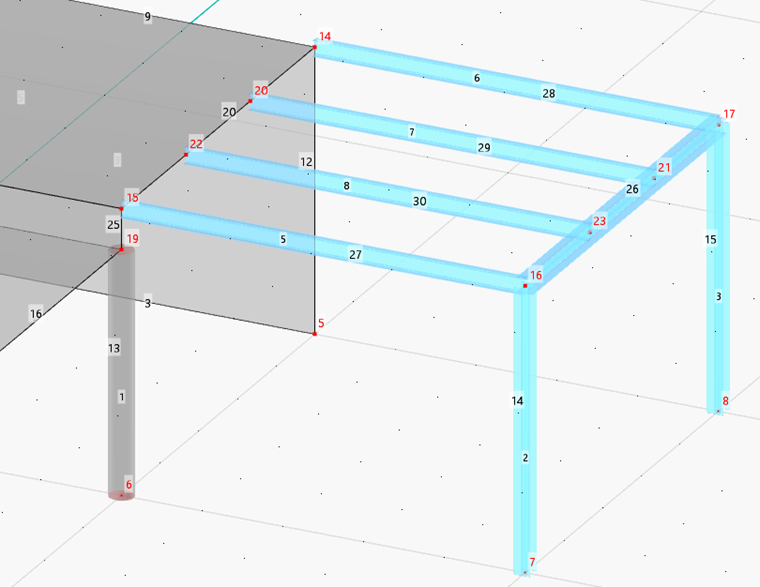

Der Rahmen ist über vier Bühnenträger mit den Betonflächen verbunden. Klicken Sie erneut auf die Schaltfläche
. Gehen Sie im Dialog 'Neuer Stab' wie zuvor zum Reiter Querschnitt.

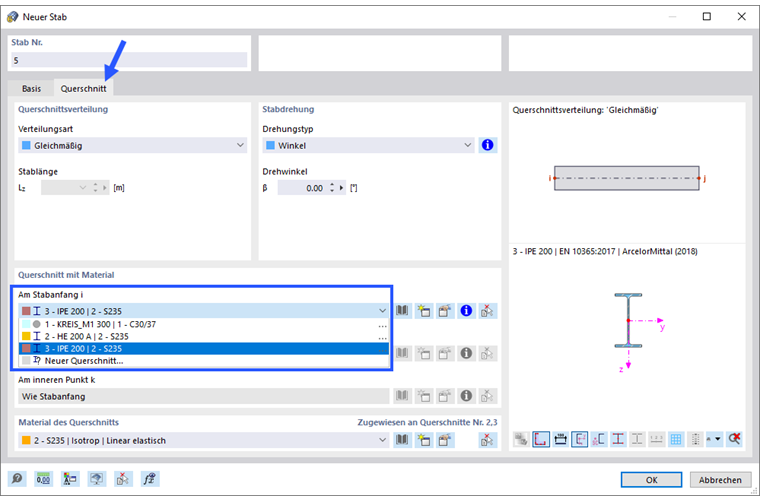

Wählen Sie in der Liste den Querschnitt IPE 200 aus und klicken Sie dann auf OK.
Jetzt klicken Sie nacheinander auf die Knoten Nr. 15 und 16.
Klicken Sie wieder auf Abbrechen.
Stab grafisch kopieren

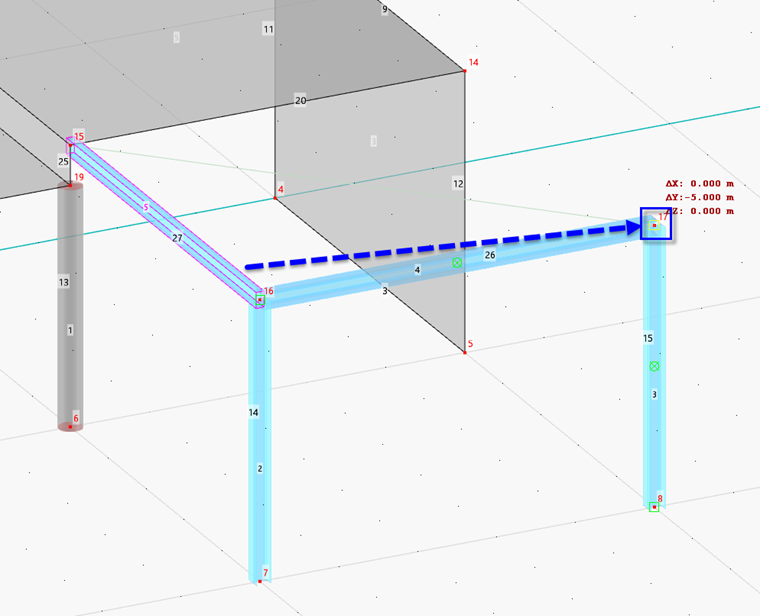

Drücken Sie die Strg-Taste und halten Sie sie gedrückt. Fassen Sie den neuen Stab (Nr. 5) an einer beliebigen Stelle der Stabhälfte, die mit der Stahlstütze verbunden ist, an und ziehen Sie ihn zum Knoten Nr. 17 – dem gegenüberliegenden Ende der Bühne. Wenn die Koordinaten dieses Knotens neben dem Mauszeiger angezeigt werden, lassen Sie die Maustaste los.
Stab über Menüfunktion kopieren

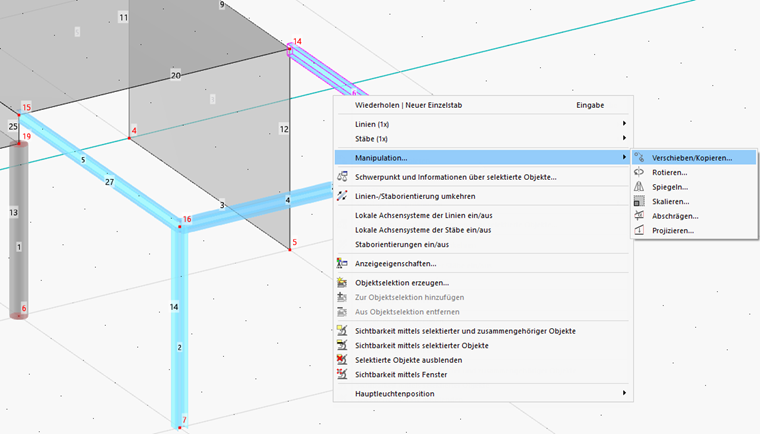

Mit einem Rechtsklick auf den neuen Stab (Nr. 6) wird dessen Kontextmenü geöffnet.
Wählen Sie die Option Manipulation → Verschieben/Kopieren.

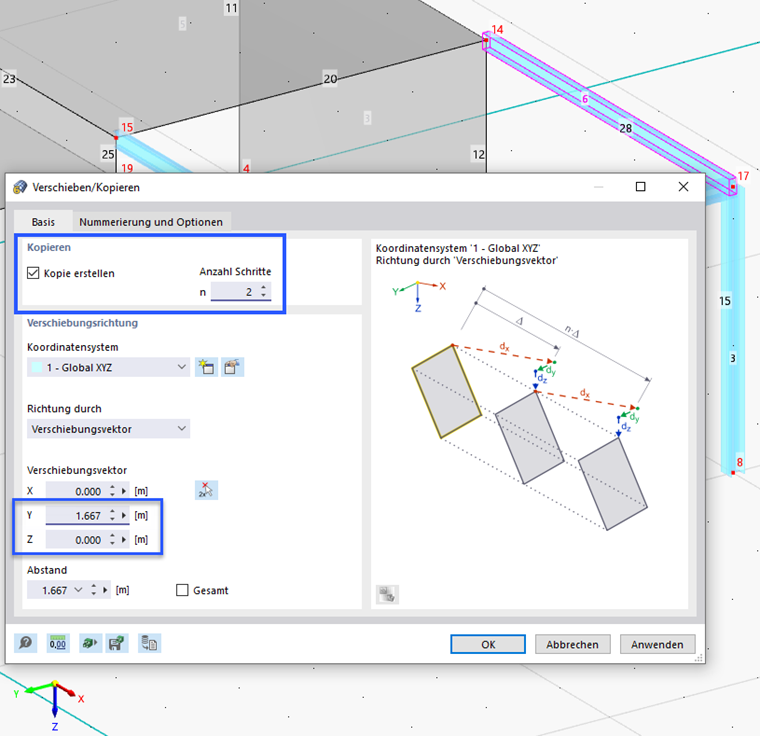

Wählen Sie im Dialog 'Verschieben/Kopieren' die Option Kopie erstellen aus und geben Sie 2 ein. Geben Sie dann den 'Verschiebungsvektor' ein, der 5 m / 3 = 1,667 m in Y-Richtung und 0,000 m in Z-Richtung beträgt.

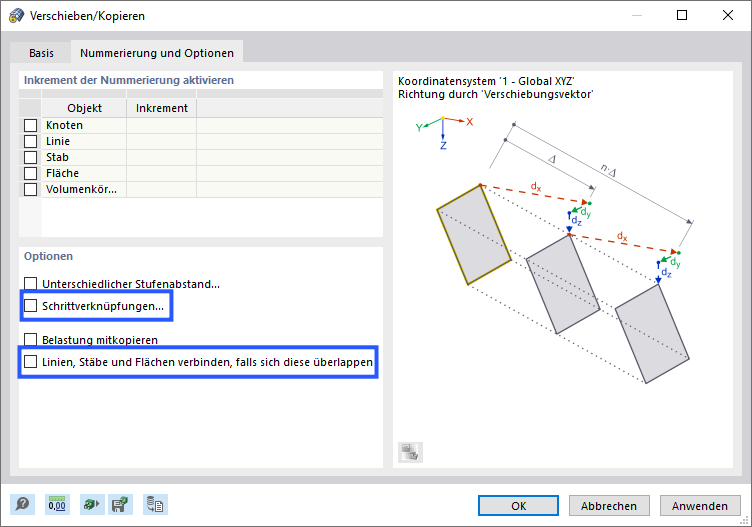

Wechseln Sie zum Reiter Nummerierung und Optionen.
Deaktivieren Sie die Kontrollfelder Schrittverknüpfungen und Linien, Stäbe und Flächen verbinden, falls sich diese überlappen, damit die Linien der Platte und des Rahmenträgers nicht aufgeteilt werden. Dies wird für die spätere Bemessung der Stäbe relevant sein. Klicken Sie abschließend auf OK.
