Nosníky plošiny

Nosník rámu

Chcete-li definovat nosník rámu graficky, klikněte v panelu nástrojů na tlačítko .

02 Tlačítko "Nový jednotlivý prut"

Otevře se dialog 'Nový prut'.

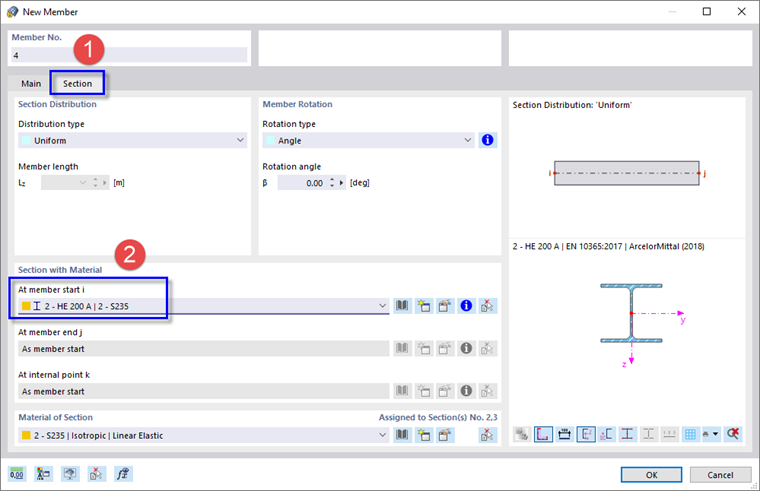

03 Dialog "Nový prut"

Klikněte na záložku Průřez (1) a vyberte ze seznamu (2) průřez HE 200 A jako výše. Poté klikněte na OK.

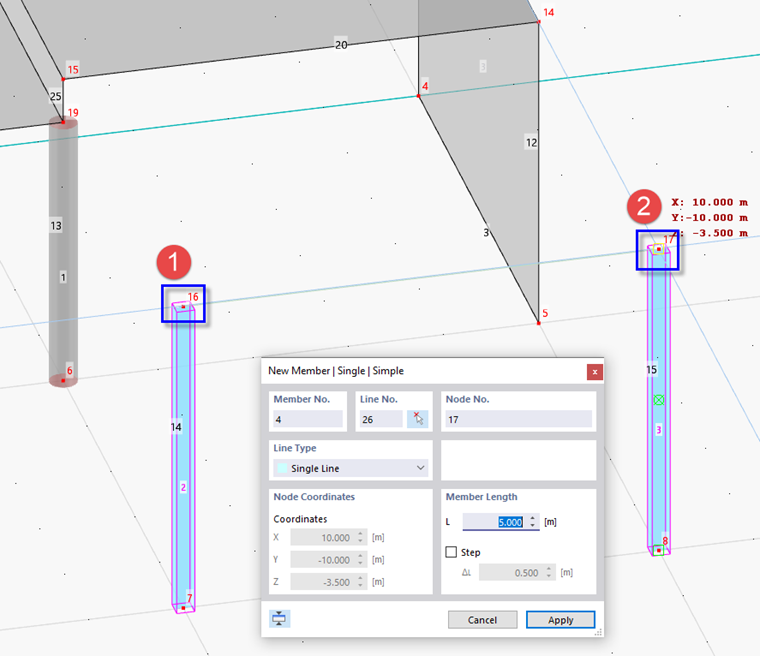

04 Definice uzlů prutu

Klikneme postupně na dva horní uzly ocelových sloupů (č. 16 a 17). Funkci ukončíte kliknutím na Storno (nebo kliknutím pravým tlačítkem myši).

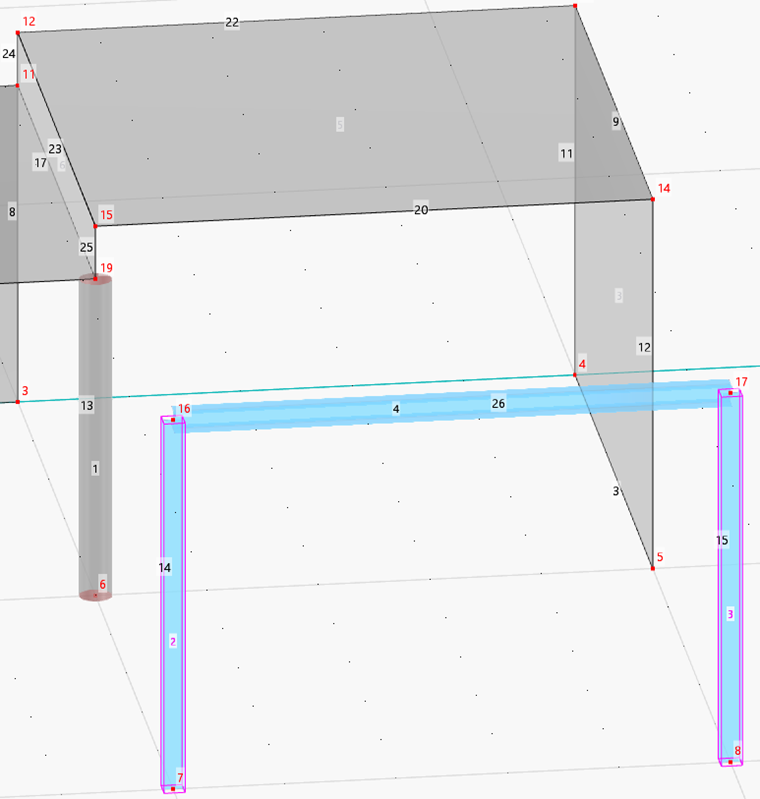

05 Nosník rámu

Příčné nosníky

Rám je s betonovými plochami spojen čtyřmi nosníky plošiny. Znovu klikněte na tlačítko . V dialogu 'Nový prut' vyberte záložku Průřez jako pro předchozí prut.

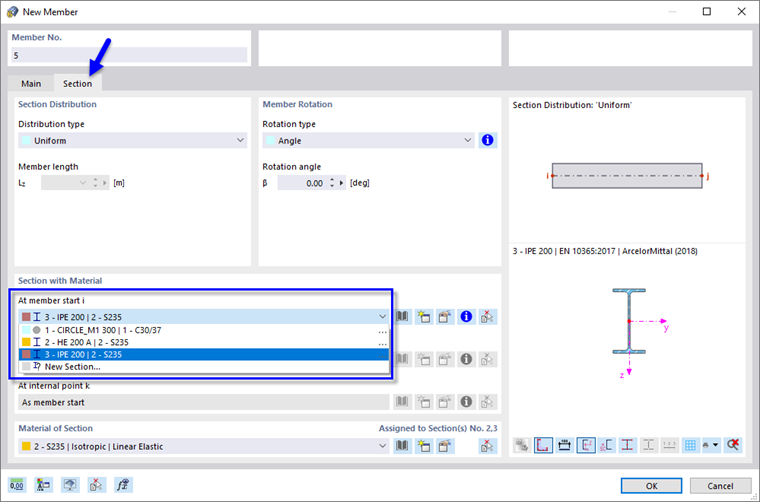

07 Výběr řezu IPE 200

V seznamu vyberte průřez IPE 200 a poté klikněte na OK.

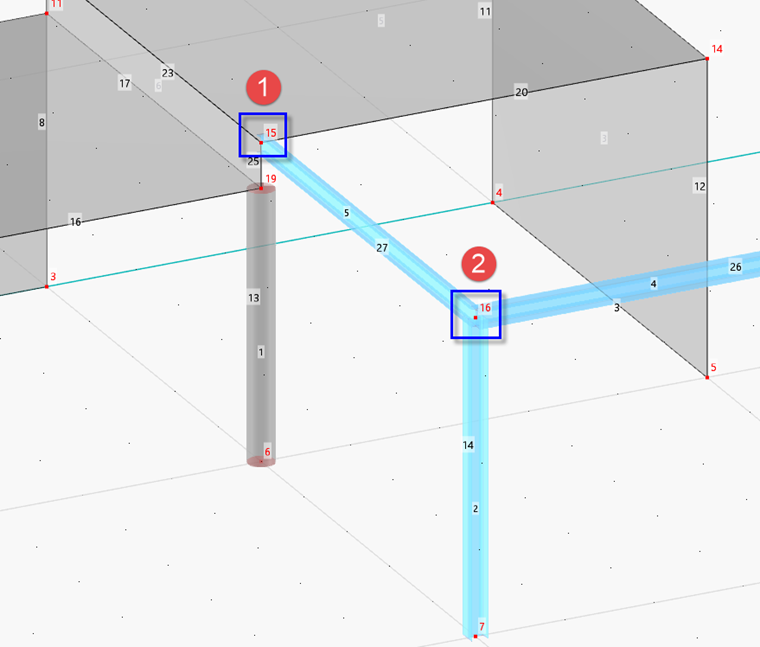

Nyní klikneme postupně na uzly 15 a 16.

08 Zadání nosníku plošiny

Znovu klikněte na Storno.

Kopírování prutu graficky

Stiskněte a podržte klávesu Ctrl. Uchopte nový prut (č. 5 ) kdekoli v jeho polovině, který je připojen k ocelovému sloupu, a přetáhněte ho do uzlu č. 17 - opačný konec nástupiště. Jakmile se souřadnice tohoto uzlu objeví vedle ukazatele, uvolněte tlačítko myši.

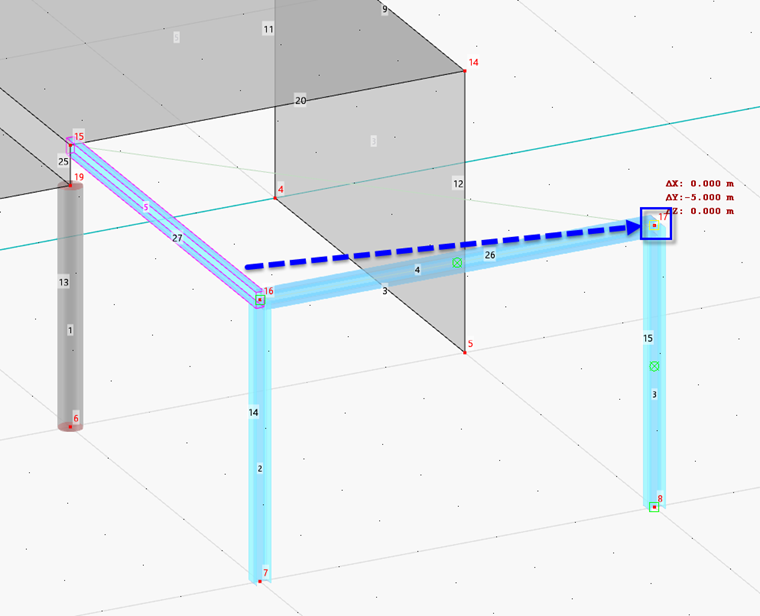

09 Grafické kopírování nosníku

Kopírování prutu pomocí funkce z nabídky

Kliknutím pravým tlačítkem myši na nový prut (č. 6) otevřete jeho místní nabídku.

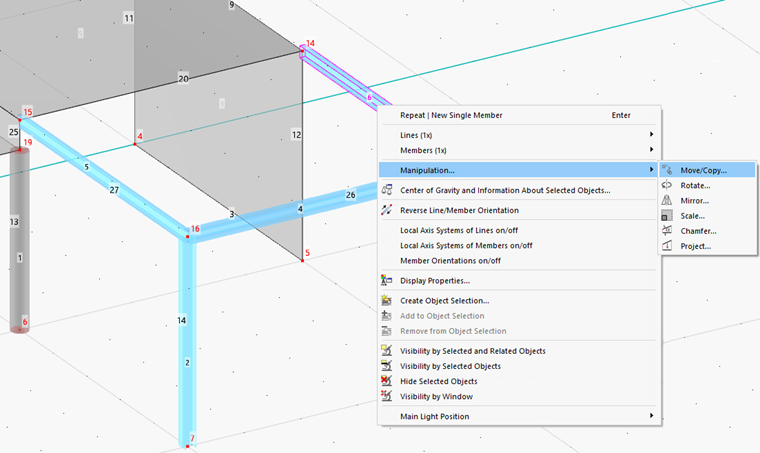

10 Místní nabídka prutu

Vyberte možnost Posun/Kopie.

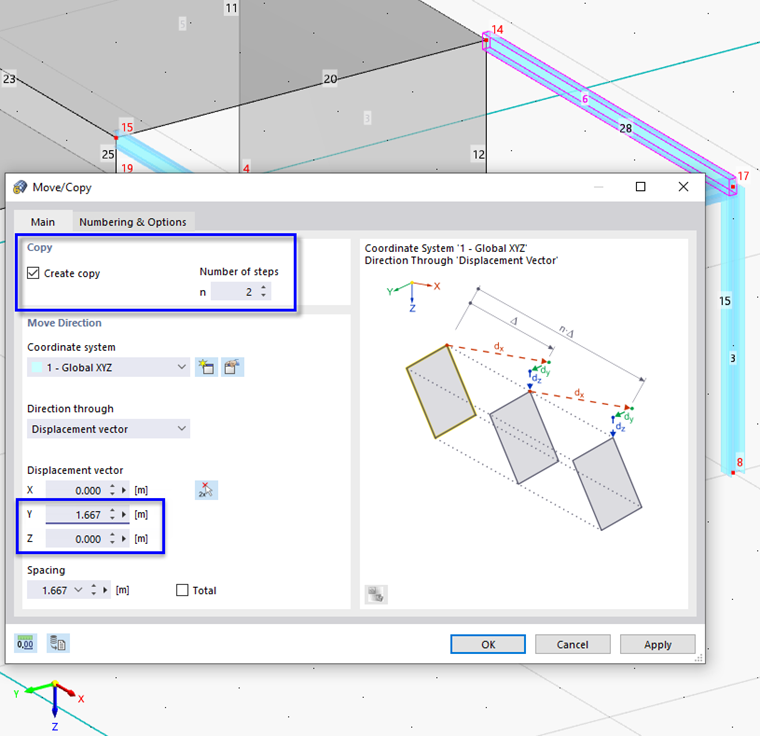

11 Vytvoření dvou kopií okrajového prutu

V dialogu 'Posunout/Kopírovat' vyberte možnost Vytvořit kopii a zadejte 2 kopie. Poté zadejte 'Vektor posunu', což je 5 m / 3 = 1,667 m ve směru Y.

Přepněte na záložku Číslování & možnosti.

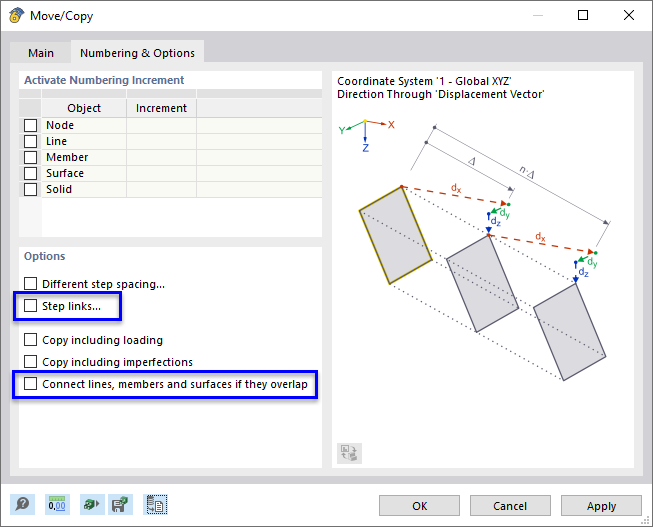

12 Nastavení pro kopírování linií

Deaktivujte zaškrtávací políčka Propojení kopírovaných objektů a Spojit linie, pruty a plochy v případě, že se překrývají, aby linie deskového a rámového nosníku nebyly rozdělené. To bude důležité pro pozdější posouzení prutů. Nakonec klikněte na OK.

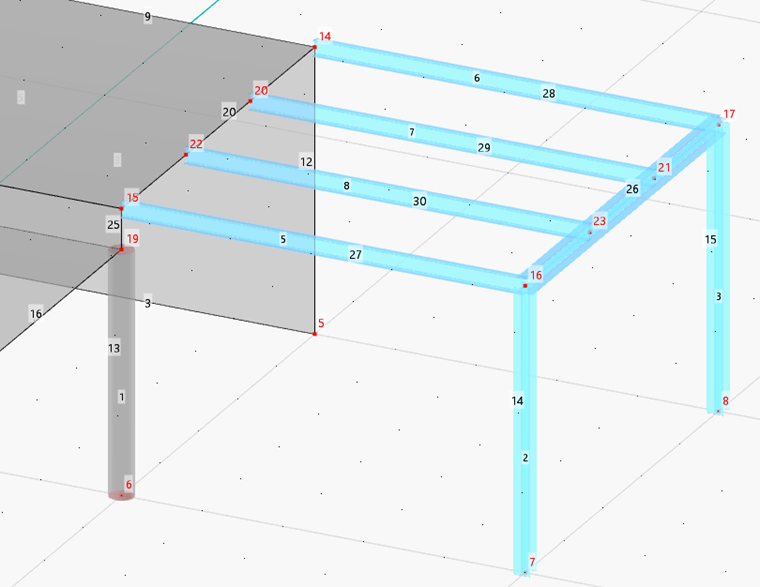

13 Plošina
