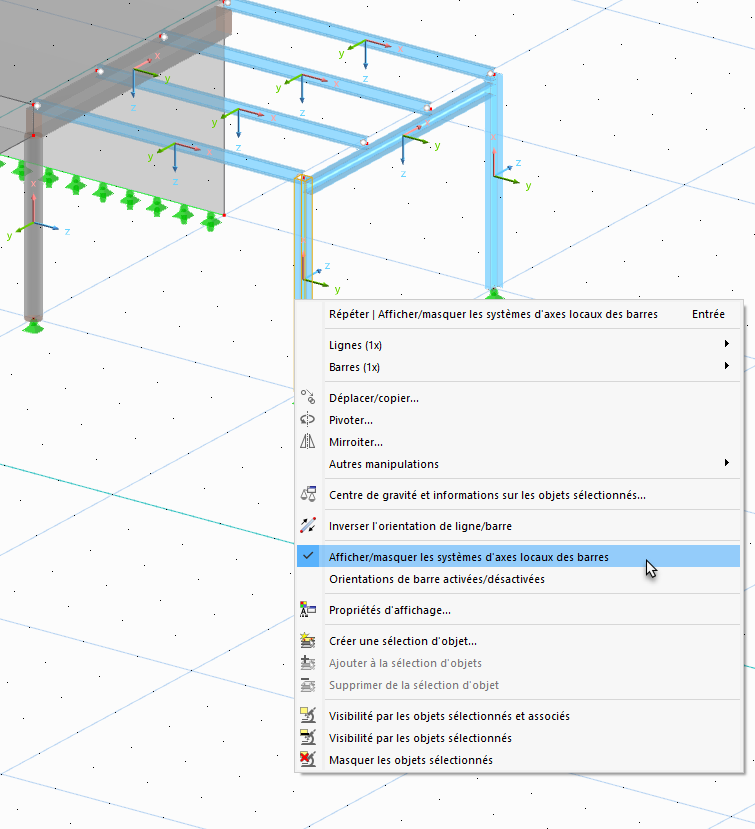

Les imperfections se réfèrent aux axes locaux de chaque colonne. Pour afficher les axes de barre, cliquez avec le bouton droit de la souris sur l'une des barres et ouvrez son menu contextuel. Sélectionnez l'option Systèmes d'axes locaux des barres activé/désactivé.
Colonne en béton

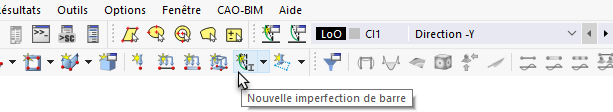

Pour définir l'imperfection de la colonne en béton, cliquez sur le bouton
dans la barre d'outils.

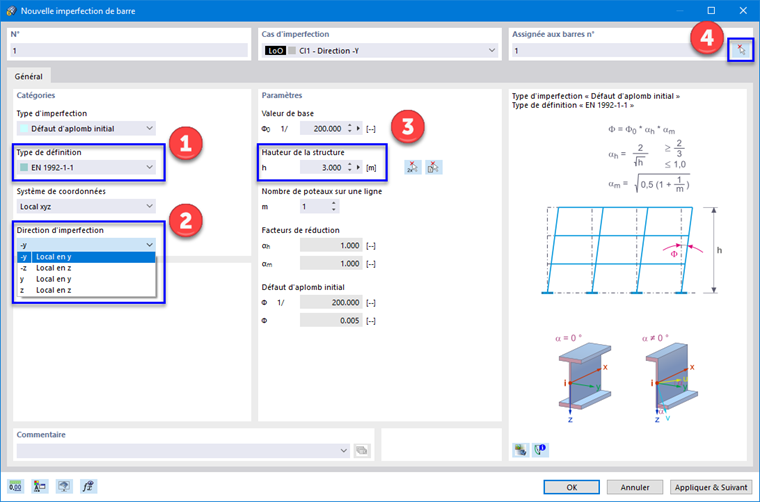

Dans la boîte de dialogue "Nouvelle imperfection de barre", le type d'imperfection "Déversement initial" est prédéfini.
Dans la zone "Catégories", sélectionnez EN 1992-1-1 dans la liste "Type de définition" (1) afin que les paramètres selon l'Eurocode 2 soient appliqués.
Déplacez la boîte de dialogue pour que vous puissiez voir les axes de la colonne en béton. Son axe y local pointe dans la direction Y globale. Pour appliquer le déversement dans la direction opposée, sélectionnez -y dans la liste de la zone "Direction de l'imperfection" (2).
Dans la zone "Paramètres", entrez la hauteur de la colonne, qui est de 3 m (3). Ensuite, cliquez sur le bouton
dans la zone "Affecté aux barres" (4) et sélectionnez la colonne en béton dans le graphique. Cliquez sur OK pour revenir à la boîte de dialogue.
Continuez à définir les imperfections en cliquant sur Appliquer & Suivant.
Colonnes en acier
Déversement

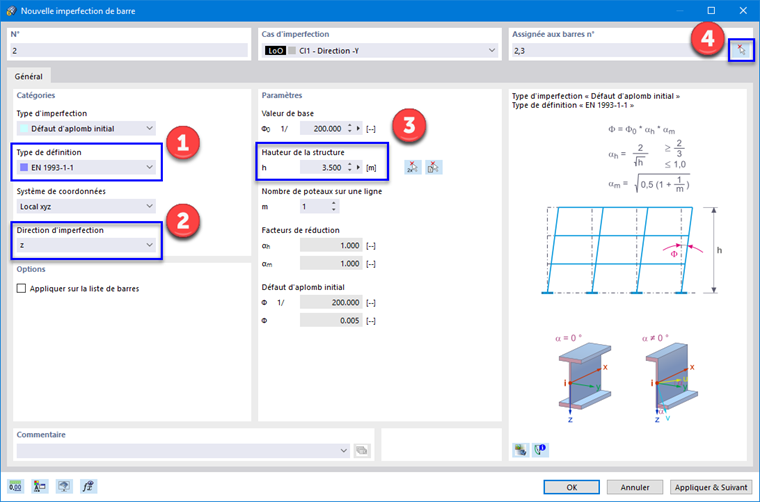

Sélectionnez EN 1993-1-1 dans la liste "Type de définition" (1) pour appliquer les paramètres selon l'Eurocode 3 pour les colonnes en acier. En raison de la rotation des colonnes, leurs axes z locaux pointent dans la direction Y négative. Sélectionnez z dans la liste "Direction de l'imperfection" (2).
Entrez la hauteur de la colonne, qui est de 3,5 m (3). Puis cliquez de nouveau sur le bouton
(4) pour sélectionner les deux colonnes en acier une par une dans le graphique. Lorsque vous retournez à la boîte de dialogue, leurs numéros s'affichent dans la zone "Affecté aux barres".
Cliquez de nouveau sur Appliquer & Suivant.
Flèche

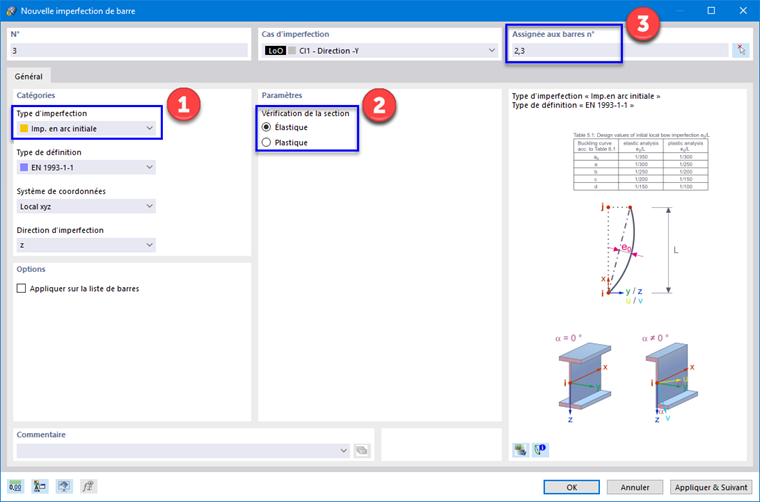

Dans la zone "Catégories", sélectionnez le type d'imperfection Flèche initiale (1). Assurez-vous que EN 1993-1-1 est défini. Comme aucune analyse plastique n'est à effectuer, réglez l'option Élastique dans la zone "Paramètres" (2). Entrez ensuite manuellement les numéros des barres de colonne en acier n° 2,3 (3), à moins que vous ne souhaitiez les sélectionner à nouveau graphiquement.
Les imperfections de flèche ne sont pertinentes que pour les colonnes en acier, pas pour la colonne en béton. Par conséquent, fermez la boîte de dialogue en cliquant sur OK.
Si les imperfections ne sont pas affichées sur le modèle, utilisez le bouton
pour les activer.
Le graphique montre que les imperfections de flèche ne reflètent pas encore pleinement la forme de flambage d'un cadre. Double-cliquez sur l'imperfection de flèche de la colonne intérieure (barre n° 2) pour l'ajuster (1). Dans la boîte de dialogue "Modifier l'imperfection de la barre", inversez la "Direction de l'imperfection" en sélectionnant -z dans la liste (2). Puis cliquez sur OK.
Pour masquer à nouveau les axes de barre, cliquez avec le bouton droit de la souris sur l'une des barres et désélectionnez l'option Systèmes d'axes locaux des barres dans son menu contextuel (voir l'image Affichage des axes locaux des barres).
Modèle filaire

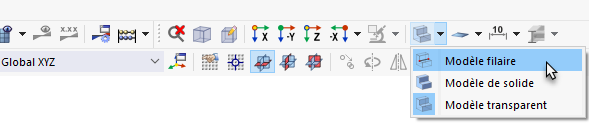

L'affichage du modèle peut être modifié pour une meilleure vue des imperfections : Cliquez sur le bouton de liste
dans la barre d'outils pour ouvrir les options d'affichage. Sélectionnez le Modèle filaire.
Désormais, les imperfections ne sont plus superposées par les sections.
Rétablissez la vue Modèle transparent en sélectionnant l'option correspondante dans le bouton de liste (voir l'image Sélection de l'affichage du 'Modèle filaire').
