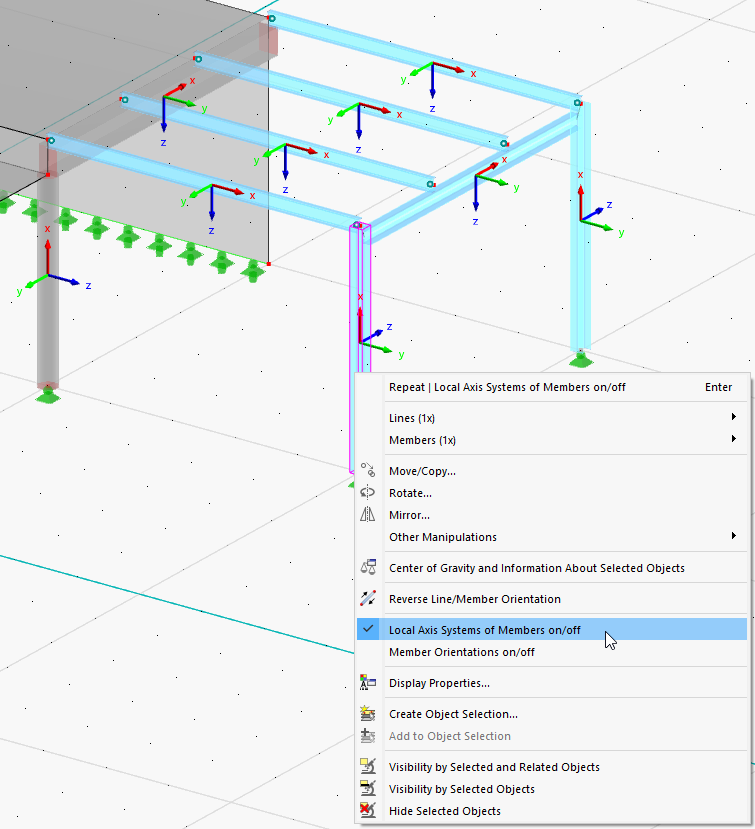

Niedoskonałości odnoszą się do lokalnych osi każdej kolumny. Aby wyświetlić osie prętów, kliknij prawym przyciskiem myszy na jeden z prętów i otwórz jego menu skrótów. Wybierz opcję Lokalne układy osi prętów włącz/wyłącz.
Kolumna żelbetowa

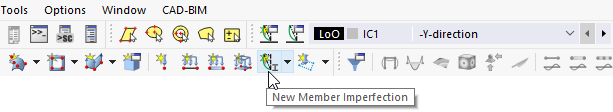

Aby zdefiniować niedoskonałości kolumny żelbetowej, kliknij przycisk
na pasku narzędzi.

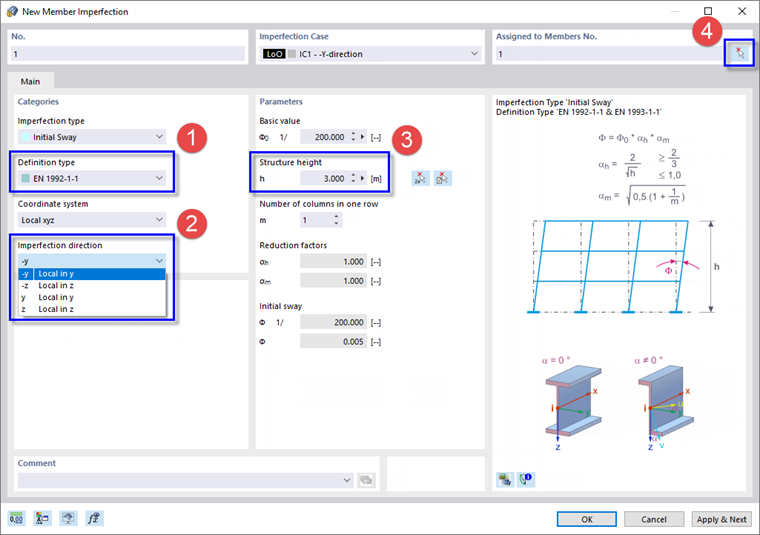

W oknie dialogowym "Nowa niedoskonałość pręta", domyślnie ustawiony jest typ niedoskonałości "Początkowe przegięcie".
W obszarze "Kategorie" wybierz EN 1992-1-1 z listy "Typ definicji" (1), aby zastosować parametry zgodnie z Eurokodem 2.
Przesuń okno dialogowe, aby mieć widok na osie kolumny żelbetowej. Jej lokalna oś y skierowana jest w globalnym kierunku Y. Aby zastosować przegięcie w przeciwnym kierunku, wybierz -y z listy w obszarze "Kierunek niedoskonałości" (2).
W obszarze "Parametry" wprowadź wysokość kolumny, która wynosi 3 m (3). Następnie kliknij przycisk
w obszarze "Przypisane do prętów" (4) i wybierz kolumnę żelbetową w grafice. Kliknij OK, aby powrócić do okna dialogowego.
Kontynuuj definiowanie niedoskonałości, klikając Zastosuj i Następny.
Kolumny stalowe
Przegięcie

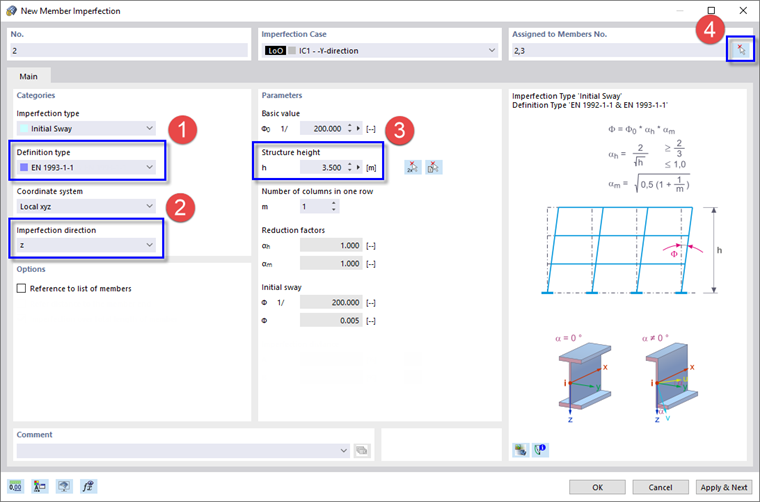

Wybierz EN 1993-1-1 z listy "Typ definicji" (1), aby zastosować parametry zgodnie z Eurokodem 3 dla kolumn stalowych. Z powodu obrotu kolumn, ich lokalne osie z są skierowane w negatywnym kierunku Y. Wybierz z z listy "Kierunek niedoskonałości" (2).
Wprowadź wysokość kolumny, która wynosi 3,5 m (3). Następnie ponownie kliknij przycisk
(4), aby wybrać dwie kolumny stalowe w grafice jedna po drugiej. Po powrocie do okna dialogowego ich numery zostaną pokazane w obszarze "Przypisane do prętów".
Kliknij ponownie Zastosuj i Następny.
Strzałka

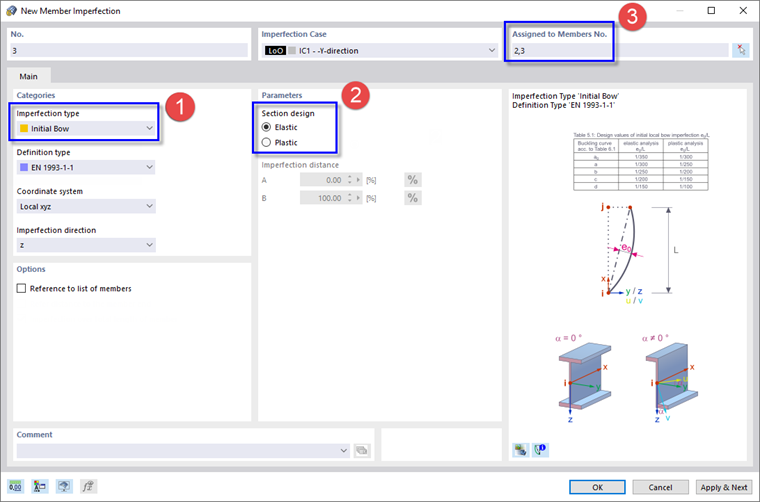

W obszarze "Kategorie" wybierz typ niedoskonałości Początkowa strzałka (1). Upewnij się, że ustawiony jest EN 1993-1-1. Ponieważ nie ma być przeprowadzona analiza plastyczna, ustaw opcję Elastyczna w obszarze "Parametry" (2). Następnie wprowadź numery prętów kolumn stalowych nr 2,3 ręcznie (3), o ile nie chcesz ich ponownie wybrać graficznie.
Niedoskonałości strzałek są istotne tylko dla kolumn stalowych, nie dla kolumny żelbetowej. Dlatego zamknij okno dialogowe, klikając OK.
Jeśli niedoskonałości nie są wyświetlane na modelu, użyj przycisku
, aby je włączyć.

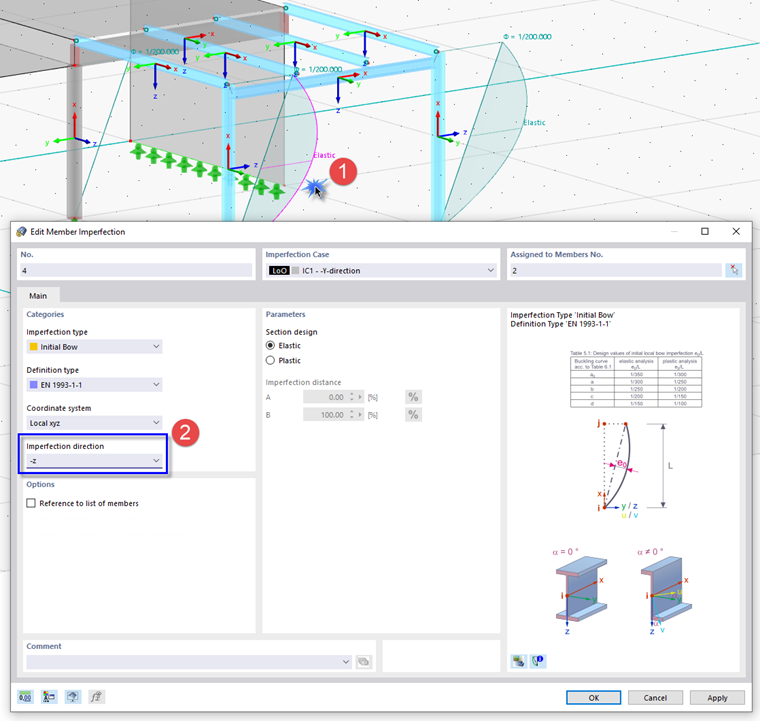

Grafika pokazuje, że niedoskonałości strzałkowe nie w pełni odzwierciedlają kształt wyboczenia ramy. Kliknij dwukrotnie na niedoskonałość strzałkową wewnętrznej kolumny (pręt nr 2), aby ją dostosować (1). W oknie dialogowym "Edytuj niedoskonałość pręta" odwróć "Kierunek niedoskonałości" wybierając -z z listy (2). Następnie kliknij OK.
Aby ponownie ukryć osie prętów, kliknij prawym przyciskiem myszy na jeden z prętów i odznacz opcję Lokalne układy osi prętów w jego menu skrótów (zobacz obraz Displaying Local Axes of Members).
Model szkieletowy

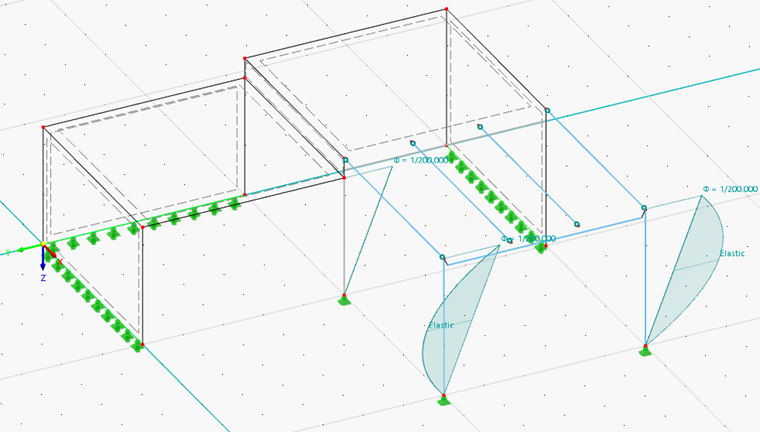

Wyświetlanie modelu można zmodyfikować, aby uzyskać lepszy widok na niedoskonałości: Kliknij przycisk listy
na pasku narzędzi, aby otworzyć opcje wyświetlania. Wybierz Model szkieletowy.
Teraz niedoskonałości nie są już zakrywane przez przekroje.
Przywróć widok Modelu przezroczystego, wybierając odpowiednią opcję na przycisku listy (zobacz obraz Selecting Display of 'Wireframe Model').
