Lokální imperfekce

Nedokonalosti se vztahují k lokálním osám každého sloupu. Pro zobrazení os prutů klikněte pravým tlačítkem na jeden z prutů a otevřete jeho místní menu. Vyberte volbu Místní axiální systémy prutů zapnout/vypnout.

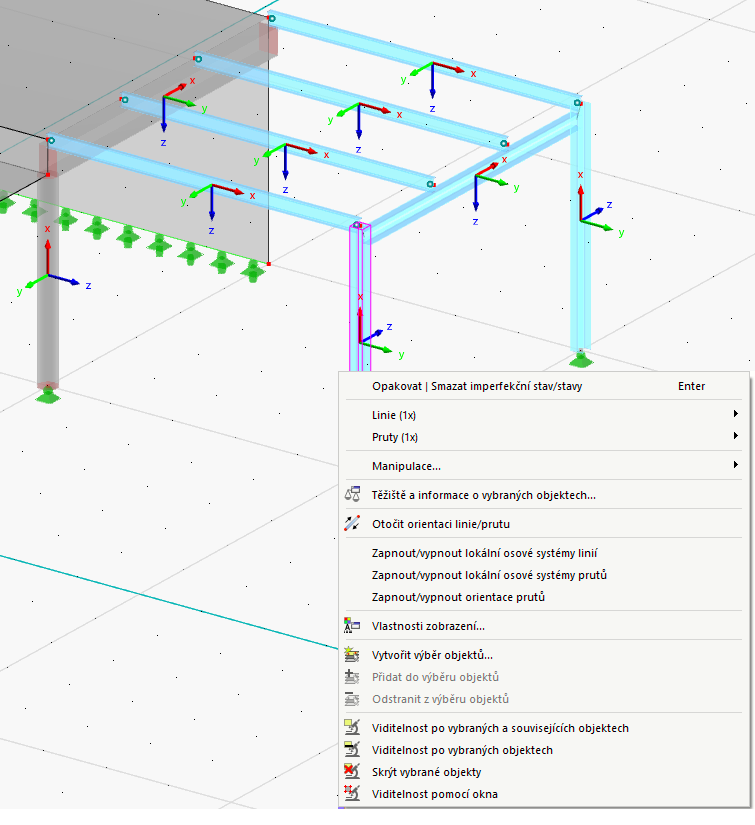

Zobrazení lokálních os prutů

Betonový sloup

Pro definování nedokonalosti betonového sloupu klikněte na tlačítko na panelu nástrojů.

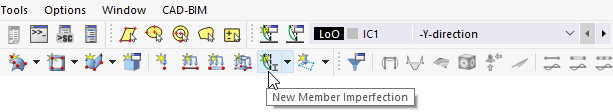

Tlačítko "Nová imperfekce prutu"

V dialogovém okně "Nová nedokonalost prutu" je přednastaven typ nedokonalosti "Počáteční naklonění".

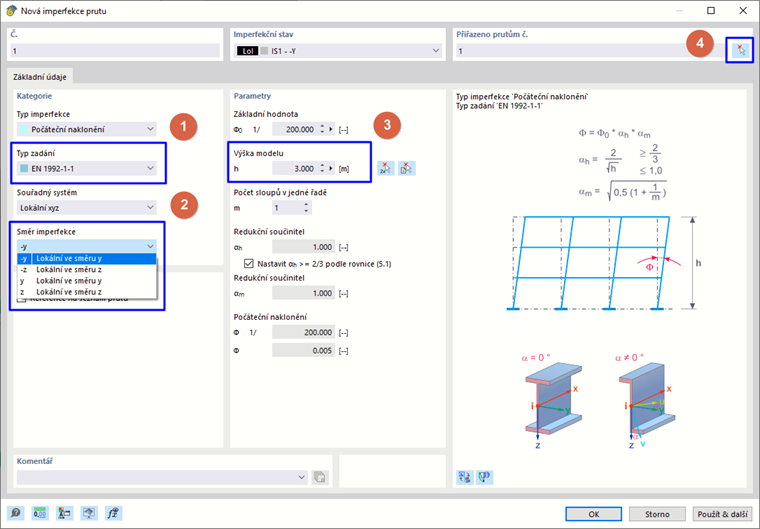

Definice imperfekce betonového sloupu

V oblasti "Kategorie" vyberte z listu "Typ definice" položku EN 1992-1-1 (1), aby se použily parametry podle Eurokódu 2.

Přesuňte dialogové okno tak, abyste viděli osy betonového sloupu. Jeho lokální y-osa směřuje v globálním směru Y. Pro aplikaci naklonění v opačném směru vyberte z listu v oblasti "Směr nedokonalosti" položku -y (2).

V oblasti "Parametry" zadejte výšku sloupu, což je 3 m (3). Dále klikněte na tlačítko v oblasti "Přiřazeno prutům" (4) a vyberte betonový sloup v grafice. Klikněte na OK pro návrat do dialogového okna.

Pokračujte v definování nedokonalostí kliknutím na Použít a další.

Ocelové sloupy

Vybočení

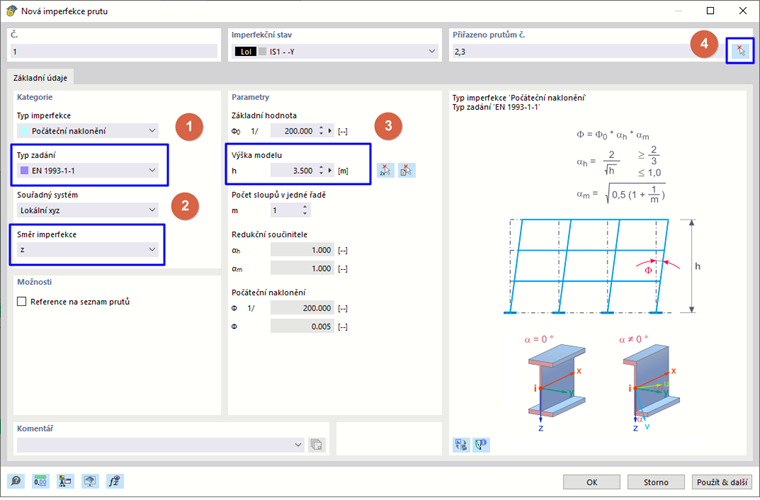

Zadání imperfekcí počátečního naklonění ocelových sloupů

Vyberte z listu "Typ definice" položku EN 1993-1-1 (1), aby byly pro ocelové sloupy aplikovány parametry podle Eurokódu 3. Kvůli otočení sloupů jejich lokální z-osy směřují v záporném směru Y. Vyberte z listu "Směr nedokonalosti" položku z (2).

Zadejte výšku sloupu, což je 3.5 m (3). Poté znovu klikněte na tlačítko (4) pro postupný výběr dvou ocelových sloupů v grafice. Po návratu do dialogového okna se jejich čísla zobrazí v oblasti "Přiřazeno prutům".

Klikněte znovu na Použít a další.

Prohnutí

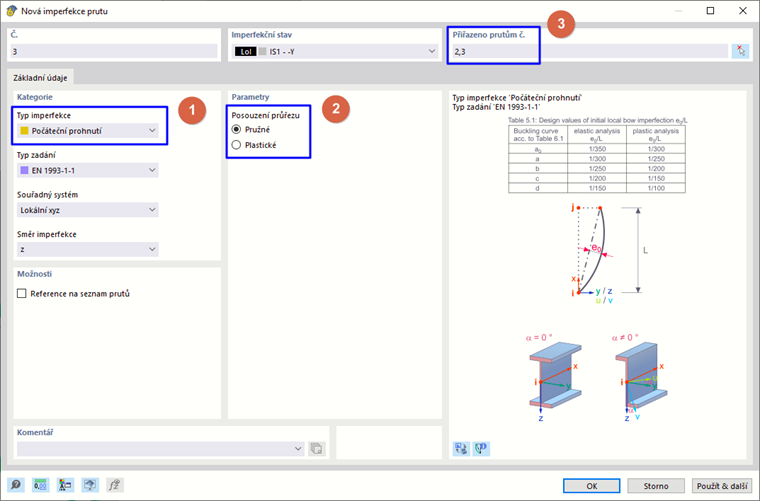

Zadání imperfekcí počátečního prohnutí ocelových sloupů

V oblasti "Kategorie" vyberte typ nedokonalosti Počáteční prohnutí (1). Ujistěte se, že je nastaveno EN 1993-1-1. Protože se neprovádí plastická analýza, nastavte v oblasti "Parametry" možnost Elastický (2). Poté ručně zadejte čísla členů ocelových sloupů. č. 2,3 (3), pokud je nechcete znovu vybírat graficky.

Nedokonalosti prohnutí jsou relevantní pouze pro ocelové sloupy, ne pro betonový sloup. Proto zavřete dialogové okno kliknutím na OK.

Pokud nejsou nedokonalosti na modelu zobrazeny, použijte tlačítko pro jejich zapnutí.

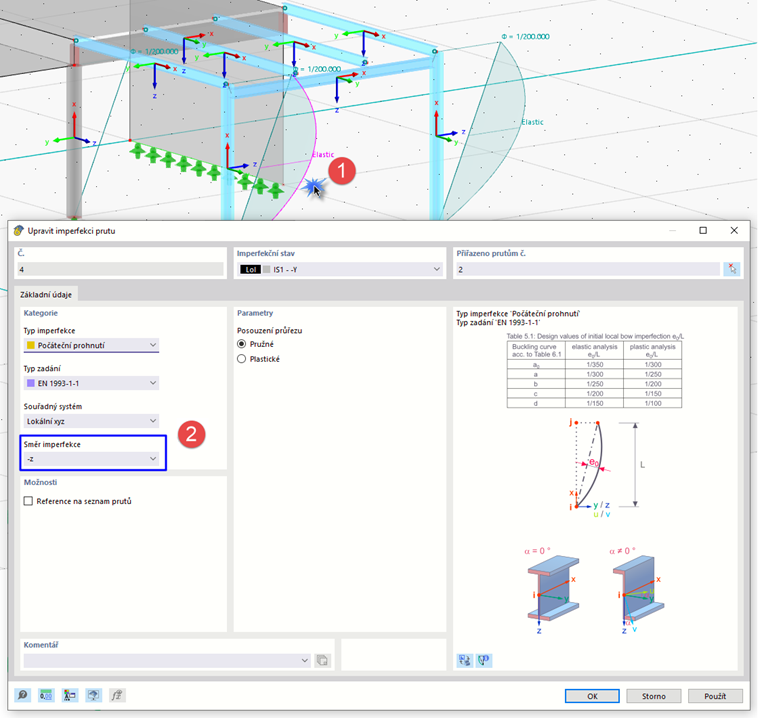

Obrácení imperfekce prohnutí

Grafika ukazuje, že nedokonalosti prohnutí dosud plně neodrážejí tvar vzpěrného rámu. Dvojklikem na dvojklik na nedokonalost prohnutí vnitřního sloupu (člen č. 2) ji upravte (1). V dialogovém okně "Editovat nedokonalost prutu" obraťte "Směr nedokonalosti" vybráním položky -z z listu (2). Pak klikněte na OK.

Pro skrytí os prutů znovu klikněte pravým tlačítkem na jeden z prutů a zrušte výběr možnosti Místní axiální systémy prutů v jeho místním menu (viz obrázek Zobrazování místních os prutů).

Drátěný model

Zobrazení modelu lze upravit pro lepší viditelnost nedokonalostí: Klikněte na tlačítko na panelu nástrojů pro otevření možností zobrazení. Vyberte Drátěný model.

Vyberte zobrazení 'Drátový model'

Nyní již nedokonalosti nejsou překrývány řezy.

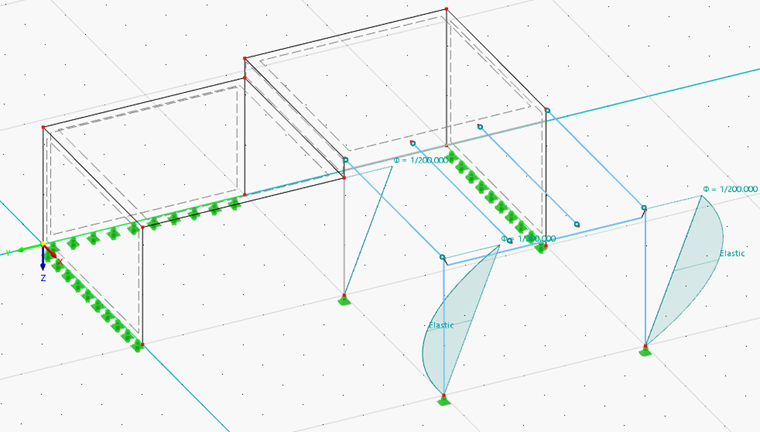

Imperfekce v drátěném modelu

Obnovte zobrazení Průhledný model výběrem odpovídající možnosti v seznamu tlačítka (viz obrázek Výběr zobrazení 'Drátěný model').
