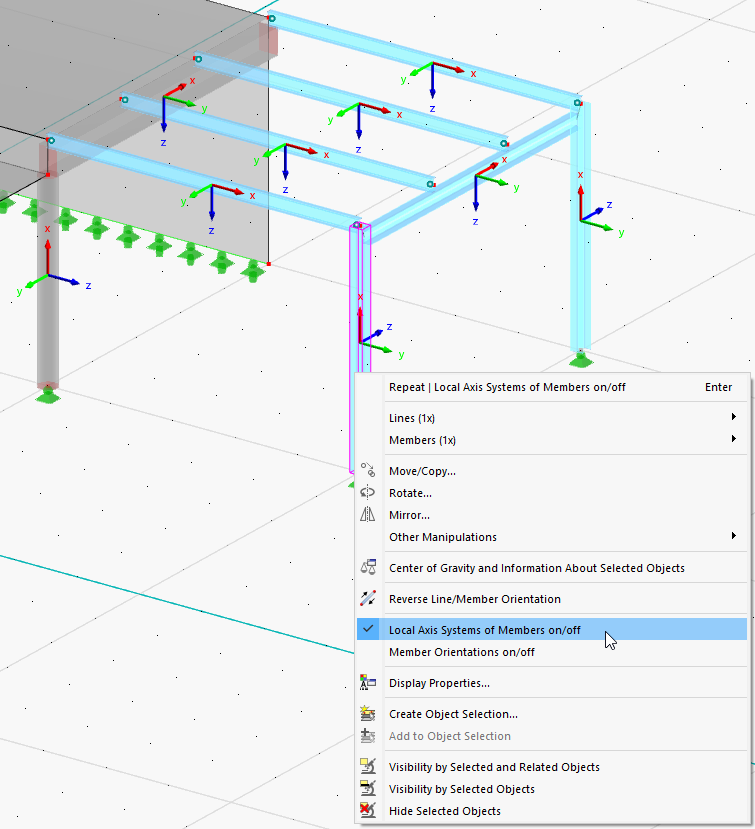

Le imperfezioni si riferiscono agli assi locali di ciascuna colonna. Per visualizzare gli assi dei membri, fai clic con il tasto destro su uno dei membri e apri il suo menu di scelta rapida. Seleziona l'opzione Sistemi di assi locali dei membri attivi/disattivi.
Colonna in calcestruzzo

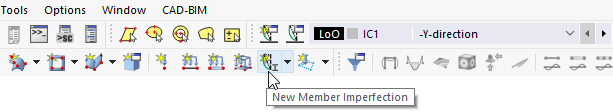

Per definire l'imperfezione della colonna in calcestruzzo, fai clic sul pulsante
sulla barra degli strumenti.

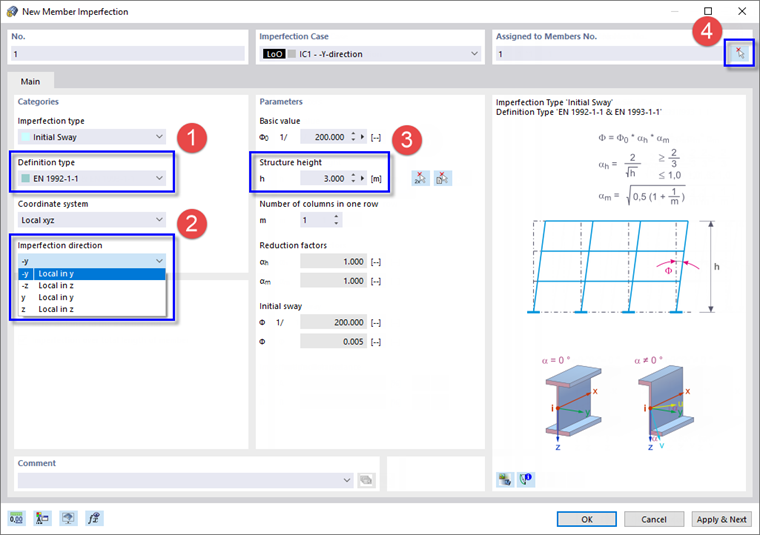

Nella finestra di dialogo "Nuova imperfezione del membro", il tipo di imperfezione "Iniziale Inclinazione" è preimpostato.
Nell'area "Categorie", seleziona EN 1992-1-1 dall'elenco del "Tipo di definizione" (1) in modo che i parametri secondo l'Eurocodice 2 siano applicati.
Sposta la finestra di dialogo in modo da poter vedere gli assi della colonna in calcestruzzo. Il suo asse y locale punta nella direzione globale Y. Per applicare l'inclinazione nella direzione opposta, seleziona -y dall'elenco nell'area "Direzione imperfezione" (2).
Nell'area "Parametri", inserisci l'altezza della colonna, che è 3 m (3). Successivamente, fai clic sul pulsante
nell'area "Assegnato a membri" (4) e seleziona la colonna in calcestruzzo nel grafico. Fai clic su OK per tornare alla finestra di dialogo.
Continua a definire le imperfezioni facendo clic su Applica & Successivo.
Colonne in acciaio
Inclinazione

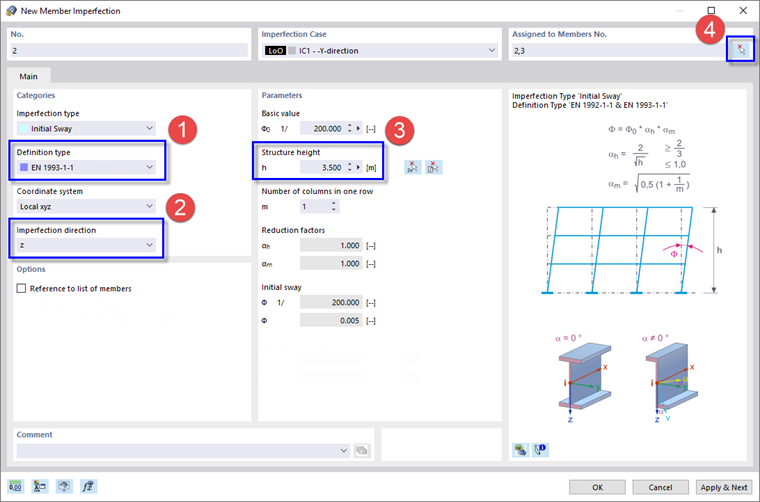

Seleziona EN 1993-1-1 dall'elenco del "Tipo di definizione" (1) per applicare i parametri secondo l'Eurocodice 3 per le colonne in acciaio. A causa della rotazione delle colonne, i loro assi z locali puntano nella direzione negativa di Y. Seleziona z dall'elenco della "Direzione imperfezione" (2).
Inserisci l'altezza della colonna, che è 3,5 m (3). Quindi fai nuovamente clic sul pulsante
(4) per selezionare graficamente le due colonne in acciaio una per una. Quando torni alla finestra di dialogo, i loro numeri sono mostrati nell'area "Assegnato a membri".
Fai nuovamente clic su Applica & Successivo.
Curvatura

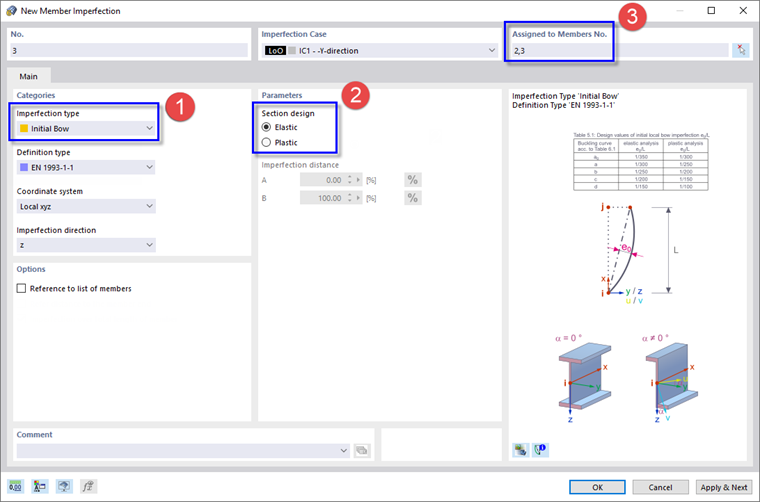

Nell'area "Categorie", seleziona il tipo di imperfezione Curvatura Iniziale (1). Assicurati che sia impostato EN 1993-1-1. Poiché non deve essere eseguita un'analisi plastica, imposta l'opzione Elastica nell'area "Parametri" (2). Quindi inserisci manualmente i numeri dei membri delle colonne in acciaio nn. 2,3 (3), a meno che tu non voglia selezionarli nuovamente graficamente.
Le imperfezioni di curvatura sono rilevanti solo per le colonne in acciaio, non per la colonna in calcestruzzo. Pertanto, chiudi la finestra di dialogo facendo clic su OK.
Se le imperfezioni non sono visualizzate sul modello, usa il pulsante
per attivarle.
Il grafico mostra che le imperfezioni di curvatura non riflettono ancora pienamente la forma di instabilità di un telaio. Fai doppio clic sull'imperfezione di curvatura della colonna interna (membro n. 2) per modificarla (1). Nella finestra di dialogo "Modifica imperfezione del membro", inverte la "Direzione imperfezione" selezionando -z dall'elenco (2). Quindi fai clic su OK.
Per nascondere nuovamente gli assi dei membri, fai clic con il tasto destro su uno dei membri e deseleziona l'opzione Sistemi di assi locali dei membri nel suo menu di scelta rapida (vedi l'immagine Visualizzazione degli assi locali dei membri).
Modello a filo

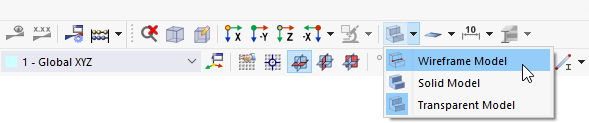

La visualizzazione del modello può essere modificata per una migliore vista delle imperfezioni: fai clic sul pulsante elenco
nella barra degli strumenti per aprire le opzioni di visualizzazione. Seleziona il Modello a filo.

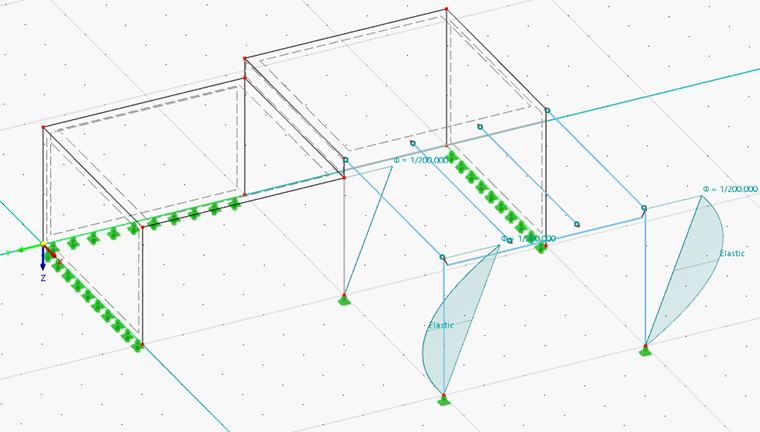

Ora le imperfezioni non sono più sovrapposte dalle sezioni.
Ripristina la visualizzazione Modello trasparente selezionando l'opzione corrispondente nel pulsante dell'elenco (vedi l'immagine Selezione della visualizzazione del 'Modello a filo').
