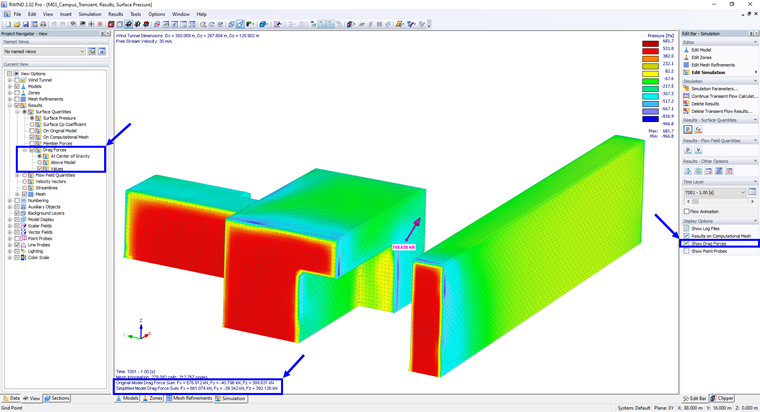

W RWIND 3 istnieje kilka możliwości sprawdzenia wynikowej siły oporu, najpierw w dolnej części okna graficznego wyświetlana jest legenda, która wskazuje sumy kontrolne sił oporu. Stanowią one wypadkowe obciążenia wiatrem w globalnych kierunkach X, Y i Z. Po drugie, w sekcji „Pasek edycji - Symulacja”, „Opcje wyświetlania” znajduje się opcja „Pokaż siły oporu”. Dzięki temu można wyświetlić graficzną reprezentację sił oporu w środku ciężkości lub nad modelem, ustawienia te można znaleźć w "Nawigatorze projektu - Widok".
Wyświetlana siła oporu jest całką/suma sił na powierzchni reprezentowanej przez strzałkę, znajdujących się w geometrycznym środku modelu RWIND 3, zatem siły oporu są tylko wartością raportowaną i wyświetlaną, ale nie działają jako siła przy środka ciężkości.Dokładny wzór na położenie siły oporu jest następujący:
- baner.pora@
Można porównać siły oporu działające na "Model oryginalny" i "Siatka obliczeniowa". Jeżeli różnice między modelami są znaczne, należy zwiększyć poziom szczegółowości w oknie dialogowym "Edytuj model", aby uzyskać bardziej szczegółową siatkę obliczeniową (patrz rozdział Informacje ogólne).
- /#
