Apoyos en nudos

Los pilares se apoyan en sus cimientos en todas las direcciones, cada una con una coacción al giro respecto al eje longitudinal. Esta vez, las tablas se utilizan para asignar los apoyos de manera diferente.

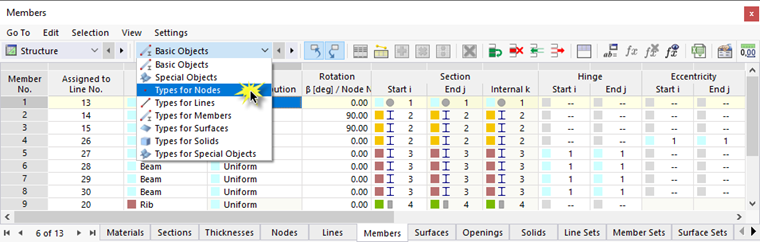

En la tabla, abra la lista de categorías disponibles para objetos para la 'Estructura'. Seleccione los Tipos para nudos para cambiar los contenidos de la tabla.

El tipo de apoyo 'Articulado' está preestablecido como el núm. 1. Las casillas activas se refieren a los grados de libertad de traslación o rotación que están restringidos por el apoyo.

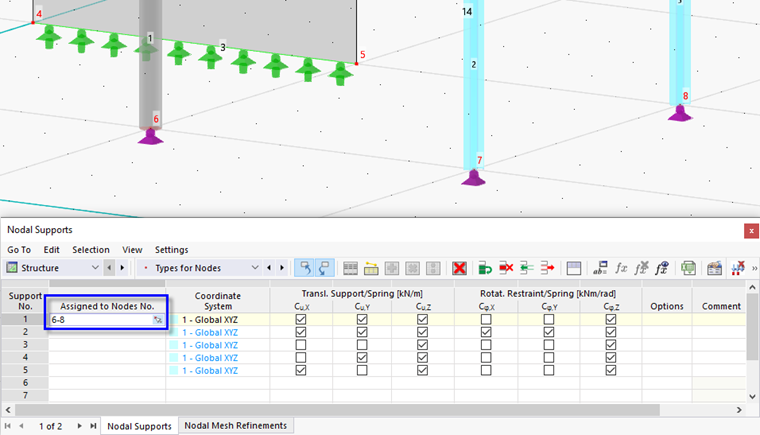

En el primer pilar, introduzca los números de los nudos en las bases de los pilares: 6-8.
