Resultados en objetos

También es posible comprobar los resultados de objetos específicos utilizando el panel de control. Allí puede definir las barras, superficies o líneas cuyos resultados se mostrarán exclusivamente. En contraste con las 'Visibilidades', el modelo se muestra en vista completa.

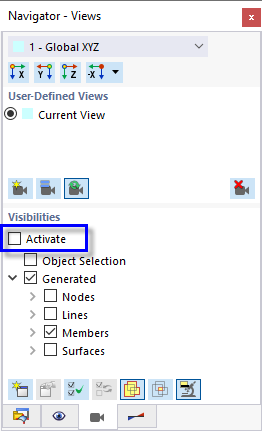

Desactive todas las visibilidades desmarcando la casilla Activar en el 'Navegador - Vistas'.

01 Desactivación de Visibilidades

Viga de pórtico

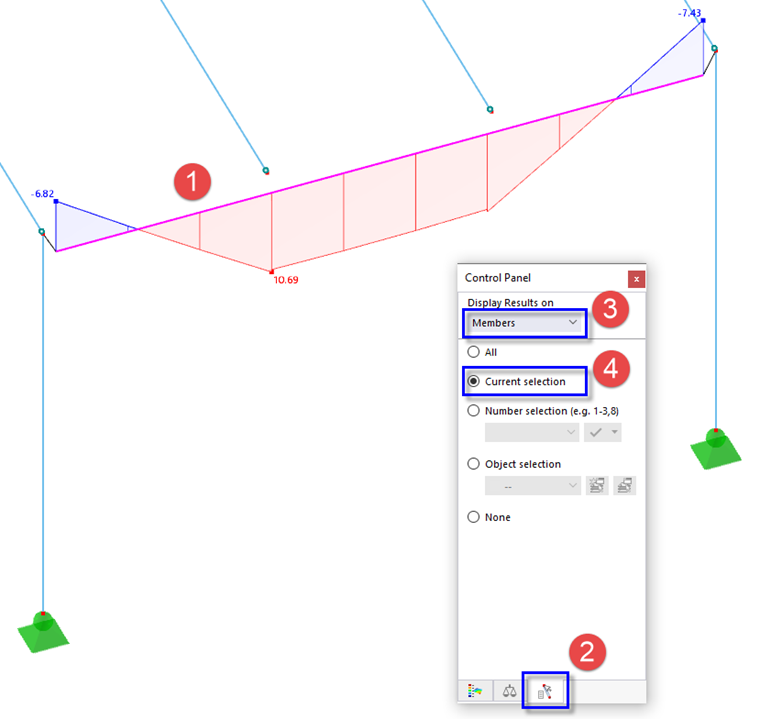

Seleccione la viga de pórtico (barra núm. 4) haciendo clic en ella (1). Luego haga clic en la pestaña del panel de control (2). Asegúrese de que se preestablece la opción Barras en el área 'Mostrar resultados en' (3). Seleccione la opción Selección actual (4) para que solo se muestren los momentos de la viga seleccionada.

03 Aplicación de la selección actual para mostrar momentos de la viga de pórtico

Para mostrar de nuevo los momentos flectores de todas las barras, seleccione Todo.

Losa superior

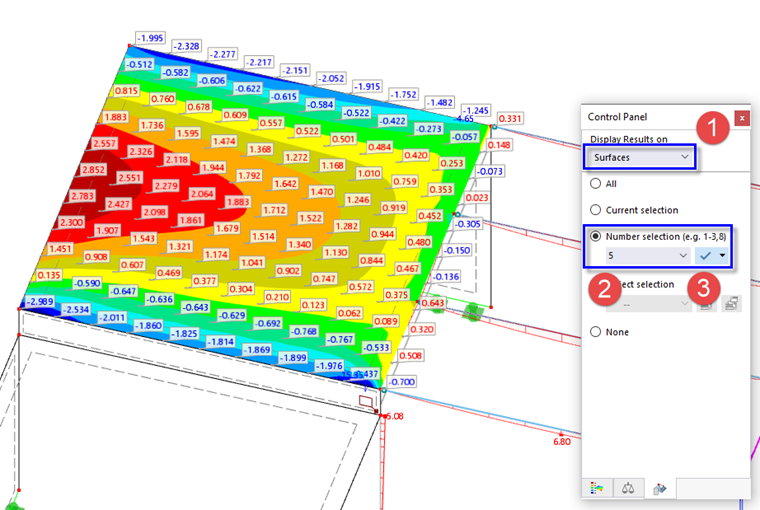

Para aplicar la selección a las superficies, seleccione Superficies de la lista en el área 'Mostrar resultados en' (1). Luego introduzca la superficie núm. 5, la losa superior, en el cuadro 'Selección de número' (2). Haga clic en el botón a la derecha (o presione la tecla Intro) para aplicar esa selección (3).

05 Selección de resultados de superficie por número

Cuando comprueba la tabla 'Superficies | Tensiones básicas', notará que solo se contienen los resultados de esta superficie.

Restablezca la vista de resultados seleccionando la opción Todas de nuevo.
