Impresión de gráficos

Para agregar una imagen al informe, minimice la ventana de vista previa haciendo clic en el botón en la barra de título 'Informe'. El espacio de trabajo de RFEM se muestra de nuevo en vista completa.

02 Deformaciones del modelo

Establezca la combinación CO3 en la barra de herramientas para que los resultados de las sobrecargas de uso se visualicen en las losas (1). En el 'Navegador ' - Resultados', seleccione la categoría Deformaciones globales (2). Desactive la casilla Secciones de resultados para ocultar los gráficos de la sección (3). Finalmente, desactive la opción Valores en superficies en la parte superior del navegador (4).

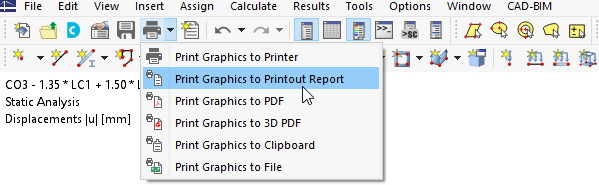

Para imprimir esta imagen en el informe, haga clic en el botón junto al botón en la barra de herramientas. Se abre una lista de opciones de impresión. Haga clic en Imprimir gráfico en informe.

05 Opciones para 'Imprimir gráfico'

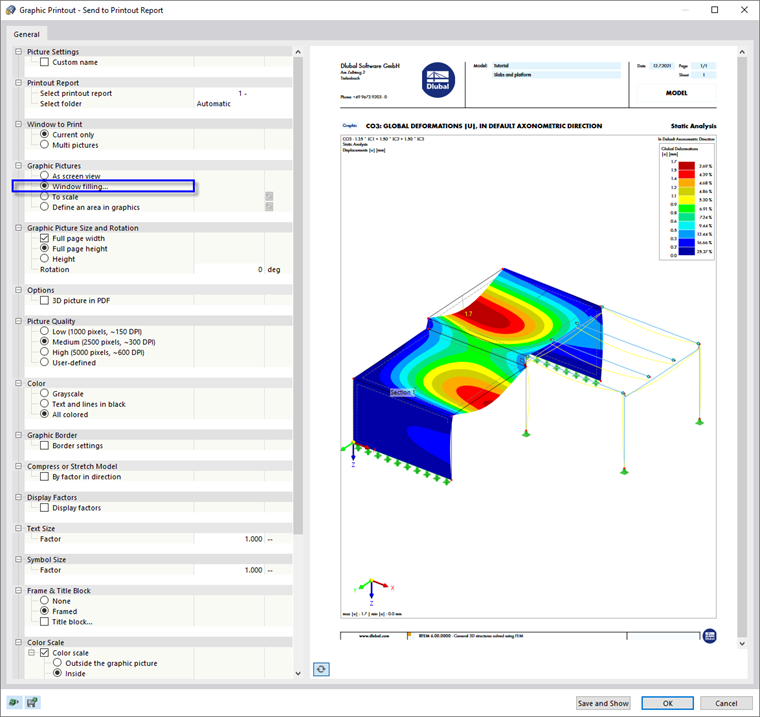

Se muestra la vista previa de la imagen. También hay algunas opciones para personalizar la disposición final.

06 Ajuste de imagen para imprimir

En el área 'Imágenes del gráfico', seleccione la disposición Ocupar espacio de ventana. Luego, haga clic en Guardar y mostrar.

El informe se vuelve a crear con la imagen en la última página.
