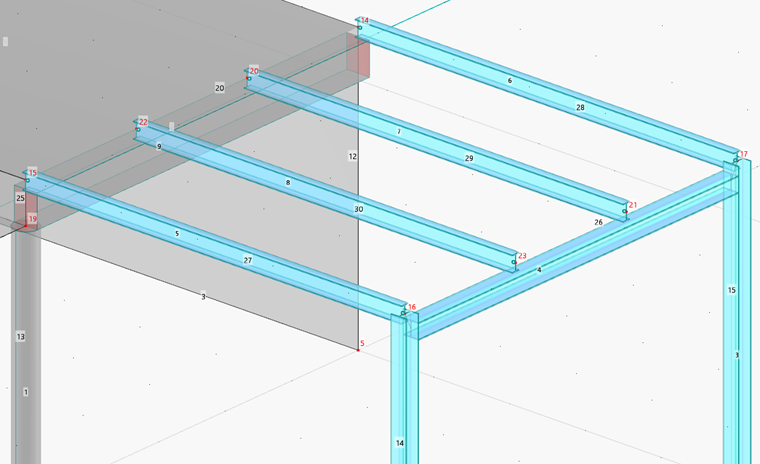

Las vigas de acero están conectadas en las intersecciones de sus ejes centroidales, lo que representa el modelo estructural. Sin embargo, en la representación 3D, este tipo de conexión no representa realmente la realidad. Para mejorar la visualización gráfica ejemplarmente, la viga del marco debe colocarse debajo de las vigas de la plataforma y alinearse con las columnas. Este desplazamiento también tendrá un efecto en las fuerzas internas.

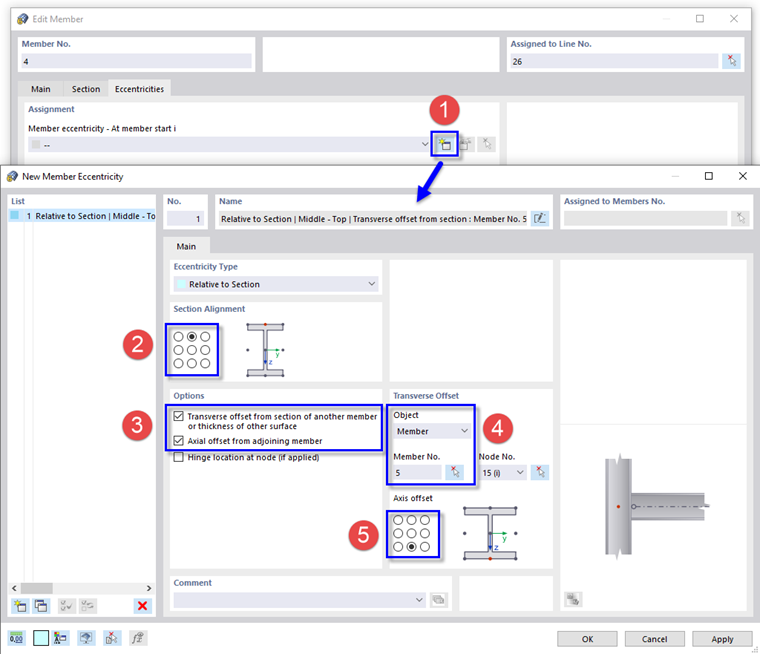

Haga doble clic en la viga del marco (elemento nº 4). En el cuadro de diálogo "Editar elemento", seleccione la opción Excentricidades (debajo de la opción "Articulaciones", vea la Editar elementos imagen). Luego seleccione la pestaña Excentricidades.
Haga clic en el botón
para definir un nuevo tipo de excentricidad (1).
Cuando la excentricidad está relacionada con otra sección, el programa establece automáticamente los valores de los desplazamientos.
En el área "Alineación de la sección", seleccione la opción centro superior
(2) para alinear la viga del marco en el centro de su ala superior con el objeto conectado. Luego seleccione el Desplazamiento transversal desde la sección de otro elemento y el Desplazamiento axial desde el elemento adyacente en el área "Opciones" (3).
En el área "Desplazamiento transversal", seleccione uno de los elementos de la plataforma gráficamente – por ejemplo, nº 5 – utilizando el botón
(4). Como la viga del marco debe colocarse debajo del objeto conectado, seleccione la opción centro inferior
al lado del esquema de la sección (5). Luego haga clic en Aceptar.

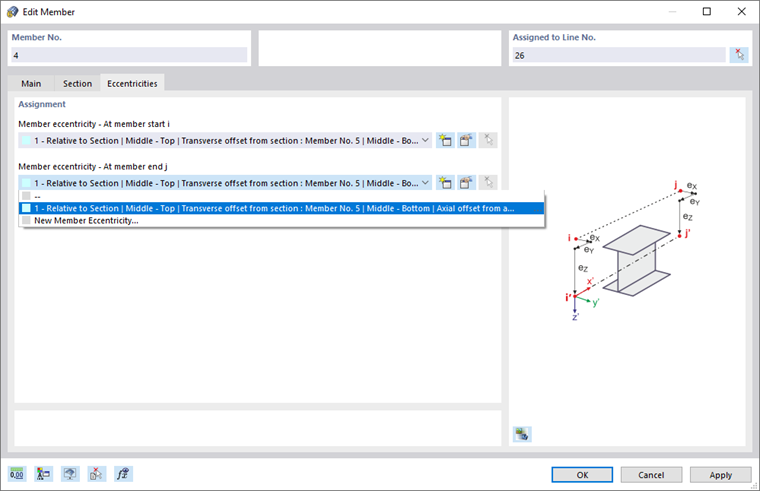

Para asignar esta excentricidad al otro extremo del elemento también, abra la lista debajo de "En el extremo del elemento j", como antes. Seleccione el tipo de excentricidad nº 1.
Haga clic en Aceptar para asignar las excentricidades.
Este tipo de excentricidad es suficiente para el modelo del tutorial. De manera similar, es posible definir un desplazamiento axial de las vigas de la plataforma hacia la viga colgante.

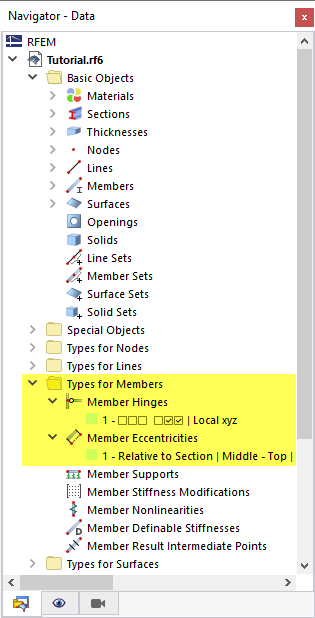

En el árbol del navegador, todas las articulaciones y excentricidades se enumeran en la carpeta "Tipos para Elementos".
