Articulaciones

Las vigas de la plataforma están unidas al nervio de hormigón y a la viga del pórtico. Dado que no hay una conexión rígida, las vigas no pueden transferir ningún momento flector en el nervio y el pórtico.

Seleccione la sección núm. 3 - IPE 200 en el navegador. Todas las barras con esta sección se resaltan en el gráfico.

01 Selección de barras por sección en el navegador

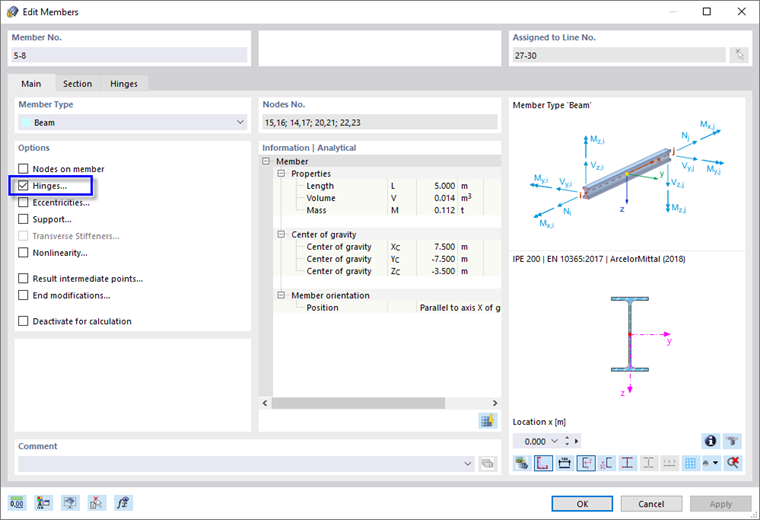

Haga doble clic en una de las vigas seleccionadas. En el cuadro de diálogo 'Editar barras', seleccione la opción Articulaciones.

02 Cuadro de diálogo 'Editar barras'

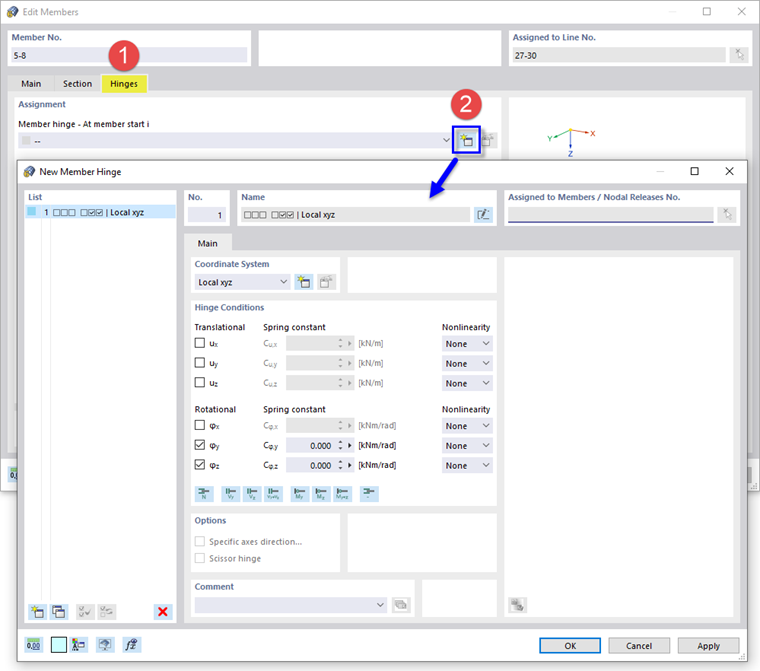

Seleccione la pestaña Articulaciones (1). Luego haga clic en el botón para definir un nuevo tipo de articulación (2).

04 Definición de una nueva articulación

En el cuadro de diálogo 'Nueva articulación en barra', se preestablece el tipo de articulación libre de momento (φ_y, φ_z). No se transfieren momentos flectores respecto a los ejes y y z locales de la barra. Haga clic en Aceptar.

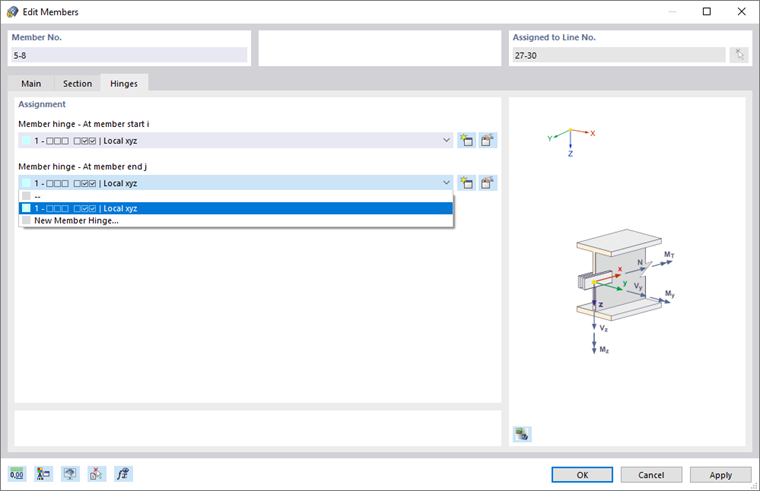

05 Asignación de la articulación al extremo de la barra

Para asignar esta articulación también al otro extremo de la barra, abra la lista que está debajo 'En el extremo de la barra j'. Seleccione el tipo de articulación núm. 1.

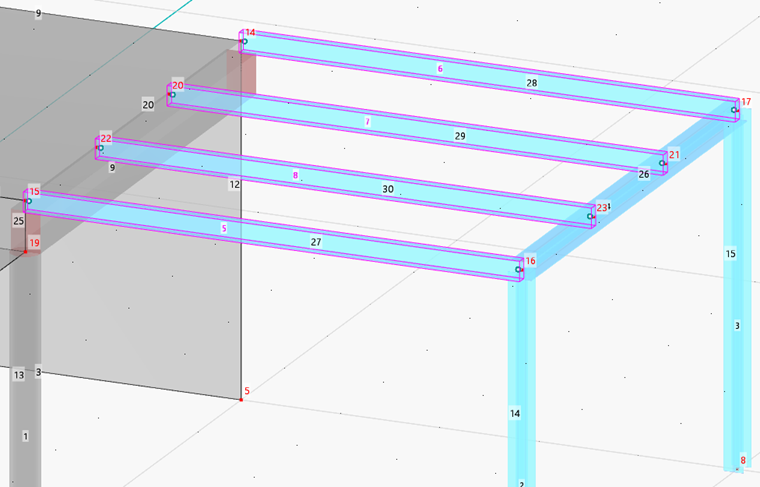

Haga clic en Aceptar para asignar las articulaciones a ambos extremos de las barras seleccionadas. Las articulaciones se representan mediante pequeños círculos en el gráfico.

06 Vigas de plataforma con articulaciones
