Puede ser difícil comprobar los resultados de modelos complejos. Las llamadas 'Visibilidades' le permiten mostrar sólo aquellos objetos que desea evaluar.
Muros/paredes

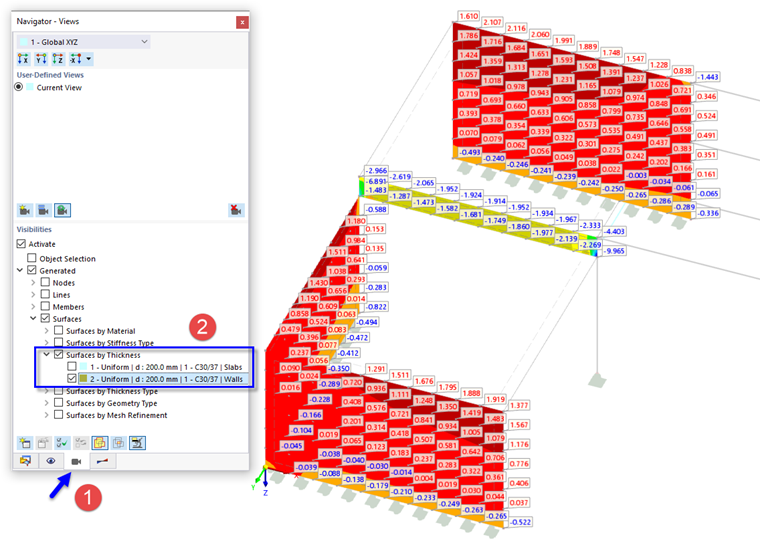

En el extremo inferior del navegador, haga clic en la pestaña
para acceder al 'Navegador - Vistas' (1).
Se han creado varias visibilidades a partir de los datos de entrada. Abra el elemento Superficies por espesor y luego active el espesor 'Tipo de muro', núm. 2, seleccionando su casilla (2).
Como resultado, solo las superficies de los muros se muestran completamente con sus resultados. Todos los demás objetos se atenúan.
Vigas de plataforma

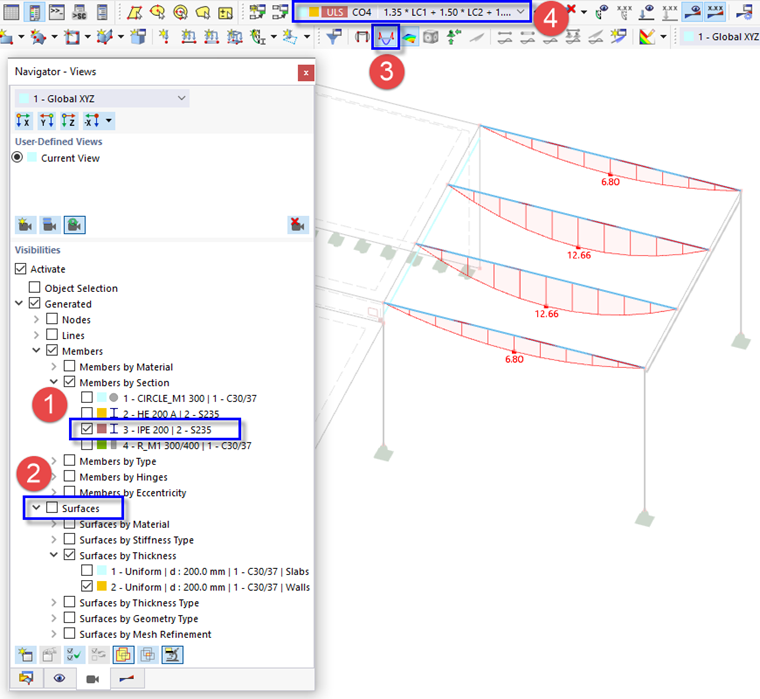

Del mismo modo, se puede aplicar una visibilidad para mostrar exclusivamente los resultados de las vigas de plataforma. Abra el elemento Barras por sección y active la sección IPE 200, núm. 3 (1). Luego deshabilite el elemento Superficies (2).
Haga clic en el botón
en la barra de herramientas (3) para mostrar los esfuerzos internos de las barras. Luego establezca CO4 (4) que representa la carga completa.
