Resultados gráficos

De forma predeterminada, se muestran las 'Deformaciones globales' del modelo.

Seleccionar casos de carga y combinaciones

Use los botones y a la derecha de la lista de casos de carga para intercambiar entre resultados de casos de carga y combinaciones. También puede seleccionar una entrada específica de la lista.

03 Selección de caso de carga o combinación en la lista de la barra de herramientas

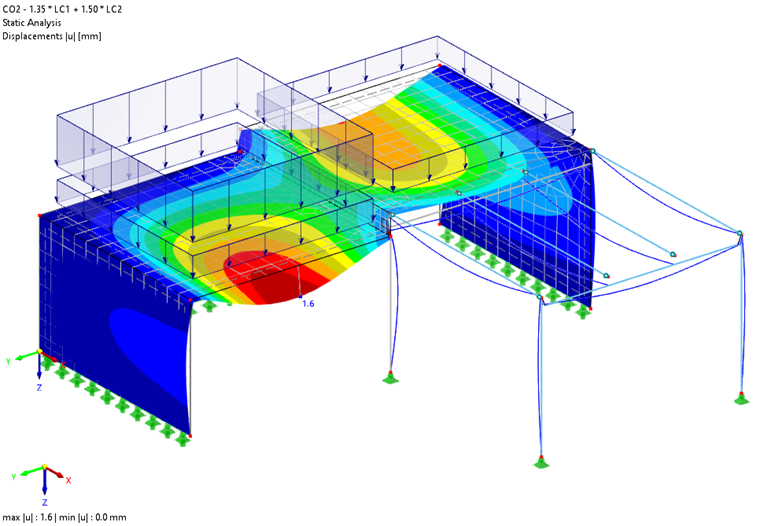

Las deformaciones de CO2 muestran, por ejemplo, los desplazamientos resultantes del peso propio y de la sobrecarga de uso en la losa inferior incluyendo los coeficientes de seguridad. Estos se reflejan en los valores de carga incrementados.

04 Deformaciones debidas al peso propio y a la sobrecarga de uso en la losa inferior (CO2)

Los resultados de la situación de proyecto de ELU SP1 (consulte la imagen Selección de caso de carga o combinación) cubren los resultados máximos de todas las combinaciones de carga contenidas: CO1 hasta CO8.

Selección de resultados en Navegador

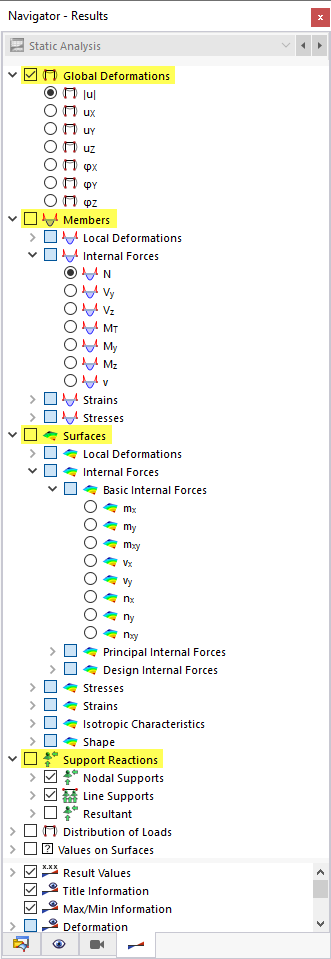

Utilice el 'Navegador - Resultados' para seleccionar el tipo de resultados para la representación, como deformaciones, esfuerzos internos de barras, tensiones de superficies o reacciones en apoyos. Las categorías fundamentales se resaltan en la imagen Navegador - Resultados. En las subcategorías, puede seleccionar el tipo de resultado específico.

05 Navegador - Resultados

Establezca CC8 para mostrar, por ejemplo, los resultados del peso propio y la sobrecarga de uso en la plataforma. Luego active la categoría Barras y seleccione la opción M_y dentro de entrada del árbol Esfuerzos internos. Seleccione también la categoría Superficies. En el elemento del árbol Esfuerzos internos básicos, active la opción m_y.

06 Momentos flectores de barras de plataforma y superficies de losas

Los momentos 'M_y' son los momentos flectores respecto a los ejes principales de las barras de la plataforma. Los momentos de superficie básicos 'm_y', sin embargo, representan los momentos flectores que actúan en la dirección de los ejes y locales de las superficies. En el caso de las placas, son paralelas al eje Y global.

Si se muestran las cargas, puede ocultarlas usando los botones y en la barra de herramientas. Además, desactive los símbolos del refinamiento de la malla y la malla: Abra el Navegador - Mostrar haciendo clic en la pestaña .

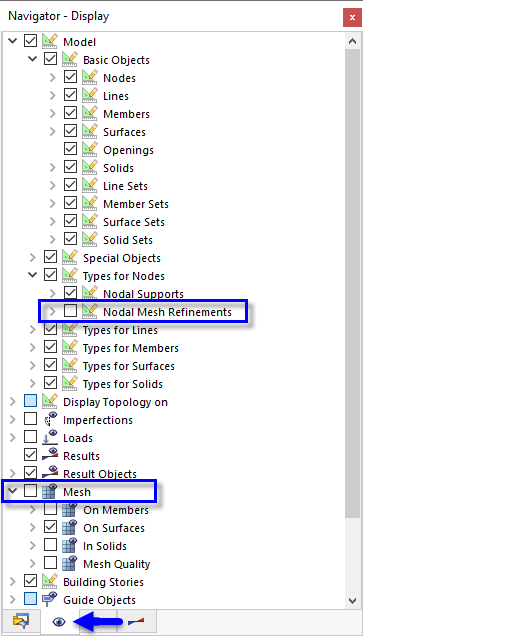

10 Desactivación de refinamientos de malla de nudos y la malla en 'Navegador - Mostrar'

En la categoría 'Modelo', abra el elemento Tipos para nudos y desactive la casilla Refinamientos de malla de nudos. A continuación, desactive la casilla de la categoría Malla.

Establezca el Navegador - Resultados de nuevo haciendo clic en el botón .

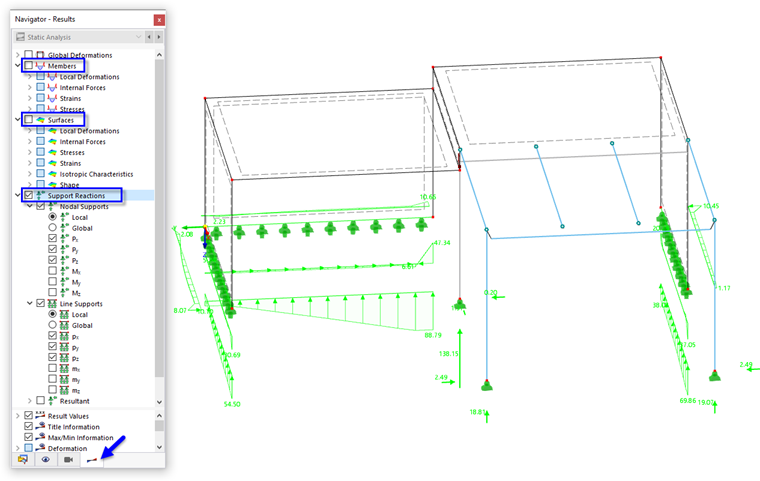

12 Reacciones en apoyo de nudos y líneas

Para mostrar solo las reacciones en los apoyos, desactive las categorías Barras y Superficies. Luego seleccione Reacciones en apoyo.
